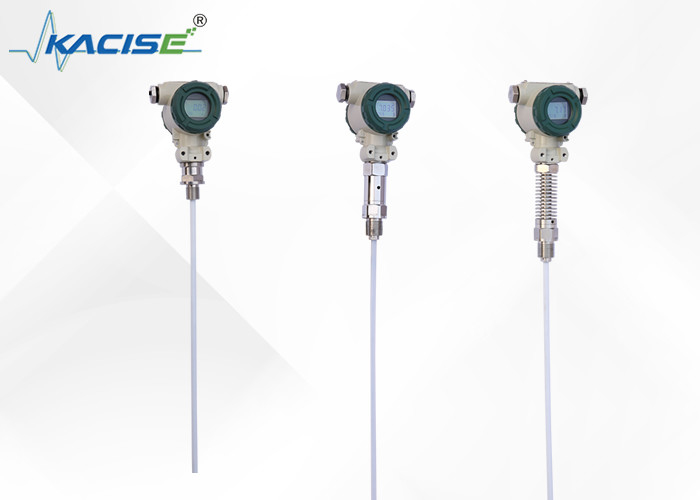

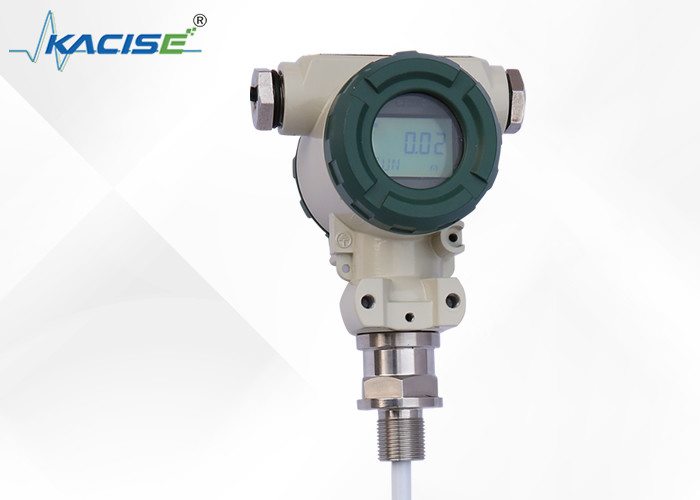

IP67 étanche à l'eau 316 en acier inoxydable Fluid Level Meter -50-250 C Température de la sonde

Description du produit:

L'émetteur de niveau capacitif de la série KCF600 est conçu pour la détection continue de divers liquides qui se trouvent dans des conditions difficiles telles que des températures et des pressions élevées, une corrosion élevée,cristallisation facileIl convient pour mesurer l'eau, les solutions acides et alcalines et le niveau d'eau dans la chaudière.La machine entière ne comporte pas de pièces mobiles ou flexibles et présente les caractéristiques de résistance aux chocsIl peut remplacer le type de flotteur traditionnel, le type d'entrée, le type de pression différentielle de l'émetteur de niveau dans diverses situations.

The key parts of the transmitter are equipped with an advanced RF capacitive sensing circuit that has been precisely compensated by temperature and linearity correction and then transformed into a standard electrical signalLa configuration du système offre des options pour les protocoles de communication HART, CANBUS et 485. La gamme complète d'émetteurs a une fonction d'auto-étalonnage.Les utilisateurs peuvent effectuer l'étalonnage automatique "zéro" et "plage" en utilisant deux touches pour s'adapter à des situations complexes avec des exigences différentes.

Caractéristiques:

Les structures simples, sans composants mobiles ou élastiques, ont également une grande fiabilité et nécessitent un entretien minimal, même dans des circonstances normales.Cela signifie que notre produit n'a pas besoin de réparations régulières moyennes et petites.

Nous offrons une variété d'options de sortie de signal pour faciliter différentes configurations de système afin de mieux répondre aux besoins de nos clients.Notre produit est conçu pour être pratique pour les conteneurs à haute température et haute pressionEn outre, les données mesurées ne sont pas affectées par la température du liquide mesuré, la gravité spécifique, la forme du récipient ou l'influence de la pression.

Nous sommes fiers d'être particulièrement adaptés pour la mesure de l'acide, de l'alcali et d'autres liquides corrosifs.Notre produit est équipé d'une protection parfaite contre les surtensions., surtension et polarité de puissance.

Paramètres techniques:

La portée de détection de cet appareil est comprise entre 0,01 et 30 mètres.5.

La plage de pression qu'il peut mesurer est comprise entre -0,1 MPa et 32 MPa. La plage de température de la sonde est de -50 à 250 degrés Celsius, tandis que la plage de température ambiante est de -20 à 60 degrés Celsius..L'appareil peut être stocké dans une plage de température de -55 à +125 degrés Celsius.

Les signaux de sortie comprennent 4-20mA, 4-20mA avec communication HART, 485 ou communication de bus CAN.Il peut être fixé par montage à vis M20 × 1.5Les spécifications spéciales peuvent être personnalisées en fonction des exigences de l'utilisateur.

L'appareil est fabriqué en acier inoxydable 316, 1Gr18Ni19Tior ou PTFE. Sa stabilité à long terme est inférieure ou égale à 0,2% FS / an. Il a une dérive de température inférieure ou égale à 0.02% FS/°C dans la plage de 0 à 70 °C. Les niveaux d'explosion sont intrinsèquement sûrs Exira IIC T6 et Flammeproof Ext II C T5. Il a un niveau de protection de IP67 et ses paramètres intrinsèquement sûrs sont Ui:28VDC, Ii:93mA, Pi:0.65W, Ci:0.042uf et Li:0mH.

• Plage de détection: 0,01 à 30 m
• Précision: niveau 0.2, niveau 0.5
• Dimension de pression: -0,1 MPa à 32 MPa
• Température de la sonde: -50 à 250 °C
• Température ambiante: -20 à 60 °C
• Température de stockage: -55°C+125°C
• Signal de sortie: 4×20mA, 4 ~ 20mA avec communication HART/485/communication de bus CAN
• Voltage d'alimentation: 12°28VDC (doit être alimenté par la barrière de sécurité)
• Fixation: montage à vis M20×1.5,M27×2, monture de la bride DN25, DN40, DN50.
• Matériau humidifié: 316 acier inoxydable, 1Gr18Ni19Tior ou PTFE
• Stabilité à long terme: ≤ 0,2% FS/Année
• Déplacement de température: ≤ 0,02%FS/°C (plage de 0°70°C)
• Niveaux d'explosion: Exira IIC T6 intrinsèquement sûr, Ext II C T5 ignifuge
• Protection: IP67
• Paramètres intrinsèquement sûrs: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installation et mise en service

L'émetteur de niveau de câble et de tige a une variété de moyens fixes pour s'adapter aux différentes conditions du site. Lorsque le site ne peut pas fournir les installations de processus telles que le M20 × 1.5 fils ou brides femelles, vous pouvez choisir trois méthodes d'installation (monté au mur, support de tuyau horizontal et support de tuyau vertical, qui vous rendent pratique dans l'installation sur place.

Lors de la mesure des supports de plus grande mobilité, l'utilisateur peut choisir la fixation de poids afin d'éviter que le capteur ne forme une oscillation violente, ce qui peut jouer le rôle de la stabilité du capteur.Les objets lourds doivent être placés au fond du récipient lors de l'ajout de poids.Pour ne pas casser le fil du capteur.

Lorsque les conditions du site sont mauvaises, l'utilisateur doit utiliser le bouclier de capteur pour protéger le capteur afin d'éviter les dommages causés par des corps étrangers ou d'affecter la précision de mesure.

Si les récipients ne sont pas en métal, nous devons placer le boîtier de l'émetteur avec un câble d'accès au fond du récipient lorsque nous utilisons un émetteur de niveau de tige KCF600;sinon la mesure n'est pas précise.

Ce produit a été étalonné en usine; le réglage du champ peut être effectué selon les méthodes suivantes:

A: Je suis désolé. Il est intelligent. circuit électrique méthode de débogage:

Site-zéro----- Lorsque le niveau de liquide est situé à l'endroit le plus bas, en maintenant enfoncée la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "Z",le courant de sortie est réglé automatiquement à 4 mA.

Lorsque le niveau de liquide est au plus haut point, maintenez la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "S",le courant de sortie est réglé automatiquement à 20 mA.

B: Je ne sais pas. Circuit analogique méthode de débogage:

Lorsque le niveau de liquide dans la limite suivante, utiliser le tournevis tourne lentement potentiomètre "Z", observer les lectures ampère proche de 4mA

Lorsque le niveau de liquide dans la limite supérieure, utiliser le tournevis tourne lentement potentiomètre "S" et observer les lectures de l'ampérimètre proche de 20mA

Et le faire fonctionner 2-3 fois plus, jusqu'à ce que le zéro et la portée étaient précis 4mA et 20mA. Après réglage, serrer le couvercle de l'émetteur devrait être.

Nom de l'organisme:

1Les produits sont fournis avec la certification du produit et le manuel, qui contiennent le numéro du produit, les paramètres techniques, le schéma de câblage et la date de fabrication, veuillez vérifier pour éviter l'erreur.

2. L'installation doit être basée sur les types de connexion et de filetage du produit, vérifiez si l'interface du site est compatible avec l'interface du produit ou non.Attention au scellement., le couple ne peut pas être directement ajouté au boîtier de l'émetteur et ne peut être ajouté qu'à l'interface de l'émetteur à six parties.

3Le câblage doit être strictement conforme aux instructions de l'entreprise.

4Ce produit est un instrument de conversion d'énergie de précision, interdisant le démontage, la collision, la chute et le rejet dur.

5L'émetteur fonctionne immédiatement après l'allumage, mais la sortie peut être stable après un réchauffement de 30 minutes.

6Utilisation anormale, coupure d'alimentation, vérification, ou contacter notre département technique directement.7Le transport et le stockage doivent être effectués dans l'emballage d'origine et dans un entrepôt frais, sec et ventilé.

8Le procédé d'installation doit faire attention à éviter la rupture de la peau du fil de capteur.

9Lors de l'installation du fil de capteur, la distance par rapport au mur de la piscine doit être au moins de 10 cm au-dessus, sinon la mesure ne sera pas précise.

10La ligne de mise à la terre de l'ensemble de la structure en PTFE et le niveau de la tige doivent être conduits avec des supports de mesure; sinon la mesure ne serait pas précise.

11Le site d'installation doit prendre des mesures efficaces de protection contre la foudre.

12Les boîtiers de tout émetteur de cette série doivent être mis à la terre; la résistance de mise à la terre doit être inférieure à 4Ω.

13La barrière de sécurité doit être certifiée résistante aux explosions; ses exigences d'installation doivent être conformes aux exigences des instructions.

14. Lorsque l'émetteur est utilisé pour la zone "0", les transformateurs de puissance alimentés par barrière doivent satisfaire aux exigences de GB3836.4-2000 n° 8.1.

Applications:

Le modèle KCF6021-1-625mm est adapté à un large éventail d'applications, des processus industriels aux industries automobile et maritime.01 ~ 30 M le rend idéal pour mesurer le niveau de divers liquides, y compris le pétrole, l'eau et les produits chimiques.

Le compteur de niveau de liquide est facile à installer et à utiliser, ce qui en fait un choix idéal pour ceux qui ont besoin d'une mesure de niveau précise et fiable avec un entretien minimal.Le capteur capacitif de niveau d'huile est très sensible et fournit des mesures précises et fiables qui ne sont pas affectées par les changements de températureSa dérive de température de ≤ 0,02% FS/°C (intervalle de 0­70°C) assure la cohérence des mesures sur une large gamme de températures.

Que vous travailliez dans une usine de transformation chimique, une raffinerie de pétrole, ou un navire,Le compteur de niveau de liquide Kacise est un outil indispensable pour assurer le fonctionnement sûr et efficace de votre équipement.Sa précision de ± 2%, ± 5% vous assure de pouvoir compter sur ses lectures, tandis que sa stabilité à long terme est de ≤ 0.2% FS/Anneau signifie que vous pouvez lui faire confiance pour fournir des mesures cohérentes et fiables au fil du temps.

Lorsque vous commandez le Kacise Fluid Level Meter, vous pouvez vous attendre à le recevoir dans un délai de 5 jours ouvrables, emballé en toute sécurité dans un carton.Alors pourquoi attendre?? Commandez votre compteur de niveau de liquide Kacise dès aujourd'hui et profitez des avantages d'une mesure de niveau capacitif précise et fiable!

Personnalisation:

Nos produits sont fabriqués en Chine continentale et ont une quantité minimale de commande de 2 unités. Les détails de l'emballage comprennent un carton et le délai de livraison est de 5 jours ouvrables.Les conditions de paiement exigent un paiement à l'avance de 100%.

Le capteur de niveau de fluide capacitif KCF6021-1-625 mm a une dérive de température comprise entre ≤ 0,02% FS/°C (plage de 070°C) et un niveau de protection de IP67.La tension de l'alimentation est de 2 28 VDC (doit être alimentée par la barrière de sécurité), et la plage de pression est de -0,1 MPa à 32 MPa. En outre, il a une stabilité à long terme de ≤ 0,2% FS/An.

Nos services de personnalisation de produits garantissent que vos exigences spécifiques sont satisfaites avec précision et précision.Contactez-nous aujourd'hui pour discuter de vos besoins et en savoir plus sur nos solutions d'émetteur de niveau de capacité.
