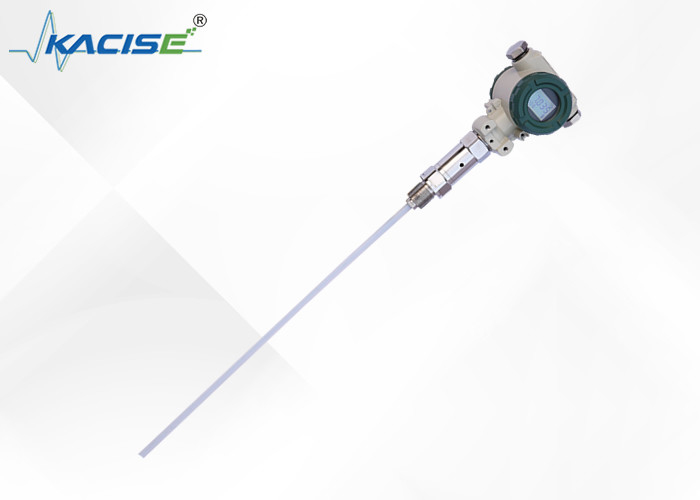

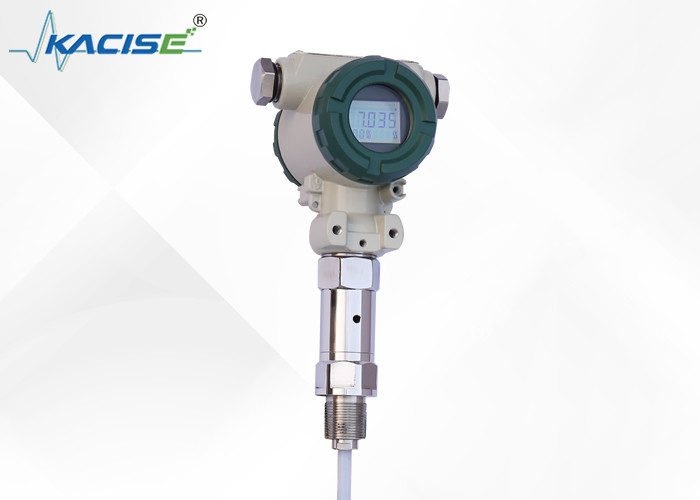

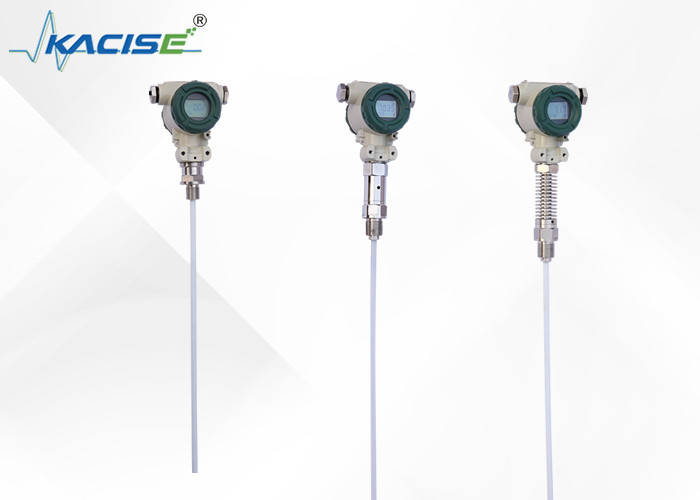

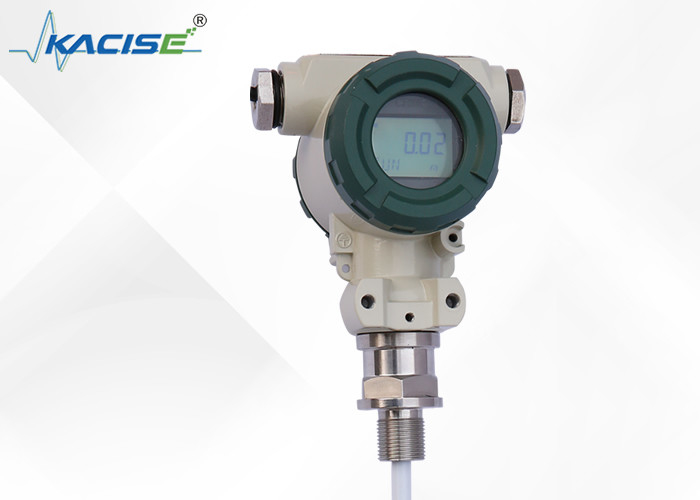

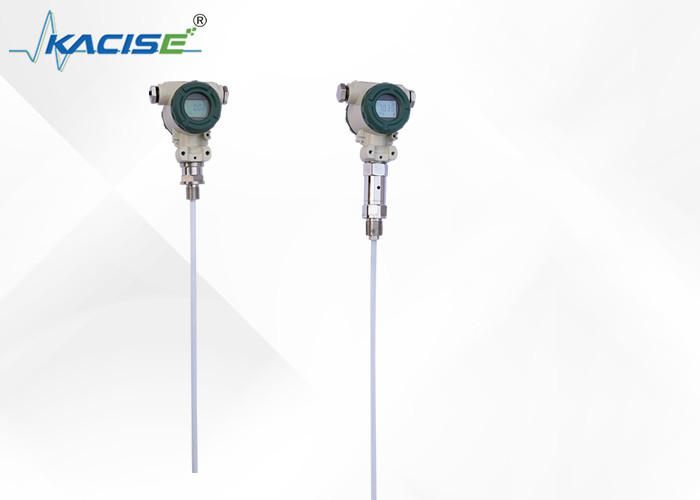

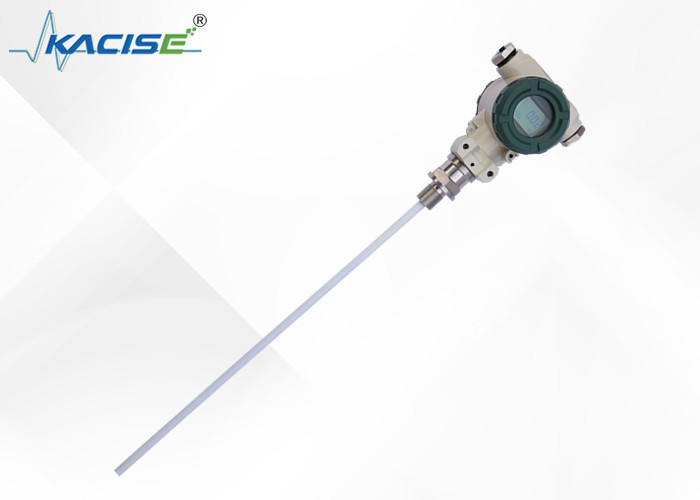

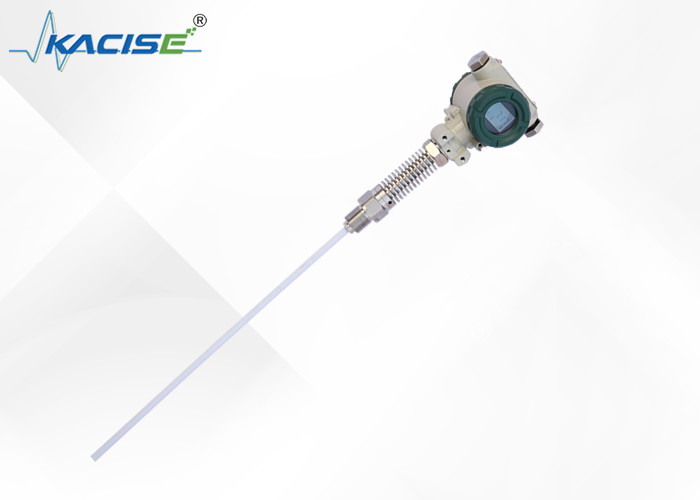

KCF6021-1-625mm Le compteur de niveau de fluide de précision avec un signal de sortie de 4 à 20mA et une température de sonde de -50 à 250 °C

●Période de détection: 0,01 à 30 m

●Précision: niveau 0.2, niveau 0.5

●Passe de pression: -0,1 MPa à 32 MPa

●Température de la sonde: -50 à 250 °C

●Température ambiante: -20 à 60 °C

●Température de stockage: -55°C+125°C

●Signal de sortie: 4×20mA,4 ~ 20mA avec communication HART/485/CAN

●Tension d'alimentation: 12 28 VDC (doit être alimentée par la barrière de sécurité)

● Fixation: montage à vis M20×1.5,M27×2,

Montage de la bride DN25,DN40,DN50.Des spécifications spéciales peuvent être personnalisées

●Matériau humidifié: acier inoxydable 316, 1Gr18Ni19Tior ou PTFE

●Stabilité à long terme: ≤ 0,2%FS/an,

●Température dérivée: ≤ 0,02%FS/°C (plage de 0°70°C)

●Niveaux d'explosion: ExiraIIC T6 intrinsèquement sûr, Ext II C T5 ignifuge

●Protection:IP67

● Paramètres intrinsèquement sûrs:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installation et mise en service

L'émetteur de niveau de câble et de tige a une variété de moyens fixes pour s'adapter aux différentes conditions du site. Lorsque le site ne peut pas fournir les installations de processus telles que le M20 × 1.5 fils ou brides femelles, vous pouvez choisir trois méthodes d'installation (monté au mur, support de tuyau horizontal et support de tuyau vertical, qui vous rendent pratique dans l'installation sur place.

Lors de la mesure des supports de plus grande mobilité, l'utilisateur peut choisir la fixation de poids afin d'éviter que le capteur ne forme une oscillation violente, ce qui peut jouer le rôle de la stabilité du capteur.Les objets lourds doivent être placés au fond du récipient lors de l'ajout de poids.Pour ne pas casser le fil du capteur.

Lorsque les conditions du site sont mauvaises, l'utilisateur doit utiliser le bouclier de capteur pour protéger le capteur afin d'éviter les dommages causés par des corps étrangers ou d'affecter la précision de mesure.

Si les récipients ne sont pas en métal, nous devons placer le boîtier de l'émetteur avec un câble d'accès au fond du récipient lorsque nous utilisons un émetteur de niveau de tige KCF600;sinon la mesure n'est pas précise.

Ce produit a été étalonné en usine; le réglage du champ peut être effectué selon les méthodes suivantes:

A: Je suis désolé. Il est intelligent. circuit électrique méthode de débogage:

Site-zéro----- Lorsque le niveau de liquide est situé à l'endroit le plus bas, en maintenant enfoncée la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "Z",le courant de sortie est réglé automatiquement à 4 mA.

Lorsque le niveau de liquide est au plus haut point, maintenez la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "S",le courant de sortie est réglé automatiquement à 20 mA.

B: Je ne sais pas. Circuit analogique méthode de débogage:

Lorsque le niveau de liquide dans la limite suivante, utiliser le tournevis tourne lentement potentiomètre "Z", observer les lectures ampère proche de 4mA

Lorsque le niveau de liquide dans la limite supérieure, utiliser le tournevis tourne lentement potentiomètre "S" et observer les lectures de l'ampérimètre proche de 20mA

Et le faire fonctionner 2-3 fois plus, jusqu'à ce que le zéro et la portée étaient précis 4mA et 20mA. Après réglage, serrer le couvercle de l'émetteur devrait être.

Nom de l'organisme:

1Les produits sont fournis avec la certification du produit et le manuel, qui contiennent le numéro du produit, les paramètres techniques, le schéma de câblage et la date de fabrication, veuillez vérifier pour éviter l'erreur.

2. L'installation doit être basée sur les types de connexion et de filetage du produit, vérifiez si l'interface du site est compatible avec l'interface du produit ou non.Attention au scellement., le couple ne peut pas être directement ajouté au boîtier de l'émetteur et ne peut être ajouté qu'à l'interface de l'émetteur à six parties.

3Le câblage doit être strictement conforme aux instructions de l'entreprise.

4Ce produit est un instrument de conversion d'énergie de précision, interdisant le démontage, la collision, la chute et le rejet dur.

5L'émetteur fonctionne immédiatement après l'allumage, mais la sortie peut être stable après un réchauffement de 30 minutes.

6Utilisation anormale, coupure d'alimentation, vérification, ou contacter notre département technique directement.7Le transport et le stockage doivent être effectués dans l'emballage d'origine et dans un entrepôt frais, sec et ventilé.

8Le procédé d'installation doit faire attention à éviter la rupture de la peau du fil de capteur.

9Lors de l'installation du fil de capteur, la distance par rapport au mur de la piscine doit être au moins de 10 cm au-dessus, sinon la mesure ne sera pas précise.

10La ligne de mise à la terre de l'ensemble de la structure en PTFE et le niveau de la tige doivent être conduits avec des supports de mesure; sinon la mesure ne serait pas précise.

11Le site d'installation doit prendre des mesures efficaces de protection contre la foudre.

12Les boîtiers de tout émetteur de cette série doivent être mis à la terre; la résistance de mise à la terre doit être inférieure à 4Ω.

13La barrière de sécurité doit être certifiée résistante aux explosions; ses exigences d'installation doivent être conformes aux exigences des instructions.

14. Lorsque l'émetteur est utilisé pour la zone "0", les transformateurs de puissance alimentés par barrière doivent satisfaire aux exigences de GB3836.4-2000 n° 8.1.
