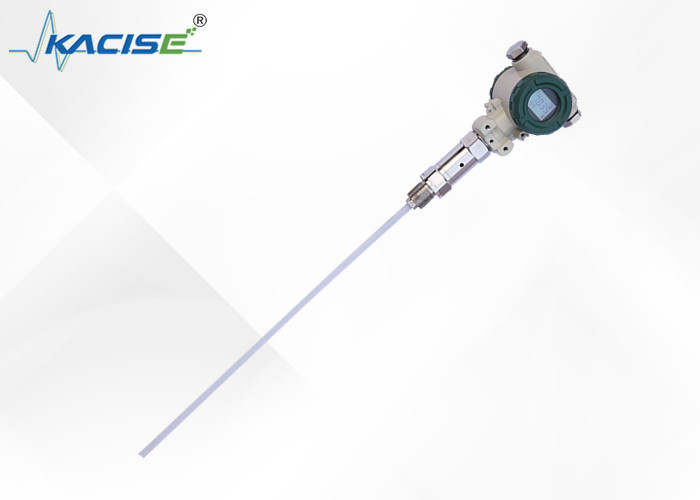

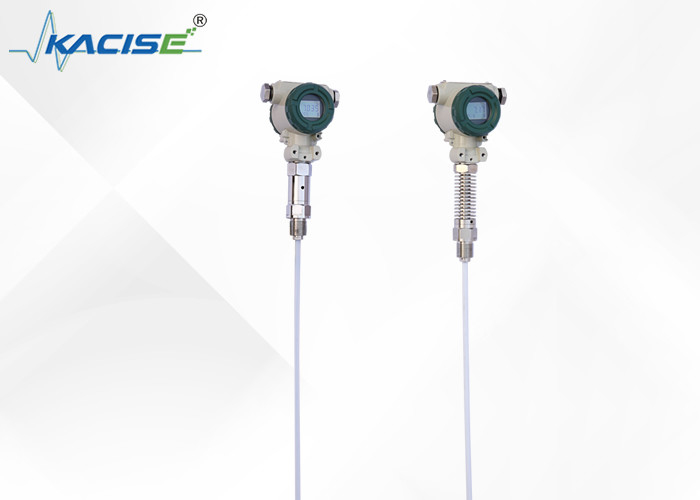

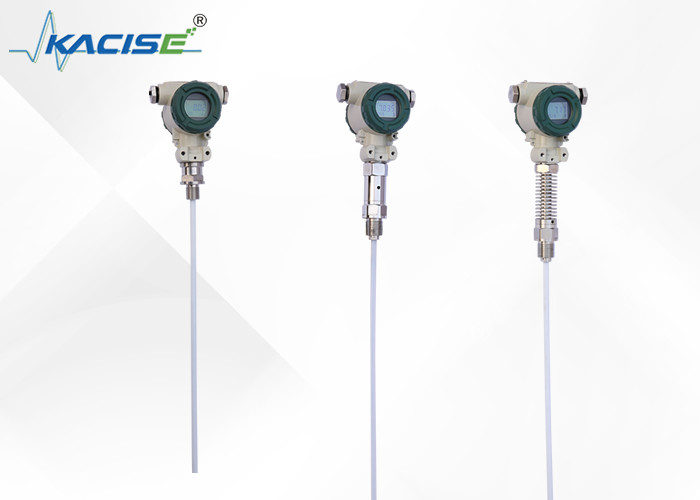

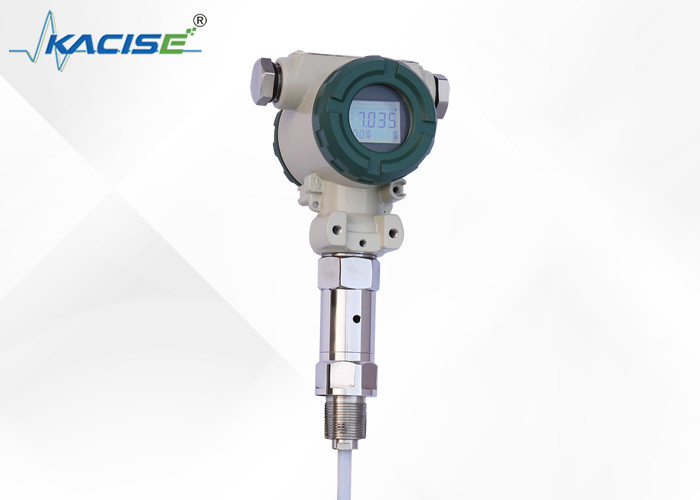

KCF6021-1-330mm Nivel de fluide de précision -50 ~ 250 °C Température de la sonde 4 ~ 20mA Sortie avec communication HART

Description du produit:

L'émetteur de niveau capacitif de la série KCF600 est conçu pour la détection continue du liquide dans des conditions difficiles où il y a une température et une pression élevées, une corrosion élevée, une cristallisation facile,et facile à brancherCe dispositif est idéal pour mesurer l'eau, les solutions acides et alcalines, et le niveau d'eau dans la chaudière.il n'y a pas de pièces mobiles ou flexibles dans la série KCF600Il offre une fiabilité et une précision élevées, un coût raisonnable et peut remplacer le type de flotteur, le type d'entrée et le type de pression différentielle de l'émetteur de niveau dans diverses situations.

Les composants clés de l'émetteur de niveau capacitif de la série KCF600 adoptent un circuit de détection capacitive RF avancé.qui donne lieu à un signal électrique standardL'appareil dispose d'options pour les protocoles de communication HART, CANBUS et 485 pour la configuration du système. The full range of KCF600 series transmitters has a self-calibration feature where users can calibrate for "zero" and "range" by using two keys to adapt to the different requirements of a complex situation.

L'émetteur de niveau capacitif de la série KCF600 est conçu avec une résistance aux chocs et des caractéristiques d'installation faciles.Il convient à la détection continue de divers liquides corrosifs dans des environnements à haute température et haute pressionCe dispositif peut remplacer les émetteurs de niveau traditionnels sans pièces flexibles ou mobiles, offrant une grande fiabilité et précision.il a un coût raisonnable, et les utilisateurs peuvent obtenir un étalonnage automatique (à la fois zéro et gamme) avec sa fonction d'auto-étalonnage.

Caractéristiques:

Des structures simples et fiables

L'appareil est doté de structures simples, sans composants mobiles ou élastiques.il n'est pas nécessaire d'effectuer des réparations régulières moyennes et petites.

Différentes sorties de signaux pour les configurations de système

Afin de faciliter les différentes configurations du système, ce dispositif offre une variété d'options de sortie de signal au choix.

Mesure précise dans les récipients à haute température et haute pression

Ce dispositif est conçu pour fonctionner avec précision dans des récipients à haute température et à haute pression, indépendamment de la température du liquide mesuré, de la gravité spécifique et de la forme du récipient.ainsi que l'influence de la pression.

Idéal pour mesurer les liquides corrosifs

L'appareil est particulièrement adapté à la mesure de liquides corrosifs, tels que les solutions acides et alcalines.

Protection contre le surcourant, la surtension et la polarité de puissance

Cet appareil est conçu avec une protection parfaite contre les problèmes de surcourant, de surtension et de polarité de puissance.

Paramètres techniques:

La portée de détection de cet appareil est de 0,01 à 30 mètres.2, et niveau 0.5. La plage de pression qu'il peut gérer est de -0,1MPa à 32MPa. La température de la sonde peut varier entre -50 °C et 250 °C. Pour les températures ambiantes, il peut fonctionner entre -20 °C et 60 °C, tandis que pour le stockage, il peut être utilisé pour la fabrication d'un appareil électronique.il peut résister à des températures allant de -55 °C à +125 °CL'appareil peut produire un signal de sortie de 4-20mA, 4-20mA avec communication HART, 485 ou communication de bus CAN. Il nécessite une tension d'alimentation de 12-28VDC et doit être alimenté par une barrière de sécurité.L'appareil peut être fixé à l'aide d'une fixation à vis M20×1.5Le dispositif peut être personnalisé pour répondre à des spécifications spéciales.

Le matériau humidifié utilisé dans ce dispositif comprend l'acier inoxydable 316, 1Gr18Ni19Tior ou PTFE. Il a une stabilité à long terme de ≤ 0,2% FS/An et une dérive de température de ≤ 0,02% FS/°C (intervalle de 0-70°C).Le dispositif a des niveaux d'explosion de sécurité intrinsèque ExiraIIC T6 et de résistance aux flammes Ext II C T5Il est doté d'une protection IP67 et de paramètres intrinsèquement sûrs, notamment Ui: 28VDC, Ii: 93mA, Pi: 0,65W, Ci: 0,042uf et Li: 0mH.

Applications:

Le détecteur de niveau de liquide Kacise est très précis, avec une plage de ± 2%, ± 5%. Il est équipé de capteurs capacitifs pour la détection de niveau de point, ce qui le rend idéal pour un large éventail d'applications.Le capteur capacitif de niveau d'eau est parfait pour mesurer les niveaux de liquide dans les réservoirsL'interrupteur de niveau capacitif convient à une utilisation dans la plupart des environnements industriels et commerciaux.

Le compteur de niveau de liquide Kacise est conçu pour fournir des mesures fiables et précises dans des environnements difficiles.et autres contaminantsElle est donc adaptée à une utilisation en extérieur et en intérieur.

Le compteur de niveau de liquide Kacise est livré avec une gamme de signaux de sortie, y compris 4 ¢ 20mA, 4 ~ 20mA avec communication HART / 485 / CAN Bus Communication.Cela assure la compatibilité avec la plupart des systèmes de contrôle et facilite l'intégration dans les installations existantes.

Le compteur de niveau de liquide Kacise a une large plage de température de fonctionnement, avec une température de stockage de -55 °C – +125 °C.Il est alimenté par une tension d'alimentation de 2 28 VDC et doit être alimenté par la barrière de sécurité pour assurer un fonctionnement sûr.

Le liquimètre Kacise convient à un large éventail d'applications, notamment:

• Installations de traitement de l'eau et des eaux usées
• Fabrications chimiques et pétrochimiques
• Fabriques pharmaceutiques et biotechnologiques
• Produits alimentaires et boissons
• Centres de production d'énergie
• Raffineries de pétrole et de gaz
• Bâtiments industriels et commerciaux

Dans l'ensemble, le compteur de niveau de liquide Kacise est un produit fiable, précis et polyvalent qui convient à un large éventail d'applications.Ses capteurs capacitifs pour la détection de niveau de point le rendent idéal pour mesurer les niveaux de liquide dans les réservoirsSa classification IP67 assure un fonctionnement fiable dans des environnements difficiles et sa gamme de signaux de sortie assure la compatibilité avec la plupart des systèmes de contrôle.

Installation et mise en service:

L'émetteur de niveau de câble et de tige a une variété de moyens fixes pour s'adapter aux différentes conditions du site. Lorsque le site ne peut pas fournir les installations de processus telles que le M20 × 1.5 fils ou brides femelles, vous pouvez choisir trois méthodes d'installation (monté sur le mur, support de tuyau horizontal et support de tuyau vertical, qui vous rendent pratique dans l'installation sur place.

Lors de la mesure des supports de plus grande mobilité, l'utilisateur peut choisir la fixation de poids afin d'éviter que le capteur ne forme des oscillations violentes, ce qui peut jouer le rôle de la stabilité du capteur.Les objets lourds doivent être placés dans le fond du récipient lors de l'ajout de poidsPour ne pas casser le fil du capteur.

Lorsque les conditions du site sont mauvaises, l'utilisateur doit utiliser le bouclier de capteur pour protéger le capteur afin d'éviter les dommages causés par des corps étrangers ou d'affecter la précision de mesure.

Si les récipients ne sont pas en métal, nous devons placer le boîtier du transmetteur avec un accès par câble au fond du récipient lorsque nous utilisons un émetteur de niveau de tige KCF600;sinon la mesure n'est pas précise.

Ce produit a été étalonné en usine; le réglage du champ peut être effectué selon les méthodes suivantes:

Une: Il est intelligent. circJe vous en prie. débougegLe rapportNom de l'agent:

Site-zéro----- Lorsque le niveau de liquide est situé à l'endroit le plus bas, en maintenant la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "Z",le courant de sortie est réglé automatiquement à 4 mA.

Site-rempli ------ Lorsque le niveau de liquide à l'endroit le plus élevé, en maintenant la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "S",le courant de sortie est réglé automatiquement à 20 mA.

B: Je ne sais pas. UneLe rôle de lacJe vous en prie. deb- Je ne sais pas.hod:

Lorsque le niveau de liquide dans la limite suivante, utiliser le tournevis tourne lentement potentiomètre "Z", observer les lectures ampère proche de 4mA

Lorsque le niveau de liquide dans la limite supérieure, utiliser le tournevis en tournant lentement potentiomètre "S" et d'observer les lectures de l'ampérimètre proche de 20mA

Et le faire fonctionner pendant 2-3 fois de plus, jusqu'à ce que le zéro et la portée étaient précis 4mA et 20mA. Après réglage, serrer le couvercle de l'émetteur devrait être.

Nom de l'organisme:

1Les produits sont fournis avec la certification du produit et le manuel, qui contiennent le numéro du produit, les paramètres techniques, le schéma de câblage et la date de fabrication, veuillez vérifier pour éviter l'erreur.

2. L'installation doit être basée sur les types de connexion et de filetage du produit, vérifiez si l'interface du site est compatible avec l'interface du produit ou non.Attention au scellement., le couple ne peut pas être directement ajouté au boîtier de l'émetteur et ne peut être ajouté qu'à l'interface de l'émetteur à six parties.

3Le câblage doit être strictement conforme aux instructions de l'entreprise.

4Ce produit est un instrument de conversion d'énergie de précision, interdisant le démontage, la collision, la chute et le rejet dur.

5L'émetteur fonctionne immédiatement après l'allumage, mais la sortie peut être stable après un réchauffement de 30 minutes.

6Utilisation anormale, coupure d'alimentation, vérification, ou contacter notre département technique directement.

7Le transport et le stockage doivent être effectués dans l'emballage d'origine et dans un entrepôt frais, sec et ventilé.

8Le procédé d'installation doit faire attention à éviter la rupture de la peau du fil de capteur.

9Lors de l'installation du fil de capteur, la distance par rapport au mur de la piscine doit être au moins de 10 cm au-dessus, sinon la mesure ne sera pas précise.

10La ligne de mise à la terre de l'ensemble de la structure en PTFE et le niveau de la tige doivent être conduits avec

les milieux mesurés; sinon la mesure ne serait pas précise.

11Le site d'installation doit prendre des mesures efficaces de protection contre la foudre.

12Les boîtiers de tout émetteur de cette série doivent être mis à la terre; la résistance de mise à la terre doit être inférieure à 4Ω.

13La barrière de sécurité doit être certifiée résistante aux explosions; ses exigences d'installation doivent être conformes aux exigences des instructions.

14. Lorsque l'émetteur est utilisé pour la zone "0", les transformateurs de puissance alimentés par barrière doivent satisfaire aux exigences de GB3836.4-2000 n° 8.1.

Assistance et services:

Le support technique et les services du produit Fluid Level Meter comprennent:

- Assistance à l'installation et au montage

- Troubleshooting des problèmes et fourniture de solutions

- Services d'entretien et d'étalonnage réguliers

- Services de réparation pour tout dommage ou dysfonctionnement

- Formation technique et ressources pour les clients et les distributeurs

- Mises à jour et améliorations continues de l'amélioration du produit

Emballage et expédition

Emballage du produit:
Le liquimètre est livré dans une boîte en carton solide pour une protection pendant le transport.

Pour la navigation:
Le compteur de niveau de liquide est expédié dans un délai de 2 à 3 jours ouvrables par l'expédition standard.Les clients recevront un numéro de suivi pour surveiller leur expédition.L'expédition accélérée est également disponible moyennant un supplément.
