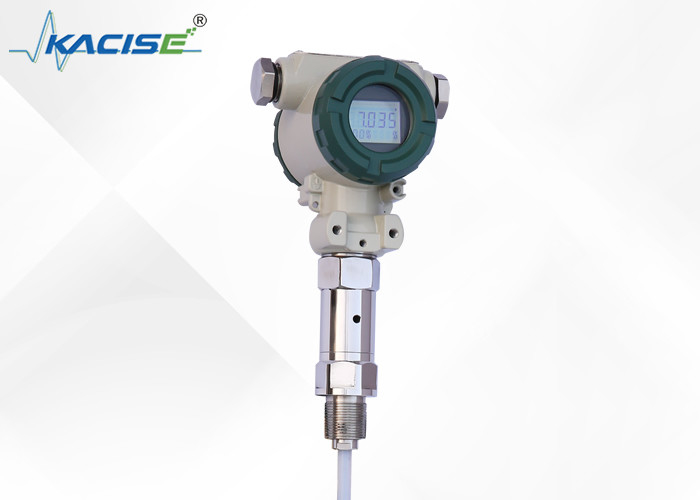

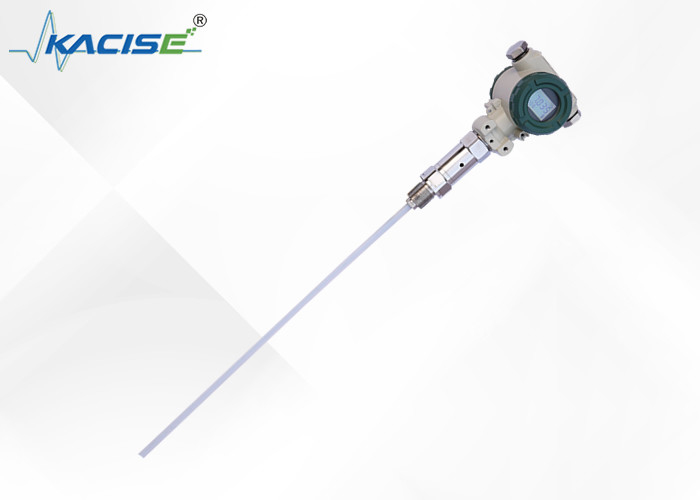

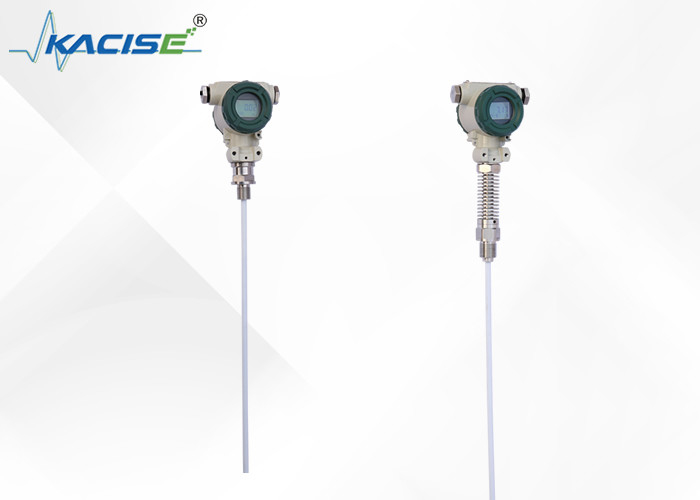

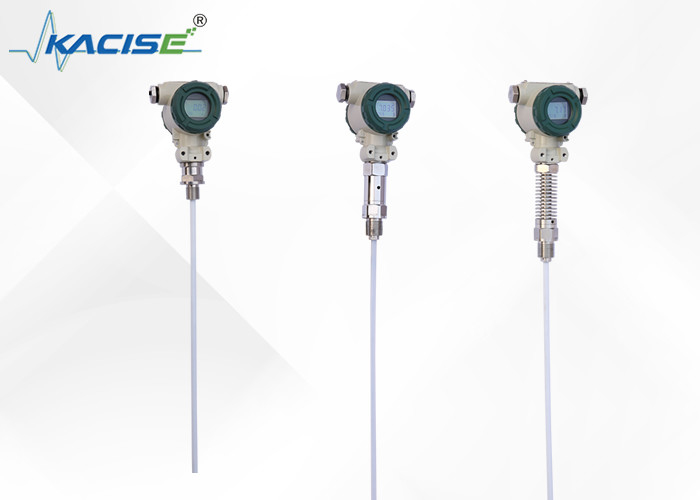

KCF6021-1-230mm 32MPa IP67 Capteur de niveau de carburant capacitif imperméable à l'eau avec température de sonde -50 ~ 250 °C

Description du produit:

L'émetteur de niveau capacitif de la série KCF600 est une solution idéale pour la détection continue de divers liquides dans des conditions difficiles, telles que des températures et des pressions élevées, une corrosion élevée,tendance à se cristalliserIl est particulièrement adapté à la mesure de l'eau, des solutions acides et alcalines, ainsi que des niveaux d'eau dans les chaudières.offrant une fiabilité élevéeIl peut également remplacer les flotteurs traditionnels, les entrées,et émetteurs de niveau basés sur la pression différentielle dans diverses situations.

Les composants clés de l'émetteur utilisent une détection capacitive RF avancée qui est précisément compensée par la température et corrigée par la linéarité.Ces composants sont ensuite transformés en un signal électrique standardLe système est configurable avec des protocoles de communication tels que HART, CANBUS et 485.qui permet l'étalonnage automatique de "zéro" et de "plage" avec seulement deux touches, offrant une adaptabilité à diverses situations complexes.

Caractéristiques:

Paramètres techniques:

●Matériau humidifié: acier inoxydable 316, 1Gr18Ni19Tior ou PTFE

●Stabilité à long terme: ≤ 0,2%FS/an,

●Température dérivée: ≤ 0,02%FS/°C (plage de 0°70°C)

●Niveaux d'explosion: ExiraIIC T6 intrinsèquement sûr, Ext II C T5 ignifuge

●Protection:IP67

● Paramètres intrinsèquement sûrs:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

ÉlectriquetRsurLe JenteRFAce a)nd sJegcomme defdansleon

L'émetteur est un instrument standard de deuxième rang ou à trois fils. Les bornes d'alimentation (signal) situées sur le côté du câblage de l'instrument à l'intérieur du boîtier,la ligne de signal doit être un câble blindé ou une paire tordue , essayez de ne pas vous aligner avec l'autre tuyau de câble d'alimentation ou le canal suivant, ni à travers les équipements à haute puissance à proximité.

PJecture1: Sta)nla douleur Je...evle tRésultatsJett- Je sais. LeJeRdansg dJea)grammes

1 épingle vide

24 à 20 mA+

34 à 20 mA

4Pin vide

Connexion à deux fils

1Signal de sortie

Énergie de 224 V

3Propriété commune

4Pin vide

Connexion à trois fils

PJecture2: HUneNT1 échange de données- Je vous en prieVousniquetJentRésultatsJett- Je sais. LeJeRJeLe dia)grammes

PJecture3:Je suis...nRJensJeà peu prèsJe...Je...y sa)fe LeJeRJedéa)gra)- Je vous en prie

Installation

L'émetteur de niveau de câble et de tige a une variété de moyens fixes pour s'adapter aux différentes conditions du site. Lorsque le site ne peut pas fournir les installations de processus telles que le M20 × 1.5 fils ou brides femelles, vous pouvez choisir trois méthodes d'installation (monté au mur, support de tuyaux horizontal et support de tuyaux vertical, qui vous rendent pratique dans l'installation sur place.

Lors de la mesure des supports de plus grande mobilité, l'utilisateur peut choisir la fixation de poids afin d'éviter que le capteur ne forme une oscillation violente, ce qui peut jouer le rôle de la stabilité du capteur.Les objets lourds doivent être placés au fond du récipient lors de l'ajout de poids.Pour ne pas casser le fil du capteur.

Lorsque les conditions du site sont mauvaises, l'utilisateur doit utiliser le bouclier de capteur pour protéger le capteur afin d'éviter les dommages causés par des corps étrangers ou d'affecter la précision de mesure.

Si les récipients ne sont pas en métal, nous devons placer le boîtier de l'émetteur avec un câble d'accès au fond du récipient lorsque nous utilisons un émetteur de niveau de tige KCF600;sinon la mesure n'est pas précise.

Ce produit a été étalonné en usine; le réglage du champ peut être effectué selon les méthodes suivantes:

Une: Il est intelligent. circJe vous en prie. débougegLe rapporthdétection:

Site-zéro----- Lorsque le niveau de liquide est situé à l'endroit le plus bas, en maintenant la touche "Z" et la touche "S" pendant 8 secondes après le même temps de libération, puis cliquez sur la touche "Z",le courant de sortie est réglé automatiquement à 4 mA.

Lorsque le niveau de liquide est au plus haut point, maintenez la touche "Z" et la touche "S" pendant 8 secondes après la même libération, puis cliquez sur la touche "S",le courant de sortie est réglé automatiquement à 20 mA.

B: Je ne sais pas. UneLe rôle de lacJe vous en prie. deb- Je ne sais pas.hod:

Lorsque le niveau de liquide dans la limite suivante, utiliser le tournevis tourne lentement potentiomètre "Z", observer les lectures ampère proche de 4mA

Lorsque le niveau de liquide dans la limite supérieure, utiliser le tournevis tourne lentement potentiomètre "S" et observer les lectures ampère proche de 20mA

Et le faire fonctionner 2-3 fois plus, jusqu'à ce que le zéro et la portée étaient précis 4mA et 20mA. Après réglage, serrer le couvercle de l'émetteur devrait être.

Je ne veux pas.le:

1Les produits sont fournis avec la certification du produit et le manuel, qui contiennent le numéro du produit, les paramètres techniques, le schéma de câblage et la date de fabrication, veuillez vérifier pour éviter l'erreur.

2. L'installation doit être basée sur les types de connexion et de filetage du produit, vérifiez si l'interface du site est compatible avec l'interface du produit ou non.Attention au scellement., le couple ne peut pas être directement ajouté au boîtier de l'émetteur et ne peut être ajouté qu'à l'interface de l'émetteur à six parties.

3Le câblage doit être strictement conforme aux instructions de l'entreprise.

4Ce produit est un instrument de conversion d'énergie de précision, interdisant le démontage, la collision, la chute et le rejet dur.

5L'émetteur fonctionne immédiatement après l'allumage, mais la sortie peut être stable après un réchauffement de 30 minutes.

6Utilisation anormale, coupure d'alimentation, vérification, ou contacter notre département technique directement.

7Le transport et le stockage doivent être effectués dans l'emballage d'origine et dans un entrepôt frais, sec et ventilé.

8Le procédé d'installation doit faire attention à éviter la rupture de la peau du fil de capteur.

9Lors de l'installation du fil de capteur, la distance par rapport au mur de la piscine doit être au moins de 10 cm au-dessus, sinon la mesure ne sera pas précise.

10La ligne de mise à la terre de l'ensemble de la structure en PTFE et le niveau de la tige doivent être

les milieux mesurés; sinon la mesure ne serait pas précise.

11Le site d'installation doit prendre des mesures efficaces de protection contre la foudre.

12Les boîtiers de tout émetteur de cette série doivent être mis à la terre; la résistance de mise à la terre doit être inférieure à 4Ω.

13La barrière de sécurité doit être certifiée résistante aux explosions; ses exigences d'installation doivent être conformes aux exigences des instructions.

14. Lorsque l'émetteur est utilisé pour la zone "0", les transformateurs de puissance alimentés par une barrière doivent satisfaire aux exigences de GB3836.4-2000 n° 8.1.

Applications:

Le compteur de niveau de liquide Kacise convient à un large éventail d'applications, y compris la surveillance du niveau de carburant dans les solutions de suivi GPS.Il est alimenté par une tension d'alimentation de 2 ∼ 28 VDC et doit être alimenté par la barrière de sécurité pour assurer un fonctionnement sûr et fiable.La plage de température de la sonde est de -50 ~ 250 °C et la plage de pression est de -0,1 MPa ~ 32 MPa, ce qui la rend idéale pour une variété de milieux industriels.

Le compteur de niveau de liquide Kacise a un signal de sortie de 4 ‰ 20 mA, 4 ~ 20 mA avec communication HART / 485 / CAN Bus Communication, ce qui le rend compatible avec un large éventail de systèmes de contrôle industriels.Il est facile à installer et a une quantité minimale de 2 unités.Le produit est emballé dans un carton et a un délai de livraison de 5 jours ouvrables.

Le Kacise Fluid Level Meter est un produit très polyvalent qui peut être utilisé dans une variété de scénarios.s'assurer que les réservoirs ne sont jamais vides et éviter des temps d'arrêt coûteuxIl est également utilisé dans les solutions de suivi GPS pour surveiller la consommation de carburant et s'assurer que les véhicules fonctionnent à un rendement optimal.

En résumé, le compteur de niveau de liquide Kacise est un produit de haute qualité adapté à un large éventail d'applications industrielles.préciseQue vous ayez besoin de surveiller les niveaux de carburant dans un camion ou un réservoir industriel ou que vous cherchiez un détecteur de niveau de capacité pour une utilisation dans les solutions de suivi GPS,le Kacise Fluid Level Meter est un excellent choix.
