Précision IP67 sonde de mesure du niveau des fluides -50 ~ 250 °C Signal de sortie 4 ~ 20mA Pression -0,1MPa ~ 32MPa Ambient -20 ~ 60 °C.

Description du produit:

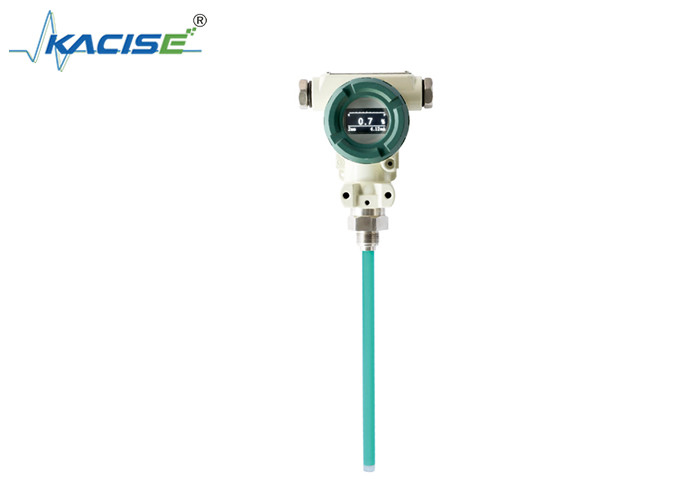

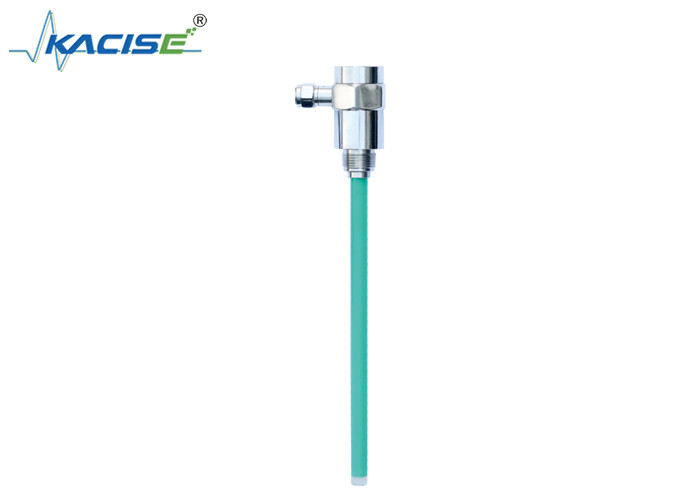

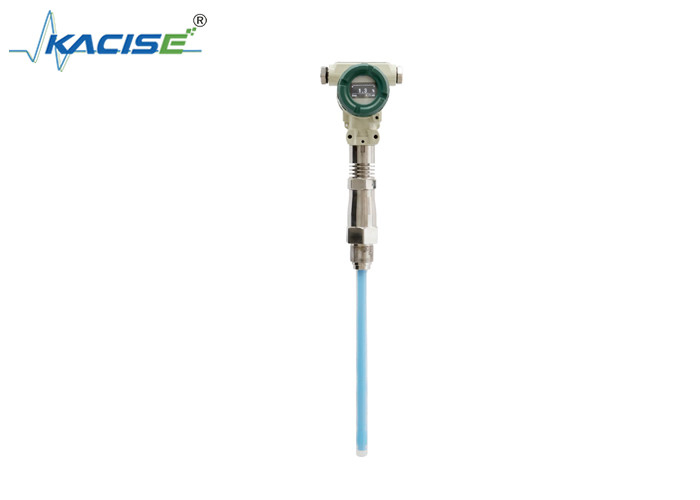

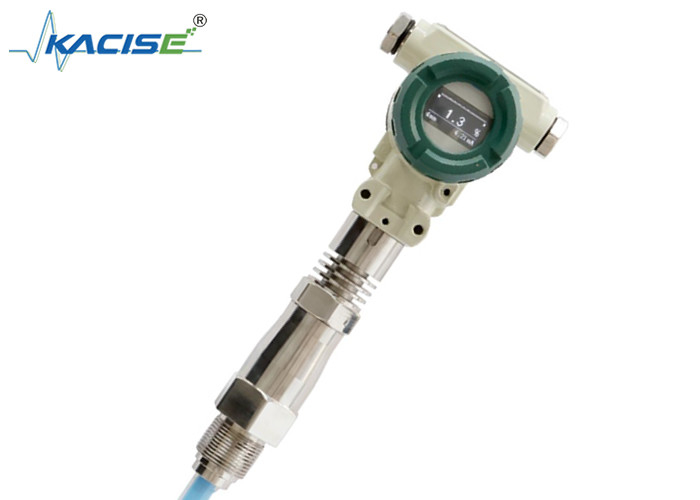

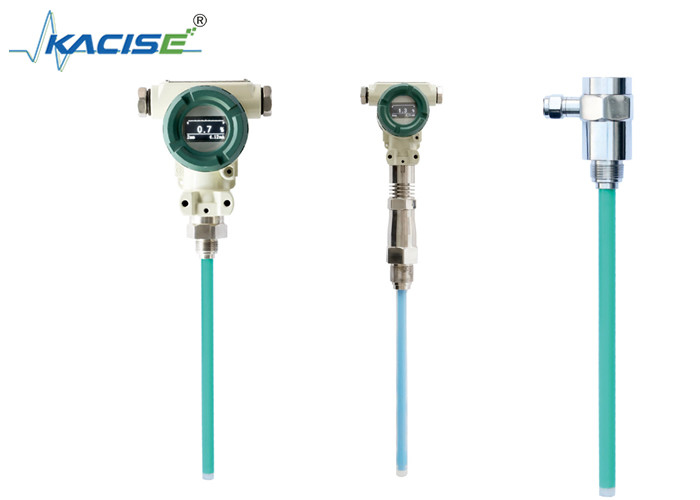

Le capteur capacitif de niveau de liquide KCF6052 est idéal pour mesurer les liquides difficiles, y compris ceux qui sont de haute viscosité, sujets à la cristallisation ou à l'adhérence ou affectés par des milieux variables, mousse,Ce capteur n'a pas de pièces mobiles ou élastiques, ce qui assure une haute résistance aux chocs, une installation facile, une excellente fiabilité, une précision et des performances de coût.Ce capteur peut remplacer le radar., ultrasoniques, magnétostrictifs et autres capteurs de niveau, mesurant avec précision divers supports.

Le composant de base de ce capteur est doté d'un circuit de détection de capacité de radiofréquence avancé,qui convertit les signaux en signaux électriques standard par compensation de température et correction linéaire par le processeur interneCe produit utilise une technologie de tomographie pour détecter automatiquement la constante diélectrique et les changements de température du milieu.calibrer et s'adapter au milieu mesuré sans nécessiter de réétalonnage dans des environnements complexes. Le capteur a également une anti-suspension, anti-condensation, anti-bulles et une autre adaptabilité supérieure. Le niveau de protection du produit est classé IP68,ce qui le rend idéal pour une mesure fiable dans des environnements difficiles.

Caractéristiques:

• Adaptation automatique, étalonnage automatique, sortie stable à long terme de la valeur de hauteur réelle.
• Anti-suspension, anti-condensation, anti-bulles et d'autres capacités anti-encrassement est super forte.
• Structure simple, pas de pièces mobiles, fiabilité élevée, moins de maintenance.
• Une variété de sorties de signaux est disponible pour un accès facile à différents systèmes.
• Il n'est pas affecté par la température, la gravité spécifique, la pression et d'autres facteurs du liquide mesuré.
• La résistance à la température la plus élevée est ≤ 250°C, la résistance à la pression la plus élevée est ≤ 4MPa et la durée de vie est longue.
• Bonne étanchéité, grade de protection IP68 (sauf 6052).
• Des mesures parfaites de protection contre le sur courant, la surtension et la polarité de puissance.
• Cycle de mesure: 0,5 seconde
• Stabilité à long terme: ≤ 0,1% FS/an
• Décalage de température: ≤ 0,02%FS/°C (dans la fourchette -40°C+80°C)
• Précision de mesure:

Lorsque la plage de mesure est inférieure ou égale à 300 mm, l'erreur absolue est inférieure ou égale à ±3 mm (y compris 3 mm);

Lorsque la plage de mesure est de 300 à 700 mm, le niveau de précision est de 1.0;

Lorsque la plage de mesure est de 700 à 2000 mm, le niveau de précision est de 0.5;

Paramètres techniques:

●Période de détection: 0,01 à 30 m

●Précision: niveau 0.2, niveau 0.5

●Passe de pression: -0,1 MPa à 32 MPa

●Température de la sonde: -50 à 250 °C

●Température ambiante: -20 à 60 °C

●Température de stockage: -55°C+125°C

●Signal de sortie: 4×20mA,4 ~ 20mA avec communication HART/485/CAN

●Tension d'alimentation: 12 28 VDC (doit être alimentée par la barrière de sécurité)

● Fixation: montage à vis M20×1.5,M27×2,

Montage de la bride DN25,DN40,DN50.Des spécifications spéciales peuvent être personnalisées

●Matériau humidifié: acier inoxydable 316, 1Gr18Ni19Tior ou PTFE

●Stabilité à long terme: ≤ 0,2%FS/an,

●Température dérivée: ≤ 0,02%FS/°C (plage de 0°70°C)

●Niveaux d'explosion: ExiraIIC T6 intrinsèquement sûr, Ext II C T5 ignifuge

●Protection:IP67

● Paramètres intrinsèquement sûrs:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installation

Avant l'installation, vous devez vérifier le modèle de produit, les paramètres techniques, le port d'installation,et de l'environnement d'application en détail pour s'assurer que le capteur sur site correspond à l'environnement d'installationSi vous trouvez des problèmes, contactez le personnel de vente dès que possible pour confirmer les questions d'installation ultérieure ou les questions de retour et d'échange, afin d'éviter les dommages causés par une mauvaise utilisation.Mesure inexacte ou dommage du produit.

Avertissement: il est interdit d'installer en direct, de démonter, de heurter, de laisser tomber ou de frapper fortement

Le capteur de niveau de liquide a une variété de méthodes d'installation et de fixation pour s'adapter aux différentes conditions du site.

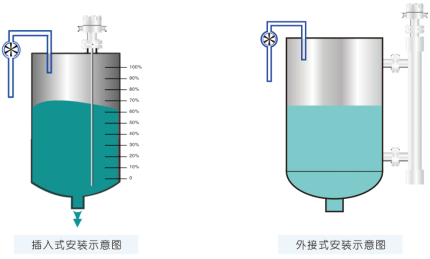

1Le capteur est installé sur un récipient métallique scellé, qui peut être relié par une bride ou un fil.il peut être installé en type plug-in, comme indiqué sur la figure ci-dessous: installation de type rechargeable

2Le capteur est installé sur le récipient où il y a agitation, choc liquide, oscillation violente, etc. dans le milieu de mesure.Le capteur peut être installé avec un tuyau connecté à l'extérieur du conteneur par une bride ou une connexion filetée, comme indiqué sur la figure ci-dessous: installation externe

3Le milieu de mesure présente des mouvements, des chocs liquides, des oscillations violentes, etc., et le récipient ne dispose pas des conditions pour l'installation extérieure de tuyaux de raccordement.Lorsque l'installation du plug-in doit être utilisée, le capteur doit être équipé d'un tube de protection, la portée de mesure est supérieure à 1000 mm et le récipient doit être réservé.Ou installer un support fixe pour s'assurer que le capteur est endommagé en raison de l'impact violent du liquide.

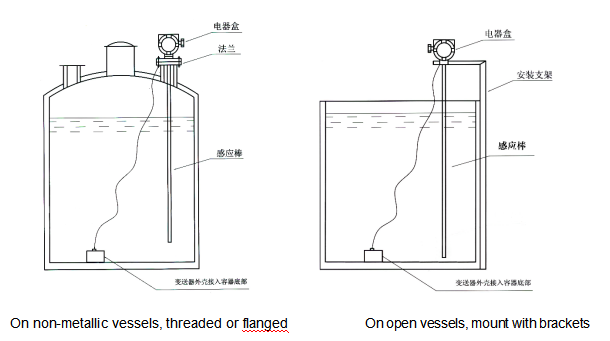

4Le capteur peut être relié par bride ou fil lorsque le récipient non métallique ou la surface d'installation est isolé du bord intérieur du récipient.L'option de capteur doit utiliser une électrode auxiliaire ou une structure de manchon de protectionSi la structure requise n'est pas adoptée, le fonctionnement normal du capteur ne peut être garanti.vous devez installer vous-même l'électrode auxiliaire (utilisez une extrémité du fil métallique pour connecter la coque / bride du capteur, et ajouter un contrepoids au fond du récipient à l'autre extrémité, et réserver une certaine longueur pour le fil afin d'éviter d'endommager le fil), comme indiqué sur la figure ci-dessous:Sur un récipient non métallique., filetées ou montées à la bride

5Le capteur peut être relié au support de montage par bride ou fil sur le récipient ouvert.Si la structure requise n'est pas adoptéeLes électrodes (connecter une extrémité du fil métallique à la coque ou à la bride du capteur,ajouter un objet de contrepoids au fond du récipient à une extrémité, réserver une certaine longueur pour le fil afin d'éviter des dommages au fil), comme indiqué sur la figure ci-dessous: sur le récipient ouvert,installer le support (la position d'installation est à une distance de La distance du mur de la piscine doit être supérieure à 10 cm, sinon la mesure sera inexacte.

Applications:

Le Kacise Fluid Level Meter est un capteur de niveau capacitif qui peut être utilisé dans différents scénarios.Le produit est largement utilisé dans la mesure du niveau de carburantIl peut facilement mesurer le niveau de carburant dans le réservoir de carburant et fournir des lectures précises.

Un autre scénario d'application pour le Kacise Fluid Level Meter est dans les réservoirs de produits chimiques.Cela garantit que le processus chimique est effectué efficacement et en toute sécurité.

Le Kacise Fluid Level Meter peut également être utilisé dans des scénarios où les réservoirs d'eau doivent être mesurés.Cela garantit une gestion efficace de l'approvisionnement en eau.

Enfin, le Kacise Fluid Level Meter peut être utilisé dans les réservoirs d'huile, où il peut facilement mesurer le niveau d'huile dans le réservoir.

Le détecteur de niveau de fluide Kacise a une plage de 0,01 à 30 M, ce qui le rend adapté à une utilisation dans divers scénarios.le rendant adapté à une utilisation dans différents environnements.

Le produit est livré dans un emballage en carton et a une quantité minimale de commande de 2. Le délai de livraison pour ce produit est de 5 jours ouvrables, et un paiement à l'avance de 100% est requis.

Dans l'ensemble, le Kacise Fluid Level Meter est un capteur capacitif de niveau de carburant de haute qualité qui peut être utilisé dans divers scénarios.Sa précision et sa fiabilité en font un outil idéal pour tous ceux qui cherchent à mesurer efficacement les niveaux de liquide.
