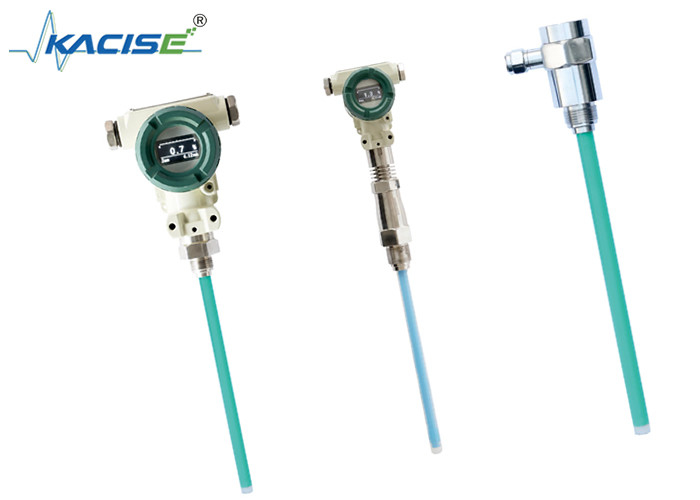

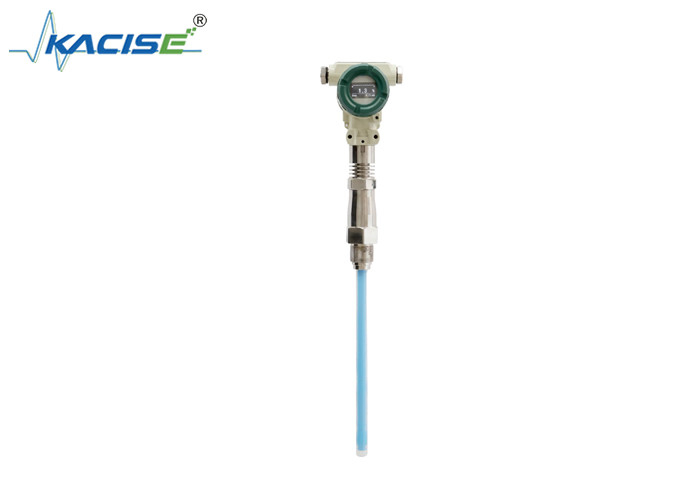

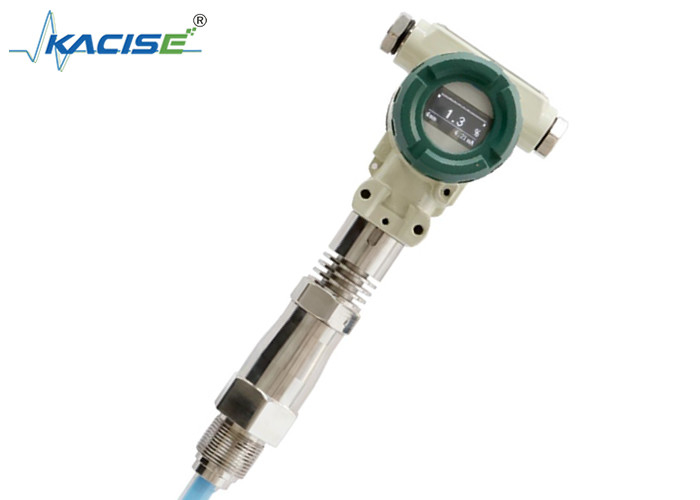

KCF6052-1-900mm sonde de commutateur de niveau capacitif précis -55°C+125 °C

Description du produit:

Le capteur de niveau de liquide capacitif KCF6052 est conçu pour gérer des substances difficiles telles que les eaux usées, les liquides à haute viscosité, les aérosols et les matériaux sujets à la cristallisation ou à l'adhérence.Il est doté d'un robuste, une conception résistante aux chocs sans pièces mobiles ou élastiques, assurant une fiabilité et une précision élevées tout en offrant d'excellentes performances en termes de coûts.Ce capteur peut remplacer divers capteurs de niveau pour mesurer différents supports.

Le cœur du KCF6052 est un circuit de détection de la capacité de radiofréquence avancée. Ce circuit convertit les signaux du processeur interne en signaux électriques standard avec une grande précision,Le capteur utilise la technologie de tomographie pour détecter automatiquement la constante diélectrique et les variations de température du milieu.Son anti-suspension supérieure, anticondensation et anti-bulles lui permettent de s'adapter à différentes exigences de mesure sans avoir besoin de recalibration, même dans des environnements complexes.

Caractéristique:

• Adaptation automatique, étalonnage automatique, sortie stable à long terme de la valeur de hauteur réelle.
• La capacité anti-suspension, anti-condensation, anti-bulles et autres anti-encrassement est super forte.
• Structure simple, pas de pièces mobiles, fiabilité élevée, moins de maintenance.
• Une variété de sorties de signaux est disponible pour un accès facile à différents systèmes.
• Il n'est pas affecté par la température, la gravité spécifique, la pression et d'autres facteurs du liquide mesuré.
• La résistance à la température la plus élevée est ≤ 250°C, la résistance à la pression la plus élevée est ≤ 4MPa et la durée de vie est longue.
• Bonne étanchéité, grade de protection IP68 (sauf 6052).
• Des mesures parfaites de protection contre le sur courant, la surtension et la polarité de puissance.
• Cycle de mesure: 0,5 seconde
• Stabilité à long terme: ≤ 0,1% FS/an
• Décalage de température: ≤ 0,02%FS/°C (dans la plage -40°C+80°C)
• Précision de mesure:

Lorsque la plage de mesure est inférieure ou égale à 300 mm, l'erreur absolue est inférieure ou égale à ±3 mm (y compris 3 mm);

Lorsque la plage de mesure est de 300 à 700 mm, le niveau de précision est de 1.0;

Lorsque la plage de mesure est de 700 à 2000 mm, le niveau de précision est de 0.5;

Paramètres techniques:

●Période de détection: 0,01 à 30 m

●Précision: niveau 0.2, niveau 0.5

●Passe de pression: -0,1 MPa à 32 MPa

●Température de la sonde: -50 à 250 °C

●Température ambiante: -20 à 60 °C

●Température de stockage: -55°C+125°C

●Signal de sortie: 4×20mA,4 ~ 20mA avec communication HART/485/CAN

●Tension d'alimentation: 12 28 VDC (doit être alimentée par la barrière de sécurité)

● Fixation: montage à vis M20×1.5,M27×2,

Montage de la bride DN25,DN40,DN50.Des spécifications spéciales peuvent être personnalisées

●Matériau humidifié: acier inoxydable 316, 1Gr18Ni19Tior ou PTFE

●Stabilité à long terme: ≤ 0,2%FS/an,

●Température dérivée: ≤ 0,02%FS/°C (plage de 0°70°C)

●Niveaux d'explosion: ExiraIIC T6 intrinsèquement sûr, Ext II C T5 ignifuge

●Protection:IP67

● Paramètres intrinsèquement sûrs:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installation

Avant l'installation, vous devez vérifier le modèle de produit, les paramètres techniques, le port d'installation,et de l'environnement d'application en détail pour s'assurer que le capteur sur site correspond à l'environnement d'installationSi vous trouvez des problèmes, contactez le personnel de vente dès que possible pour confirmer les questions d'installation ultérieure ou les questions de retour et d'échange, afin d'éviter les dommages causés par une mauvaise utilisation.Mesure inexacte ou dommage du produit.

Avertissement: il est interdit d'installer en direct, de démonter, de heurter, de laisser tomber ou de frapper fortement

Le capteur de niveau de liquide a une variété de méthodes d'installation et de fixation pour s'adapter aux différentes conditions du site.

1Le capteur est installé sur un récipient métallique scellé, qui peut être relié par une bride ou un fil.il peut être installé en type plug-in, comme indiqué sur la figure ci-dessous: installation de type rechargeable

2Le capteur est installé sur le récipient où il y a agitation, choc liquide, oscillation violente, etc. dans le milieu de mesure.Le capteur peut être installé avec un tuyau connecté à l'extérieur du conteneur par une bride ou une connexion filetée, comme indiqué sur la figure ci-dessous: installation externe

3Le milieu de mesure présente des mouvements, des chocs liquides, des oscillations violentes, etc., et le récipient ne dispose pas des conditions pour l'installation extérieure de tuyaux de raccordement.Lorsque l'installation du plug-in doit être utilisée, le capteur doit être équipé d'un tube de protection, la portée de mesure est supérieure à 1000 mm et le récipient doit être réservé.Ou installer un support fixe pour s'assurer que le capteur est endommagé en raison de l'impact violent du liquide.

4Le capteur peut être relié par bride ou fil lorsque le récipient non métallique ou la surface d'installation est isolé du bord intérieur du récipient.L'option de capteur doit utiliser une électrode auxiliaire ou une structure de manchon de protectionSi la structure requise n'est pas adoptée, le fonctionnement normal du capteur ne peut être garanti.vous devez installer vous-même l'électrode auxiliaire (utilisez une extrémité du fil métallique pour connecter la coque/la bride du capteur, et ajouter un contrepoids au fond du récipient à l'autre extrémité, et réserver une certaine longueur pour le fil afin d'éviter d'endommager le fil), comme indiqué sur la figure ci-dessous:Sur un récipient non métallique., filetées ou montées à la bride

5Le capteur peut être relié au support de montage par une bride ou un fil sur le récipient ouvert.Si la structure requise n'est pas adoptéeLes électrodes (connectez une extrémité du fil métallique à la coque ou à la bride du capteur,ajouter un objet de contrepoids au fond du récipient à une extrémité, réserver une certaine longueur pour le fil afin d'éviter de l'endommager), comme indiqué sur la figure ci-dessous: sur le récipient ouvert,installer le support (la position d'installation est à une distance de La distance du mur de la piscine doit être supérieure à 10 cm, sinon la mesure sera inexacte.

Applications:

Équipé de différents signaux de sortie tels que 4 ~ 20mA, 4 ~ 20mA avec communication HART/485/CAN Bus,Le détecteur de niveau de liquide Kacise est très polyvalent et peut être intégré à différents systèmes.

La portée de ce liquimètre est de 0,01 à 30 M, ce qui le rend approprié pour mesurer le niveau de liquide dans différentes tailles de réservoirs.La tension de l'alimentation de 12 28VDC le rend idéal pour être alimenté par la barrière de sécurité, assurant la sécurité et la fiabilité.

Avec une plage de température de sonde de -50 ~ 250 °C, ce compteur de niveau de fluide peut fonctionner même à des températures extrêmes.fournir une durabilité et assurer sa résistance aux environnements difficiles.

Les capteurs de niveau de carburant de capacité utilisés dans les solutions de suivi GPS sont de plus en plus populaires dans l'industrie.Le Kacise Fluid Level Meter est également un interrupteur de niveau capacitif et peut également être utilisé comme un capteur de niveau de fluide capacitif.

Le compteur de niveau de liquide Kacise est parfait pour les industries telles que le pétrole et le gaz, les produits chimiques, le traitement de l'eau et bien d'autres.il peut être utilisé dans un large éventail d'applications, y compris, mais sans s'y limiter:

• Surveillance du niveau de liquide dans les réservoirs de stockage
• Contrôle du niveau de liquide dans les réservoirs de mélange
• Gestion du niveau de fluide dans les réacteurs chimiques
• Régulation du niveau de liquide dans les usines de traitement des eaux
• Mesure du niveau de fluide dans l'exploration et la production de pétrole et de gaz

Le compteur de niveau de liquide Kacise est livré emballé dans un carton, ce qui garantit qu'il arrive au client en toute sécurité.

Assistance et services:

Notre produit Fluid Level Meter est livré avec un soutien technique complet et des services pour assurer son bon fonctionnement et sa précision.étalonnageNous offrons également des services d'entretien et de réparation pour maintenir votre appareil en parfait état.nous fournissons des ressources de formation et éducatives pour aider les utilisateurs à comprendre le produit et ses capacitésContactez-nous pour plus d'informations sur notre support technique et nos services.

Emballage et expédition

Emballage du produit:

• 1 compteur de niveau de liquide
• Manuel de l'utilisateur
• 2 piles AA
