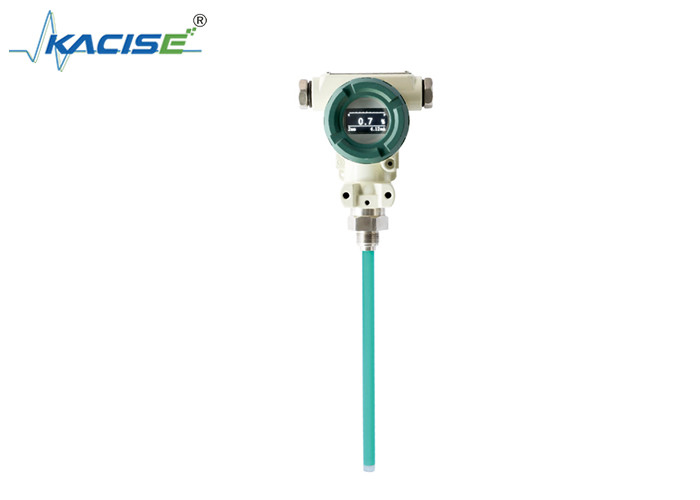

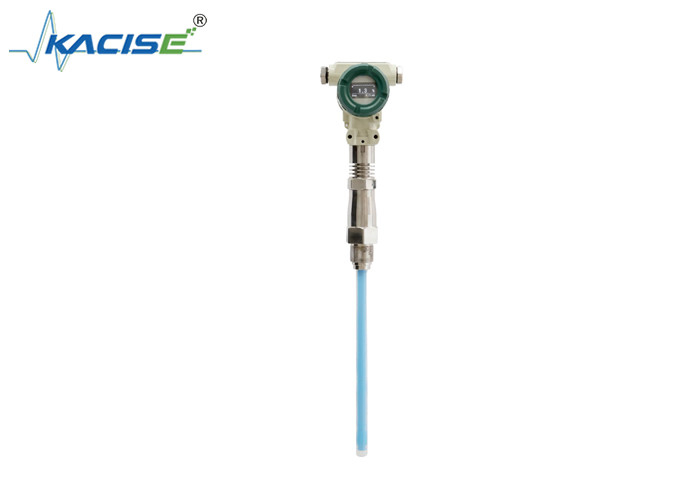

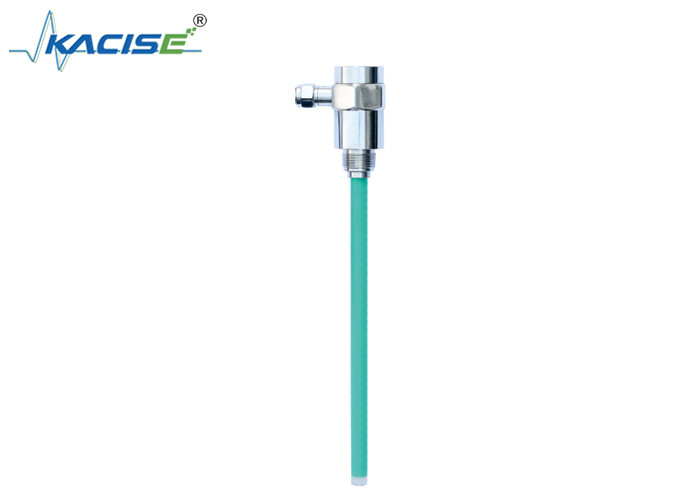

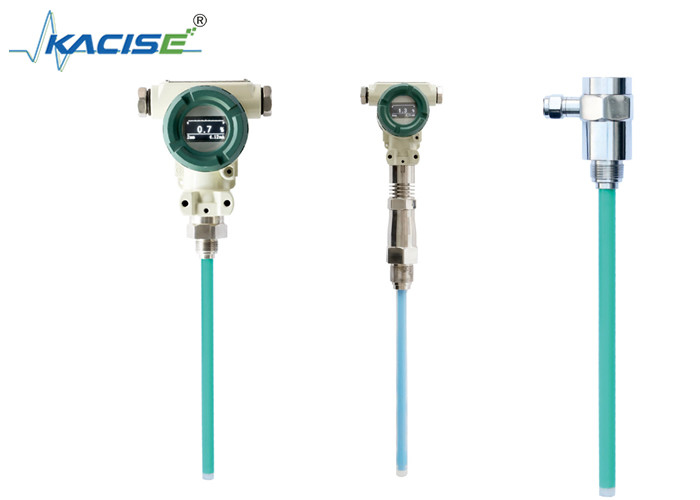

KCF6052-1-625mm 4-20mA Fluid Level Meter avec communication HART Température de la sonde -50-250C

Description du produit:

Le capteur capacitif de niveau de liquide KCF6052 est un outil de mesure polyvalent adapté à des environnements de mesure difficiles.liquides à viscosité élevéeIl est résistant aux chocs et facile à installer, ce qui en fait une solution fiable et rentable.et des capteurs magnétostrictifs et mesurer avec précision divers supports.

Le produit est équipé d'un circuit de détection de la capacité de radiofréquence avancé qui convertit la mesure en un signal électrique standard.Le processeur interne compense précisément la température et fournit une correction linéaire pour assurer une grande précisionLe capteur utilise la tomographie pour détecter automatiquement la constante diélectrique et les changements de température du milieu, calibrer automatiquement et s'adapter au milieu mesuré.Cela élimine le besoin de réétalonnage et assure l'adaptabilité aux différentes exigences de mesure dans des environnements complexesLe capteur a également une excellente résistance à la suspension, à la condensation, aux bulles et à d'autres conditions défavorables.

Le produit a un niveau de protection IP68, capable de gérer des environnements difficiles et de fournir des mesures stables pendant de longues périodes.

Caractéristique:

• Adaptation automatique, étalonnage automatique, sortie stable à long terme de la valeur de hauteur réelle.
• La capacité anti-suspension, anti-condensation, anti-bulles et autres anti-encrassement est super forte.
• Structure simple, pas de pièces mobiles, fiabilité élevée, moins de maintenance.
• Une variété de sorties de signaux est disponible pour un accès facile à différents systèmes.
• Il n'est pas affecté par la température, la gravité spécifique, la pression et d'autres facteurs du liquide mesuré.
• La résistance à la température la plus élevée est ≤ 250°C, la résistance à la pression la plus élevée est ≤ 4MPa et la durée de vie est longue.
• Bonne étanchéité, grade de protection IP68 (sauf 6052).
• Des mesures parfaites de protection contre le sur courant, la surtension et la polarité de puissance.
• Cycle de mesure: 0,5 seconde
• Stabilité à long terme: ≤ 0,1% FS/an
• Décalage de température: ≤ 0,02%FS/°C (dans la plage -40°C+80°C)
• Précision de mesure:

Lorsque la plage de mesure est inférieure ou égale à 300 mm, l'erreur absolue est inférieure ou égale à ±3 mm (y compris 3 mm);

Lorsque la plage de mesure est de 300 à 700 mm, le niveau de précision est de 1.0;

Lorsque la plage de mesure est de 700 à 2000 mm, le niveau de précision est de 0.5;

Paramètres techniques:

●Matériau humidifié: acier inoxydable 316, 1Gr18Ni19Tior ou PTFE

●Stabilité à long terme: ≤ 0,2%FS/an,

●Température dérivée: ≤ 0,02%FS/°C (plage de 0°70°C)

●Niveaux d'explosion: ExiraIIC T6 intrinsèquement sûr, Ext II C T5 ignifuge

●Protection:IP67

● Paramètres intrinsèquement sûrs:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installation

Avant l'installation, vous devez vérifier le modèle de produit, les paramètres techniques, le port d'installation,et de l'environnement d'application en détail pour s'assurer que le capteur sur site correspond à l'environnement d'installationSi vous trouvez des problèmes, contactez le personnel de vente dès que possible pour confirmer les questions d'installation ultérieure ou les questions de retour et d'échange, afin d'éviter les dommages causés par une mauvaise utilisation.Mesure inexacte ou dommage du produit.

Avertissement: il est interdit d'installer en direct, de démonter, de heurter, de laisser tomber ou de frapper fortement

Le capteur de niveau de liquide a une variété de méthodes d'installation et de fixation pour s'adapter aux différentes conditions du site.

1Le capteur est installé sur un récipient métallique scellé, qui peut être relié par une bride ou un fil.il peut être installé en type plug-in, comme indiqué sur la figure ci-dessous: installation de type rechargeable

2Le capteur est installé sur le récipient où il y a agitation, choc liquide, oscillation violente, etc. dans le milieu de mesure.Le capteur peut être installé avec un tuyau connecté à l'extérieur du conteneur par une bride ou une connexion filetée, comme indiqué sur la figure ci-dessous: installation externe

3Le milieu de mesure présente des mouvements, des chocs liquides, des oscillations violentes, etc., et le récipient ne dispose pas des conditions pour l'installation extérieure de tuyaux de raccordement.Lorsque l'installation du plug-in doit être utilisée, le capteur doit être équipé d'un tube de protection, la portée de mesure est supérieure à 1000 mm et le récipient doit être réservé.Ou installer un support fixe pour s'assurer que le capteur est endommagé en raison de l'impact violent du liquide.

4Le capteur peut être relié par bride ou fil lorsque le récipient non métallique ou la surface d'installation est isolé du bord intérieur du récipient.L'option de capteur doit utiliser une électrode auxiliaire ou une structure de manchon de protectionSi la structure requise n'est pas adoptée, le fonctionnement normal du capteur ne peut être garanti.vous devez installer vous-même l'électrode auxiliaire (utilisez une extrémité du fil métallique pour connecter la coque/la bride du capteur, et ajouter un contrepoids au fond du récipient à l'autre extrémité, et réserver une certaine longueur pour le fil afin d'éviter d'endommager le fil), comme indiqué sur la figure ci-dessous:Sur un récipient non métallique., filetées ou montées à la bride

5Le capteur peut être relié au support de montage par une bride ou un fil sur le récipient ouvert.Si la structure requise n'est pas adoptéeLes électrodes (connectez une extrémité du fil métallique à la coque ou à la bride du capteur,ajouter un objet de contrepoids au fond du récipient à une extrémité, réserver une certaine longueur pour le fil afin d'éviter de l'endommager), comme indiqué sur la figure ci-dessous: sur le récipient ouvert,installer le support (la position d'installation est à une distance de La distance du mur de la piscine doit être supérieure à 10 cm, sinon la mesure sera inexacte.

Applications:

Le Kacise Fluid Level Meter est conçu pour mesurer le niveau de fluide dans les réservoirs, les récipients et les tuyaux.traitement de l'eauLe capteur peut être installé dans les zones dangereuses comme dans les zones non dangereuses, et il est alimenté par la barrière de sécurité.

La plage de pression du compteur de niveau de liquide Kacise est de -0,1 MPa à 32 MPa, et il a une tension d'alimentation de 12 28 VDC. Le signal de sortie est de 4 20 mA,et peut également être utilisé avec HART Communication/485/CAN Bus CommunicationCela facilite l'intégration du capteur avec d'autres systèmes de l'usine.

Le compteur de niveau de liquide Kacise a une stabilité à long terme de ≤ 0,2% FS/an, ce qui garantit une mesure précise dans le temps.Ce qui signifie qu'il est résistant à la poussière et à l'eau.Cela le rend approprié pour une utilisation dans des environnements difficiles.

Le détecteur de niveau de liquide Kacise est idéal pour l'émetteur de niveau de carburant et les capteurs capacitifs pour la détection de niveau de point.Le capteur est facile à installer et à entretenir, et fournit des données de mesure fiables et précises.

Assistance et services:

Le produit Fluid Level Meter est soutenu par notre équipe complète de support technique et de services.Notre équipe de support technique est disponible pour vous aider avec toutes les questions ou préoccupations que vous pourriez avoir concernant l'installation ou le fonctionnement du produit Fluid Level MeterNous offrons également des services de réparation et d'entretien pour le produit Fluid Level Meter afin de s'assurer qu'il continue à fonctionner à son maximum.Notre équipe d'experts peut diagnostiquer et résoudre tous les problèmes qui peuvent survenir, ainsi qu'une maintenance préventive pour prolonger la durée de vie du produit.Nous offrons des services de formation pour vous aider à tirer le meilleur parti de votre produit Fluid Level Meter et à maximiser ses capacités.

Emballage et expédition

Emballage du produit:

• 1 compteur de niveau de liquide
• Manuel d'utilisation
• Matériel de montage

Pour la navigation:

• Expédition standard aux États-Unis
• Expédition internationale disponible
• Délai de livraison estimé: 3-7 jours ouvrables
