Le module de communication sans fil LoRa à longue distance a un courant d'exploitation de 562 mA et une puissance de transmission RF de 17 dBm

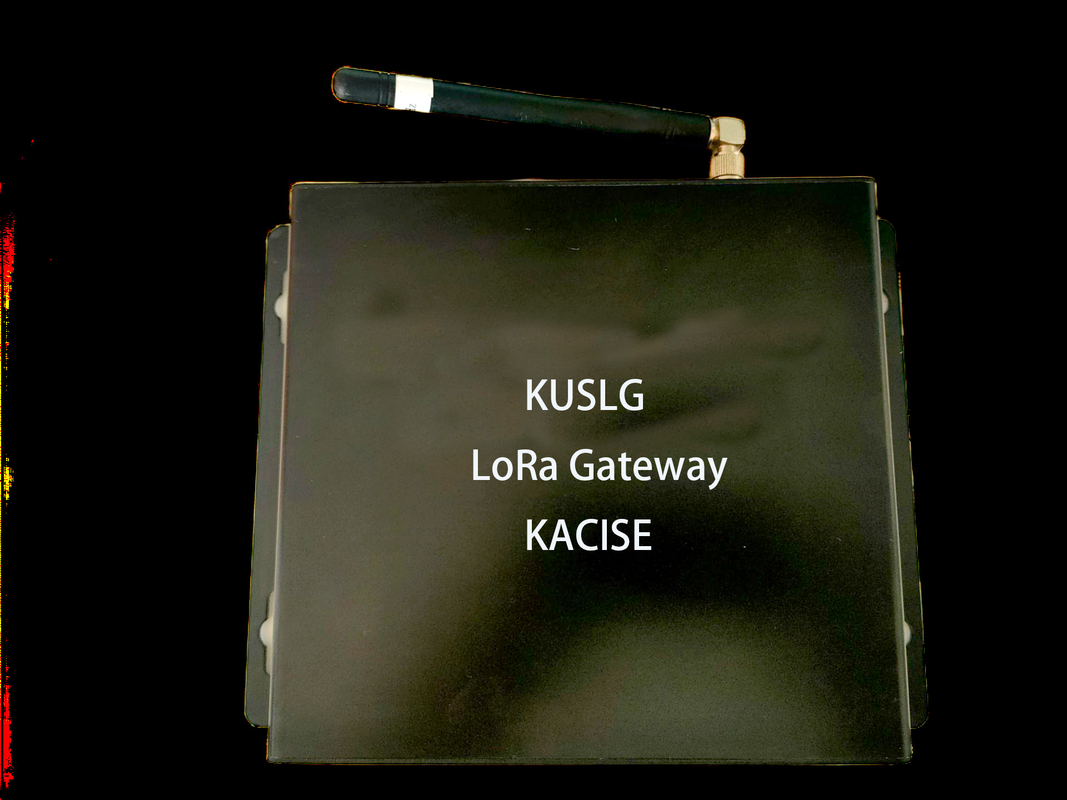

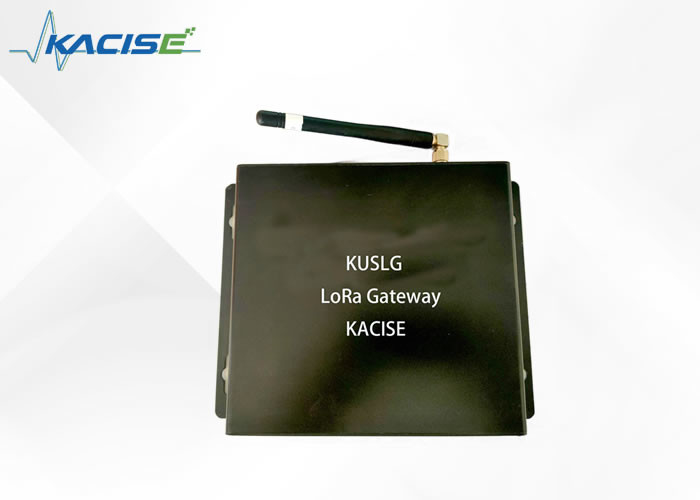

Passerelle LoRa

1.Introduction

LoRa est une technologie de communication sans fil à spectre étalé et LoRaWAN est un protocole de communication basé sur LoRa.

Comme le montre la figure ci-dessus, LoRaWAN définit Node, Gateway et Server, un total de 3 entités, en même temps, définit l'interface de communication entre les entités, et afin d'assurer « l'interconnexion » des produits des fabricants mondiaux, le LoRaWAN Le protocole (actuellement, la dernière version est V1.0.2) et les bandes de fréquences de divers pays (régions) sont divulgués.

LoRaWAN est devenu l'un des standards de l'industrie pour l'Internet des objets avec son caractère « standard, ouvert, gratuit et sécurisé », et on pense qu'il connaîtra autant de succès que le protocole IP il y a 30 ans.

2.Fonctionnalité

• Prend en charge les paramètres Web, ce qui améliore considérablement la facilité d'utilisation et la stabilité.
• Multicanal : Basé sur la puce SX1302, 8 canaux, jusqu'à 10 000 nœuds LoRa.
• Longue distance : L'environnement ouvert peut couvrir une zone d'un rayon de 5 km.
• Adaptatif : prise en charge de l'ADR, débit plus élevé, consommation d'énergie réduite, expansion facile.
• Compatibilité : Entièrement compatible avec LoRaWAN, « interopérable » avec les équipements de différents fabricants.
• Haute qualité : plateforme ARM de qualité industrielle, efficace et stable, basée sur le système Linux, mature et facile à utiliser.

3.Spécifications techniques

4. Alimentation électrique et installation

Comme indiqué dans la figure ci-dessous, utilisez l'« adaptateur secteur 12 V » (accessoire de passerelle) pour alimenter la « passerelle » et vous connecter à Internet/Intranet via le « routeur ».

5.Dimensions

6.Taux et fréquence

6.1 Distance de sensibilité du débit

Comme le montre le tableau ci-dessous, la station de base prend en charge 6 débits de communication. Plus le débit est élevé, plus la distance de communication effective est proche, et plus le débit est bas, plus la distance de communication effective est longue.

Afin de simplifier l'utilisation, le débit de communication est défini dynamiquement par le serveur, et ses règles sont : le nœud proche de la station de base et le signal est bon, le débit élevé est adopté, et le nœud éloigné de la station de base et le signal est faible, le faible débit est utilisé.C'est ce qu'on appelle l'ADR (Adaptive Data

Technologie (Taux).

6.2 Indicateurs de signal LoRa

Valeur d'intensité du champ RSSI : valeur normale -120 ~ -10 dBm, en dessous de -125 dBm le taux de perte de paquets sera plus élevé.

SNR : Valeur limite -20 dB.

6.3 Fréquence de communication

7 Communiquer avec les nœuds

En général, la station de base et le nœud communiquent bien.Si la communication échoue, résolvez la cause dans l'ordre suivant :

8.Définition de l'interface

La station de base suit strictement la norme LoRaWAN GSID (Gateway to Server Interface Definition).

D'une manière générale, tant que les 3 paramètres suivants sont définis, la base

La station peut être connectée à « n’importe quel » serveur LoRaWAN.

1) server_address (Explication : l'adresse du nom de domaine du serveur, par exemple

routeur.cn.thethings.network)

2) serv_port_up (Explication : port UDP téléchargé sur le serveur par la base

station, la valeur par défaut est 1700)

3) serv_port_down (Explication : Le serveur descend sur le port UDP du

station de base, la valeur par défaut est 1700)

La pile de protocoles du LoRaWAN GSID est illustrée dans la figure suivante

9. Problèmes courants et solutions

Q : Pourquoi le taux de perte de paquets est-il élevé entre les stations de base et les nœuds ?

R : Veuillez vérifier si l’antenne est correctement installée et adaptée.

Station de base <--> si l'environnement réseau Internet/intranet de l'

le serveur est fluide.

Si l'environnement récepteur est dur, tel que : les obstacles sont très

dense et il y a de fortes sources d'interférences.

Si le nœud a l'ADR activé pour réduire les interférences entre canaux.

Q : À quoi dois-je faire attention lors du test de proximité ?

R : Les stations de base et les nœuds doivent être espacés de plus de 10 mètres autant que possible.

possible.

Station de base intérieure Installez l'antenne « fibre de verre » <--> nœud pour retirer le

antenne

Station de base intérieure Installez une antenne « bâton de colle » <--> nœud pour installer une antenne « bâton de colle »

antenne "bâton"

Q : La qualité de la communication 4G est médiocre et le taux de perte de paquets est élevé.

R : Veuillez vérifier si l’antenne 4G est correctement installée et adaptée.

Vérifiez la qualité de votre signal 4G local.

10. Paramètres de configuration

Étape 1 : Préparez votre environnement réseau

La valeur par défaut de la station de base est 192.168.1.99, veuillez régler le PC sur 192.168.1.100 et connectez la station de base et le PC directement via le câble réseau.

Si vous souhaitez que la station de base soit directement connectée au serveur LoRaWAN dans le LAN, vous pouvez définir la station de base sur une IP statique, à ce stade, assurez-vous d'enregistrer l'adresse IP (comme indiqué dans la figure ci-dessus 172.16.0.123), sinon, le PC ne parviendra pas à se connecter à la station de base !

Principe : Le PC avec les paramètres de configuration doit être sur le même segment de réseau que la borne d'accès (par exemple 192.168.0.x ou 172.16.0.x).

Étape 2 : Connectez-vous à la station de base à l'aide d'un navigateur

Saisissez l'adresse IP de la station de base, utilisateur=invité, mot de passe=rimelink, puis cliquez sur « Connexion ».

Étape 3 : Configurer les paramètres

Paramètres de support : adresse et port du serveur, fréquence, puissance, adresse IP.Cliquez sur "OK" et cela prendra effet immédiatement !.

11.Afficher les journaux

Diagnostic 1 : si le nœud signale des données

Paquets RF reçus par le concentrateur :131<-- 131 paquets LoRa reçus

Diagnostic 2 : si le serveur répond au paquet de négociation de la passerelle

(Pare-feu activé)

PULL_DATA envoyé :5(100,00%accusé de réception) <-- La station de base et le

le serveur a normalement 5 poignées de main

Diagnostic 3 : si le serveur fournit des données de nœud

Paquets RF envoyés au concentrateur :2(46 octets) <--La station de base transmet

deux paquets LoRa en liaison descendante
