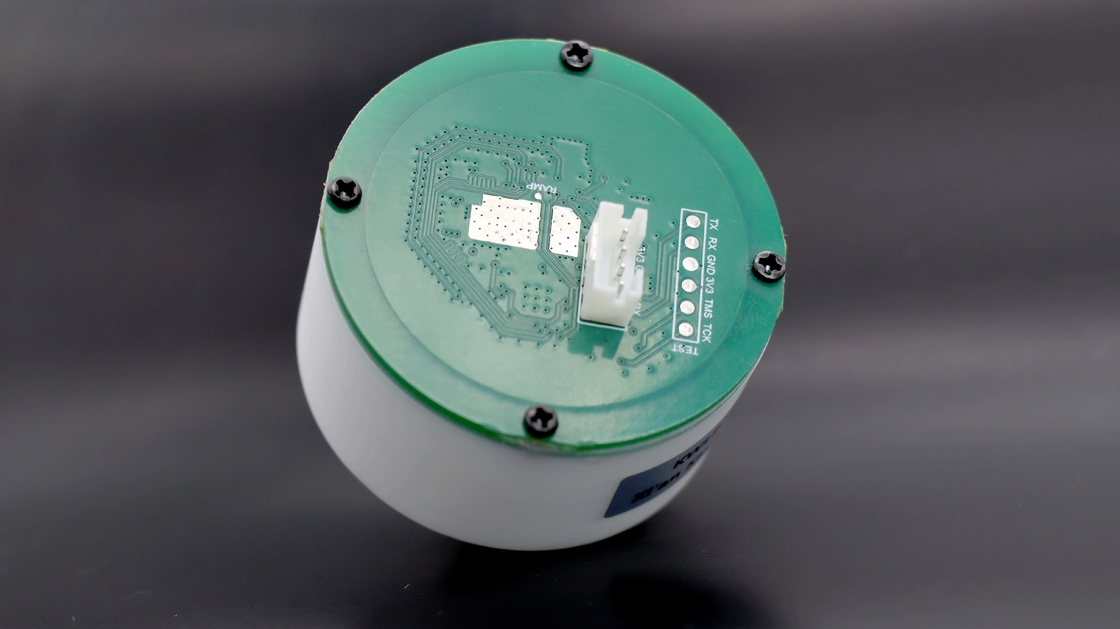

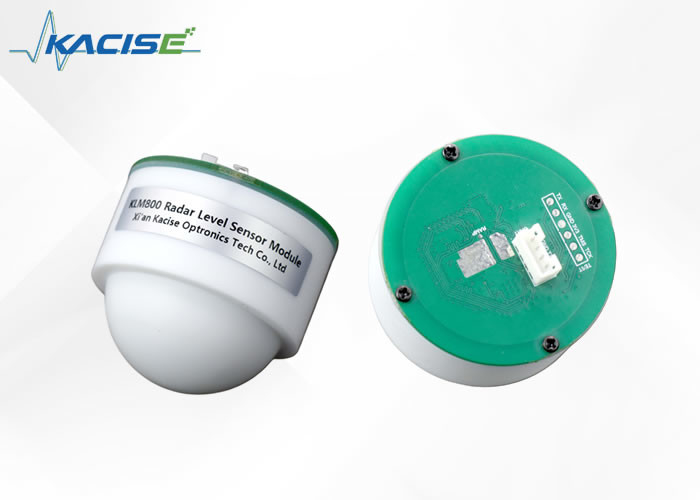

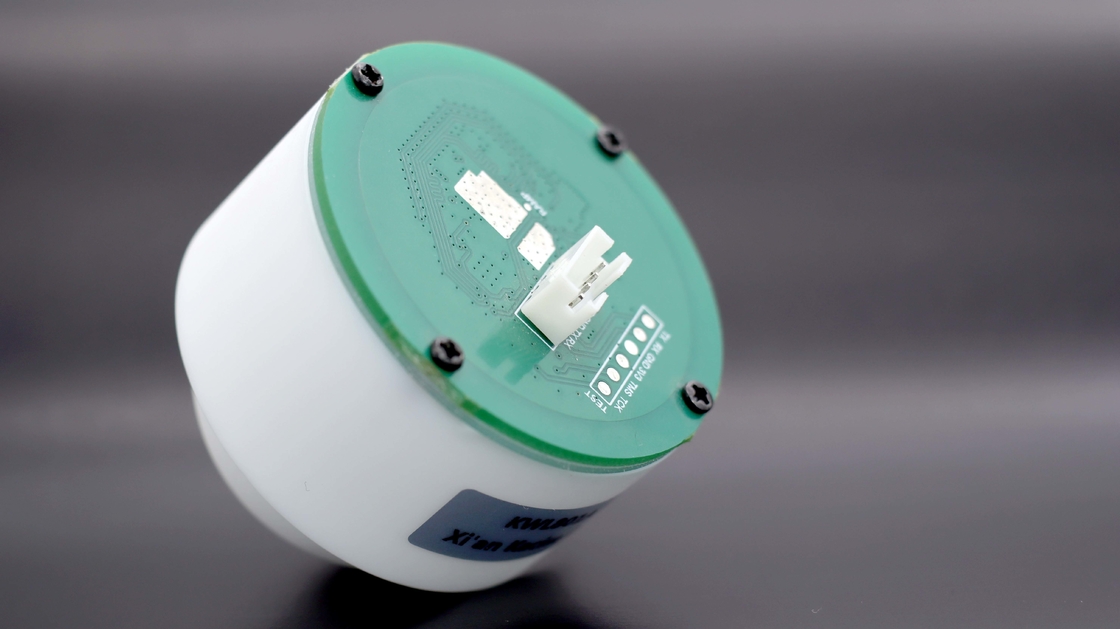

Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m

Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m

Capteur de niveau radar de 10 m de portée de mesure

module de capteur de niveau radar à haute intégration

Place of Origin:

CHINA

Nom de marque:

KACISE

Certification:

CE

Model Number:

KLM800

Nous contacter
Demandez un devis
Détails du produit
Fréquence d'acquisition:
160 ms/configurable
Étendue de mesure:
3m; 10m; 20m; 40m
Protocole de communication:
MODBUS
Dimensions des modules:
47 ou 64 mm de diamètre
Modèles de produits:
KLM800_485
Largeur du faisceau d'antenne:
± 2,75°
Voltage d'alimentation:
9 à 24 V
Température de fonctionnement:
-20 à 70 °C
Mettre en évidence:

Capteur de niveau radar de 10 m de portée de mesure

,

module de capteur de niveau radar à haute intégration

Conditions de paiement et d'expédition
Minimum Order Quantity
2
Prix
120
Packaging Details
Carton
Payment Terms
100% payment in advance
Description du produit

Description du produit:

Le composant radar à ondes millimétriques est constitué de trois parties principales: unité de radiofréquence, unité de traitement et antenne de carte imprimée.Ce type de radar a la capacité unique de détecter des cibles à travers divers obstacles comme la pluie.En outre, le radar à ondes millimétriques possède une intégration élevée, une petite taille et une interface flexible.

Le radar du compteur de niveau est basé sur la technologie du radar à ondes millimétriques et mesure la hauteur de l'antenne par rapport au niveau du liquide.y compris dans les rivières, réservoirs et réservoirs.

Les modules pour le radar peuvent provenir d'une gamme de dispositifs.Le module de suivi radar peut être utilisé dans des conditions de travail à l'état solide et liquide et fonctionne avec le support d'une puce haute fréquence 80GLa configuration de l'antenne de l'objectif peut également être adaptée à différents environnements.

Dans l'ensemble, ce produit est très utile dans une gamme d'industries telles que l'ingénierie de la conservation de l'eau, les stations de traitement des eaux usées et les usines chimiques pétrolières.

Caractéristiques:

● Une forte intégration

● Petit volume

● Interface flexible

● Il détecte les cibles à travers les obstacles tels que la lumière, la pluie, la poussière, le brouillard ou le gel.

● De petits capteurs fonctionnant toute la journée.



Paramètres techniques:

Numéro de modèle KLM800_485
Fréquence de mesure 80 GHz
Les moyens de communication RS_485
Fréquence d'acquisition 160 ms/configurable
Courant de fonctionnement 12V 30MA
Précision de mesure de la distance ± 2 mm
Protocole de communication modbus
Largeur du faisceau d'antenne ± 2,75°
Voltage d'alimentation 9 à 24 V
Plage de mesure 3m; 10m; 20m; 40m
Dimensions des modules

un diamètre de 47 mm

diamètre de 64 mm

Humidité de travail 0 à 95%
Température de fonctionnement -20 à 70 °C



Les dimensions:

Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m 0



Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m 1Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m 2

Applications:

● Enquête sur la conservation des eaux des rivières, des réservoirs et autres

● Mesure du niveau du réservoir et du niveau de l'eau

● Projet de conservation de l'eau

● Plan de traitement des eaux usées

● Une usine de pétrochimie



L'alimentation électrique et les communications

L'interface du module est représentée sur la figure suivante:

Interface Nom Fonction
1 Téléchargez la bouche. Pour la mise à niveau du micrologiciel STLINK et le débogage de la simulation
2 Port d'alimentation électrique 3.3 V d'alimentation électrique, GND
3 Port de série Utilisé pour l'émission de commandes de synchronisation



Instructions d'installation de l'équipement

Lors de l'installation du module, essayez de le maintenir fixe pour éviter les tremblements du module et de garder l'environnement le plus ouvert possible.

1- la distance entre le module et la surface de l'eau est supérieure à 30 cm pour que la face avant du module (surface de l'antenne) soit parallèle au niveau du liquide de mesure;

2. la distance entre le module et le bord du réservoir, le bord de la piscine, le bord du barrage fluvial et le bord de la piscine est supérieure à 1 m;



3. choisir le moins volatil est l'emplacement du module d'installation (essayer de ne pas installer dans le port d'injection et la sortie, l'ondulation est grande, l'ondulation, plus la précision de mesure est grande,le pire).

4. Diagramme d'installation

Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m 3

Garantir dans la portée du faisceau sans distraction, comme les rives de la rivière.

Points à noter

L'installation du module doit être maintenue aussi longtemps que possible, éviter les tremblements du module, l'environnement environnant doit être ouvert autant que possible.

1La distance entre le module et la surface de l'eau est supérieure à 30 cm pour que la face avant du module (surface de l'antenne) soit parallèle au niveau du liquide de mesure.

2. la distance entre le module et le bord du réservoir, le bord de la piscine, le bord du barrage fluvial et le bord de la piscine est supérieure à 0,5 m;

3. choisir l'emplacement moins volatile du module d'installation (essayer de ne pas l'installer dans le port d'injection et la sortie, l'ondulation est grande, l'ondulation, plus la précision de mesure est grande,le pire))

Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m 4

Un protocole de communication par port série

Tête de cadre (1B) 0XFF
Décharge de mesure (4B) Mesure de la hauteur (type à virgule flottante, en centimètres)
Vérifiez et (1 b) Le résultat de la mesure est arrondi, l'octet élevé et l'octet bas sont additionnés et l'octet bas est pris comme somme de contrôle

Par exemple, les données envoyées sont FF 2A 4B 90 42 47, où FF est l'en-tête de la trame, les 4 octets du milieu "2A 4B 90 42" sont les informations de distance,et la taille de l'extrémité définit sa véritable information à 42 90 4B 2A (type de virgule flottante hexadimale), qui est converti en 72,1468 cm décimaux.

47 est une somme de contrôle, son calcul est le suivant:

Première à convertir la distance en virgule flottante 72.1468 uint32_t entier (4 octets) à 72, en bas niveau en deux octets 0 (HEX 0), bas de 72 (HEX 48) comme la somme de contrôle comme tête de cadre bas,haut + entier + entier pour prendre de bas 8 bits, (FF + 0 x00 + 0 x48) et 0 x47 x00ff = 0.

Ajouter le mode de test SScom

Peut être testé à l'aide d'un port série (SScom manuel):

1Utilisez le module de port série USB connecté à l'interface USB de l'ordinateur, ouvrez le logiciel de débogage série SSCOM, choix

le port correct;

2.Envoyer l'AT + TLVS = 1 n, pour convertir la chaîne de sortie, selon l'envoyer la commande

"AT + START n";

3.La chaîne de sortie



Module de capteur de niveau radar KLM800 à haute intégration avec une largeur de faisceau d'antenne de ±2,75° et une portée de mesure de 10 m 5



Remarque: le débit baud par défaut à 960. Si vous ouvrez une chaîne sans côté droit de SSCOM, cliquez sur l'extension à droite de "Enregistrer les paramètres" pour l'afficher.

Spécification commune des instructions
AT+STARTn Démarrez la commande
AT+RESETn Réinitialiser la commande
AT+BAUD = 9600n Commande de taux de baud
AT+TIME = 160n Cycle de trame (c'est-à-dire modifier l'intervalle de sortie)
À lire Vérifiez que la configuration commune est correcte
AT+TLVS = 1n Modifier la sortie (par défaut 0 en hexadécimal)

Nom de l'entreprise:

Dans l'état de fonctionnement du MCU, pour configurer, envoyer d'abord la commande de réinitialisation (interrompre le travail), personnaliser la commande d'entrée, puis envoyer la commande de réinitialisation (mettre en œuvre la configuration),et envoyer la commande de démarrage.



Le protocole de communication MODBUS RTU

1.Instructions d'installation: code de fonction 0 x 10

(1) RRéglages d'usine

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Longueur des données Données Le CRC
0x7F 0x10 0x10 00 0x00 01 0x02 0x00 00 0x9E 33

Définition des données: 0 pour restaurer les paramètres d'usine, 1 pour redémarrer le programme.

Données de réponse:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x10 0x10 00 0x00 01 0x0F 17

Des exemples:

Demande: 7 f 10 10 00 00 02 00 00 9 et 33 01

Réponse: 7 f 10 10 00 00 0 f 17 01

Où la partie 00 00 des données signifie restaurer les paramètres d'usine.

(2)De l'adresse de la machine

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Longueur des données Données Le CRC
0x7F 0x10 0x20 01 0x00 01 0x02 0x00 01 Pour les appareils électroniques

Définition des données: fourchette de valeurs 1 à 247.

Données de réponse:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x10 0x20 01 0x00 01 0x51 D7

Des exemples:

Demande: 7F 10 20 01 00 01 02 00 01 6E 21

Réponse: 7 f 10 20 01 00 01 51 D7

La partie de données 00 01 indique que l'adresse slave est définie sur 1.



(3)Période de mesure

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Longueur des données Données Le CRC
0x7F 0x10 0x20 46 0x00 02 0x04 Le numéro de téléphone: 0x40 19

Définition des données: La valeur des données est Float data, l'unité est en mètres, la valeur de longueur des données est de 4 octets, le format des données est de 16 bits de données à l'avant, de 16 bits de données à l'arrière.

Données de réponse:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x10 0x20 46 0x00 02 0xA1 C3

Des exemples:

Demande: 7 46 00 02 04 f 10 20 00 00 41 30 à 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 dans lequel la partie de données des données en virgule flottante qui est de 11 mètres.



(4) Mesurer l'intervalle de temps

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Longueur des données Données Le CRC
0x7F 0x10 0x20 2E 0x00 01 0x02 0x03 E8 0xA8 C0

Définition des données: définir l'intervalle de temps de collecte des données du compteur de niveau de l'eau, en unité ms, et la valeur minimale est de 100 ms.

Données de réponse:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x10 0x20 2E 0x00 01 0x60 1E

Des exemples:

Demande: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Réponse: 7F 10 20 2E 00 01 60 1E

Parmi eux, la partie de données 03 E8 est convertie en 1000 décimales, c'est-à-dire que l'intervalle d'acquisition des données est fixé à 1000 ms.



(5)Taux de débit de communication

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Longueur des données Données Le CRC
0x7F 0x10 0x20 02 0x00 01 0x02 0x25 80 0xB4 E2

Définition des données: débit baud de communication: 4800,9600,19200.



Données de réponse:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x10 0x20 02 0x00 01 Le nombre d'équipements utilisés

Des exemples:

Demande: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Réponse: 7F 10 20 02 00 01 A1 D7

La partie de données 28 80 signifie que le débit baud de communication est réglé à 9600.



2.Instruction de requête: code de fonction 0x03

Les États membresÀ partir de l'adresse de la machine

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x03 0x20 01 0x00 01 0xD4 14

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x03 0x02 0x00 01 0x51 8E

Définition des données: fourchette de valeurs 1 à 247.

Des exemples:

Demande: 7 f 03 01 00 20 01 D4 14

Réponse: 7f 03 02 0 01 51 8 e

La partie de données 00 01 signifie que l'adresse slave est 1.



(2)Capacité de portée

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x03 0x20 46 0x00 02 0x24 00

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x03 0x04 Le numéro de téléphone: 0x54 70

Définition des données: La valeur des données est Float data, l'unité est en mètres, la valeur de longueur des données est de 4 octets, le format des données est de 16 bits de données à l'avant, de 16 bits de données à l'arrière.

Des exemples:

Demande: 7 46 f 03 20 00 00 02 24

Réponse: 7f 03 04 00 00 41 30 54, 70

La partie de données 00 00 41 30 est convertie en données en virgule flottante, soit 11 mètres.









(3) Taux de communication de Baud

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x03 0x20 02 0x00 01 0x24 14

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x03 0x02 0x28 80 Le nombre d'étoiles

Des exemples:

Demande: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

La partie de données 28 80 signifie que le débit de communication est de 9600.



(4) Mesurer l'intervalle de temps

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x03 0x20 2E 0x00 01 0xE5 D0

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x03 0x02 0x03 E8 0x90 F0

Définition des données: définir l'intervalle de temps de collecte des données du compteur de niveau de l'eau, en unité ms, et la valeur minimale est de 100 ms.

Des exemples:

Demande: 7F 03 20 2E 00 01 EF C3

Réponse: 7 f 03 02 90 F0 03 E8

Parmi elles, la partie de données 03 E8 a été convertie en 1000 décimales, ce qui indique que l'intervalle d'acquisition des données était de 1000 ms.

(5)Résultats des mesures des requêtes

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x04 Le nombre de points d'entrée 0x00 02 Le numéro d'immatriculation

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x04 0x04 0x04 19 3F 9E 0x25 2C

Définition des données: la valeur des données est de type Float, l'unité est en mètres.La signification du résultat de mesure est associée au type de mesure., et le niveau d'eau par défaut.

Des exemples:

Demande: 7 4 0 f une 48 0 0 f 00 02 e

Réponse: 7 f 04 04 04 19 3 f 9 e 25 2 c

La partie de données 04 19 3F 9E est convertie en données en virgule flottante de 1,2345 mètre.

19049 e3f, en un seul endroit, avec la bonne position.

(6)Version de requête

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0x7F 0x03 0x20 04 0x00 02 0x48 14

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x03 0x04 Le numéro de référence: 0x1D 63

Définition des données: les données sont au format de codage BCD, 0x20 0x23 0x05 0x12, ce qui signifie données 20230512.

(7)Dispositifs de requête d'adresse de diffusion

Commande de demande:

Adresse du dispositif Code de fonction Adresse de départ Nombre de registres Le CRC
0xFF 0x03 0x20 01 0x00 01 0xCB D4

Données de réponse:

Adresse du dispositif Code de fonction Longueur des données Données Le CRC
0x7F 0x03 0x02 Le numéro de référence est le numéro de référence. 0xD1 AE

Définition des données: 0x7F dans les données est l'adresse 485 du dispositif.



Assistance et services:

Notre support technique et nos services pour les produits de capteurs d'accéléromètres comprennent:

  • Assistance à l'installation et au montage
  • Résolution de problèmes et diagnostics
  • Services de réparation et de remplacement
  • Documentation technique et ressources

Emballage et expédition

Emballage du produit:

Le capteur d'accéléromètre sera emballé dans une boîte en carton robuste avec un matériau d'amortissement pour éviter tout dommage pendant le transport.La boîte sera également étiquetée avec le nom du produit et les instructions de manutention nécessaires.

Pour la navigation:

Le produit sera expédié par transport terrestre standard, sauf si l'expédition accélérée est demandée et payée par le client.Les frais d'expédition seront calculés en fonction de la destination et du poids du colis.Les clients recevront un numéro de suivi une fois le colis expédié.

Envoyez votre demande directement à nous

Politique de confidentialité Chine Bonne qualité Mesureur de niveau de liquide Le fournisseur. 2018-2025 Xi'an Kacise Optronics Co.,Ltd. Tous les droits réservés.
