Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C

Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C

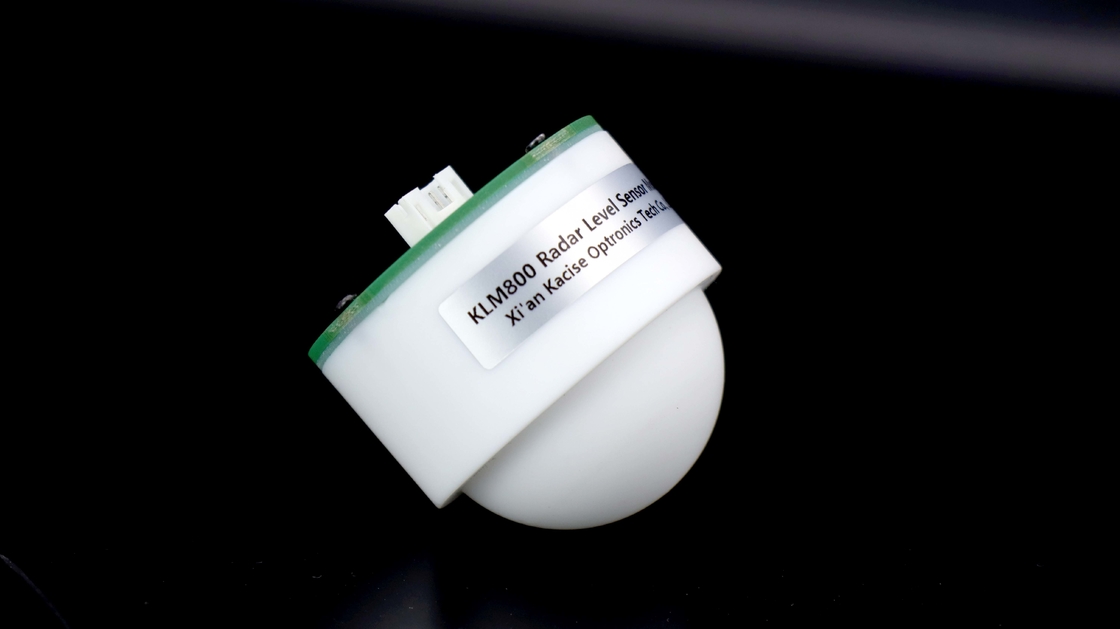

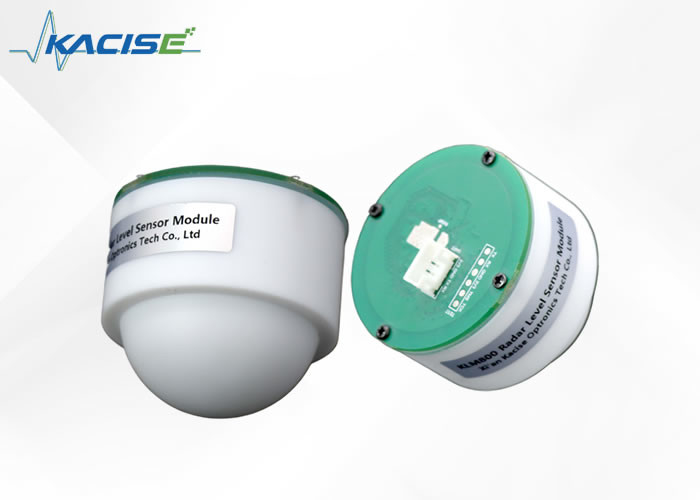

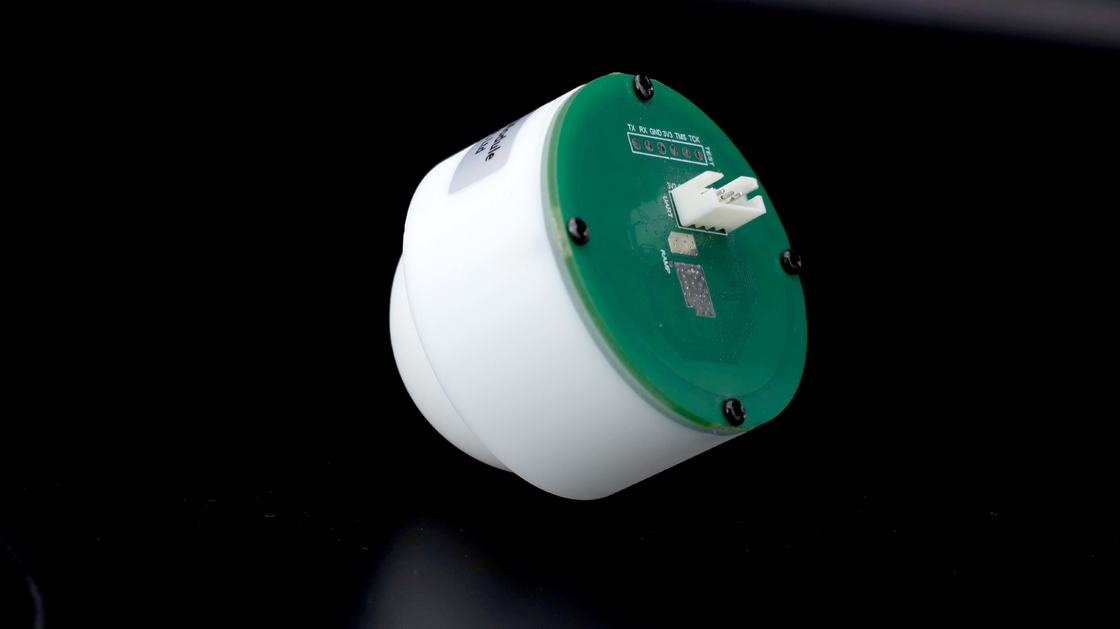

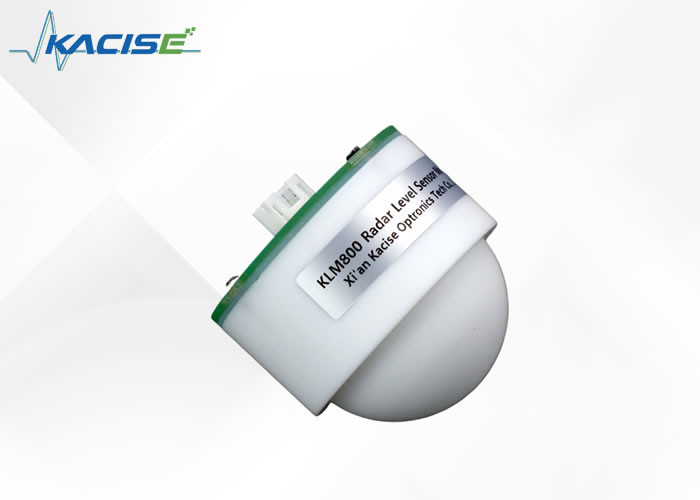

Module de capteur de niveau radar de communication RS485

Radar Level Sensor Module

Place of Origin:

CHINA

Nom de marque:

KACISE

Certification:

CE

Model Number:

KLM800

Nous contacter
Demandez un devis
Détails du produit
Température de fonctionnement:
-20 à 70 °C
Fréquence de mesure:
80GHz
Modèles de produits:
KLM800_485
Protocole de communication:
MODBUS
Dimensions des modules:
47 ou 64 mm de diamètre
Humidité de travail:
0~95%
Fréquence d'acquisition:
160 ms/configurable
Voltage d'alimentation:
9 à 24 V
La communication:
RS485
Mettre en évidence:

Module de capteur de niveau radar de communication RS485

,

Radar Level Sensor Module

Conditions de paiement et d'expédition
Minimum Order Quantity
2
Prix
120
Packaging Details
Carton
Payment Terms
100% payment in advance
Description du produit

Description du produit :

Le composant radar à ondes millimétriques est une technologie essentielle car il se compose de différentes unités telles que l'unité de radiofréquence, l'unité de traitement et l'antenne à circuit imprimé. Cela permet au radar à ondes millimétriques de détecter des cibles sans être gêné par des obstacles sur son chemin comme la pluie, le brouillard, la poussière, le gel et la lumière. Le radar à ondes millimétriques est un petit capteur hautement intégré, flexible et efficace, ce qui en fait un excellent choix pour diverses applications.

Ce produit, appelé radar de niveau, est une version améliorée du radar à ondes millimétriques. Il mesure la hauteur de l'antenne radar par rapport au niveau du liquide. Il est largement utilisé pour mesurer les ressources en eau des rivières, des réservoirs, des citernes et des niveaux d'eau. Le produit présente de nombreux avantages par rapport aux autres technologies, tels que sa petite taille, son intégration élevée et son interface flexible. Il s'agit d'un capteur qui peut fonctionner 24 heures sur 24, ce qui en fait un choix idéal dans diverses industries et applications.

Les modules utilisés dans ce produit peuvent être dérivés des appareils suivants. Le module de télémétrie radar utilise une puce haute fréquence 80G, capable de prendre en charge la télémétrie dans les états solides et liquides. Le produit est également conçu avec une antenne à lentille de configuration, qui permet de s'adapter à différents environnements.

Le radar de mesure de niveau est fréquemment utilisé dans différentes industries telles que l'ingénierie de conservation de l'eau, les usines de traitement des eaux usées et les usines de produits chimiques pétroliers. Son haut niveau d'intégration, sa petite taille et son interface flexible en font la solution idéale pour de nombreuses industries.

Caractéristiques:

● Forte intégration

● Petit volume

● Interface flexible

● Il peut détecter des cibles à travers des obstacles tels que la lumière, la pluie, la poussière, le brouillard ou le gel

● Petits capteurs qui fonctionnent toute la journée



Paramètres techniques :

Numéro de modèle KLM800_485
Fréquence de mesure 80 GHz
Moyens de communication RS_485
Fréquence d'acquisition 160 ms/configurable
Courant d'opération 12V 30MA
Précision de mesure de distance ±2 mm
Protocole de communication Modbus
Largeur du faisceau de l'antenne ±2,75°
Tension d'alimentation 9-24 V
Plage de mesure 3 m; 10 m; 20 m; 40 m
Dimensions des modules

47 mm de diamètre

64 mm de diamètre

Humidité de travail 0 à 95 %
Température de fonctionnement -20~70℃



Dimensions:

Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C 0



Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C 1Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C 2

Applications :

● Enquête sur les rivières, les réservoirs et autres réserves d'eau

● Mesure du niveau du réservoir et du niveau d'eau

● Projet de conservation de l'eau

● Plan de traitement des eaux usées

● Usine chimique pétrolière



Alimentation électrique et communication

L'interface du module est illustrée dans la figure suivante :

Interface Nom Fonction
1 Télécharger la bouche Pour la mise à niveau du micrologiciel STLINK et le débogage de simulation
2 Port d'alimentation Alimentation 3,3 V, GND
3 Port série Utilisé pour l'émission de commandes de synchronisation



Instructions d'installation de l'équipement

Lors de l'installation du module, essayez de le maintenir fixe pour éviter les tremblements du module et garder l'environnement environnant aussi ouvert que possible.

1. La distance entre le module et la surface de l'eau est supérieure à 30 cm pour garantir que la face avant du module (surface de l'antenne) est parallèle au niveau du liquide de mesure ;

2. La distance entre le module et le bord du réservoir, le bord de la piscine, le bord du barrage de la rivière et le bord de la piscine est supérieure à 1 mètre ;



3. Choisissez l'emplacement le moins volatil du module d'installation (essayez de ne pas l'installer dans le port d'injection et l'ondulation de sortie est grande, plus l'ondulation est grande, plus la précision de mesure est élevée, pire c'est).

4. Schéma d'installation

Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C 3

Garantie dans le cadre du faisceau sans distractions, telles que les rives de la berge du fleuve.

Points à noter

L'installation du module doit être maintenue constante autant que possible, éviter les fluctuations du module et ouvrir l'environnement autant que possible.

1. La distance entre le module et la surface de l'eau est supérieure à 30 cm pour garantir que la face avant du module (surface de l'antenne) est parallèle au niveau du liquide de mesure

2. La distance entre le module et le bord du réservoir, le bord de la piscine, le bord du barrage de la rivière et le bord de la piscine est supérieure à 0,5 mètre ;

3. Choisissez l'emplacement le moins volatil du module d'installation (essayez de ne pas l'installer dans le port d'injection et l'ondulation de sortie est grande, l'ondulation, plus la précision de la mesure est grande, pire c'est))

Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C 4

Un protocole de communication de port série

Tête de cadre (1B) 0XFF
Mesurer le licenciement (4B) Mesure de la hauteur (type à virgule flottante, en centimètres)
Vérifiez et (1 b) Le résultat de la mesure est arrondi, l'octet haut et l'octet bas sont additionnés et l'octet bas est considéré comme la somme de contrôle.

Par exemple, les données envoyées sont FF 2A 4B 90 42 47, où FF est l'en-tête de trame, les 4 octets du milieu « 2A 4B 90 42 » sont les informations de distance et l'extrémité de taille définit ses vraies informations sur 42 90 4B 2A (type à virgule flottante hexadécimale), qui est converti en décimal 72,1468 cm.

47 est une somme de contrôle, son calcul est le suivant :

Tout d'abord, convertissez la distance à virgule flottante 72,1468 uint32_t entier (4 octets) en 72, au niveau bas en deux octets 0 (HEX 0), le plus bas de 72 (HEX 48) comme somme de contrôle comme tête de trame basse, haut + + entier entier pour prendre les 8 bits bas, (FF + 0 x00 + 0 x48) et 0 x47 x00ff = 0.

Ajout : mode test SScom

Peut être testé en utilisant un port série pour aider (main SScom) :

1. Utilisez le module de port série USB connecté à l'interface USB de l'ordinateur, ouvrez le logiciel de débogage série SSCOM, choisissez

Le bon port ;

2. Envoyez AT + TLVS = 1 n, pour convertir la chaîne de sortie, selon l'envoi de la commande

"À + DÉBUT n";

3.La chaîne de sortie



Module de capteur de niveau de radar RS485 de communication KLM800 pour environnements de -20 à 70 °C 5



Remarque : le débit en bauds par défaut est de 9 600. Si vous ouvrez une chaîne sans côté droit de SSCOM, cliquez sur l'extension à droite de « Enregistrer les paramètres » pour l'afficher.

Spécification d'instruction commune
À+DÉMARRERn Démarrer la commande
À+RÉINITIALISER Commande de réinitialisation
AT+BAUD=9600n Commande de débit en bauds
À+TEMPS = 160n Cycle de trame (c'est-à-dire modification de l'intervalle de sortie)
À+LIREn Vérifiez que la configuration commune est correcte
AT+TLVS=1n Modifier la sortie (la valeur par défaut est 0 en hexadécimal)

Remarques :

Dans l'état de fonctionnement du MCU, pour configurer, envoyez d'abord la commande de réinitialisation (interrompre le travail), personnalisez la commande d'entrée, puis envoyez la commande de réinitialisation (rendre la configuration effective) et envoyez la commande de démarrage.



Le protocole de communication MODBUS RTU

1. Instructions de configuration : code de fonction 0 x10

(1)RParamètres d'usine du magasin

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x10 00 0x00 01 0x02 0x00 00 0x9E 33

Définition des données : 0 pour restaurer les paramètres d'usine, 1 pour redémarrer le programme.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x10 00 0x00 01 0x0F 17

Exemples :

Demande : 7 f 10 10 00 00 02 00 00 9 e 33 01

Réponse : 7 f 10 10 00 00 0 f 17 01

Où la partie de données 00 00 signifie restaurer les paramètres d'usine.

(2)À partir de l'adresse de la machine

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 01 0x00 01 0x02 0x00 01 0x6E 21

Définition des données : plage de valeurs 1 à 247.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 01 0x00 01 0x51 D7

Exemples :

Demande : 7F 10 20 01 00 01 02 00 01 6E 21

Réponse : 7 f 10 20 01 00 01 51 D7

La partie de données 00 01 indique que l'adresse de l'esclave est définie sur 1.



(3)Plage de mesure

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 46 0x00 02 0x04 0x00 00 41 30 0x40 19

Définition des données : La valeur des données est des données flottantes, l'unité est le mètre, la valeur de la longueur des données est de 4 octets, le format des données est de 16 bits de données faibles à l'avant et de 16 bits de données élevés à l'arrière.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 46 0x00 02 0xA1 C3

Exemples :

Sur demande : 7 46 00 02 04 du 10 20 00 00 41 30 au 40 19

Objet : 7F 10 20 46 00 02 A1 C3

00 00 41 30 dans lequel la partie de données des données à virgule flottante est de 11 mètres.



(4)Mesurer l'intervalle de temps

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 2E 0x00 01 0x02 0x03 E8 0xA8 C0

Définition des données : définissez l'intervalle de temps de collecte des données du compteur de niveau d'eau, l'unité ms, et la valeur minimale est de 100 ms.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 2E 0x00 01 0x60 1E

Exemples :

Demande : 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Réponse : 7F 10 20 2E 00 01 60 1E

Parmi eux, la partie de données 03 E8 est convertie en décimal 1000, c'est-à-dire que l'intervalle d'acquisition des données est fixé à 1000 ms.



(5) Débit en bauds de communication

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 02 0x00 01 0x02 0x25 80 0xB4 E2

Définition des données : Débit en bauds de communication : 4800,9600,19200.



Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 02 0x00 01 0xA1 D7

Exemples :

Demande : 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Réponse : 7F 10 20 02 00 01 A1 D7

La partie de données 28 80 signifie que le débit en bauds de communication est défini sur 9600.



2. Instruction de requête : code de fonction 0x03

(1)À partir de l'adresse de la machine

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 01 0x00 01 0xD4 14

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x00 01 0x51 8E

Définition des données : plage de valeurs 1 à 247.

Exemples :

Demande : 7 f 03 01 00 20 01 D4 14

Réponse : 7 f 03 02 0 01 51 8 e

La partie de données 00 01 signifie que l'adresse de l'esclave est 1.



(2)Capacité de portée

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 46 0x00 02 0x24 00

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x04 0x00 00 41 30 0x54 70

Définition des données : La valeur des données est des données flottantes, l'unité est le mètre, la valeur de la longueur des données est de 4 octets, le format des données est de 16 bits de données faibles à l'avant et de 16 bits de données élevés à l'arrière.

Exemples :

Demande : 7 46 f 03 20 00 00 02 24

Réponse : 7 f 03 04 00 00 41 30 54, 70

La partie de données 00 00 41 30 est convertie en données à virgule flottante, soit 11 mètres.









(3) Débit de communication en bauds

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 02 0x00 01 0x24 14

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x28 80 0x8D 7E

Exemples :

Demande : 7 f 20 00 02 03 01 24 14

Ré: 7F 03 02 25 80 8B 7E

La partie de données 28 80 signifie que le débit en bauds de communication est de 9600.



(4)Mesurer l'intervalle de temps

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 2E 0x00 01 0xE5 D0

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x03 E8 0x90 F0

Définition des données : définissez l'intervalle de temps de collecte des données du compteur de niveau d'eau, l'unité ms, et la valeur minimale est de 100 ms.

Exemples :

Demande : 7F 03 20 2E 00 01 EF C3

Réponse : 7 f 03 02 90 F0 03 E8

Parmi eux, la partie de données 03 E8 a été convertie en décimal 1000, indiquant que l'intervalle d'acquisition des données était de 1000 ms.

(5)Rechercher les résultats des mesures

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x04 0x0A 0F 0x00 02 0x48 0E

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x04 0x04 0x04 19 3F 9E 0x25 2C

Définition des données : La valeur des données est de type Float, l'unité est le mètre. La valeur de longueur des données est de 4 octets, le format des données pour les 16 bits inférieurs des données est le premier, les 16 bits supérieurs sont les données suivantes. La signification du résultat de la mesure est associée au type de mesure et la valeur par défaut est le niveau d'eau.

Exemples :

Demande : 7 4 0 fa 48 0 0 f 00 02 e

Réponse : 7 f 04 04 04 19 3 f 9 e 25 2 c

La partie de données 04 19 3F 9E est convertie en données à virgule flottante soit 1,2345 mètre.

19049 e3f, à un endroit, avec position haute à droite.

(6)Version de requête

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 04 0x00 02 0x48 14

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x04 0x20 23 05 12 0x1D 63

Définition des données : Les données sont au format de codage BCD, 0x20 0x23 0x05 0x12, ce qui signifie données 20230512.

(7)Dispositifs de requête d'adresse de diffusion

Commande de demande :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0xFF 0x03 0x20 01 0x00 01 0xCB D4

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x00 7F 0xD1 AE

Définition des données : 0x7F dans les données est l'adresse 485 de l'appareil.



Assistance et services :

Notre support technique et nos services pour les produits de capteurs d'accéléromètre incluent :

  • Assistance à l'installation et à la configuration
  • Dépannage et diagnostic
  • Services de réparation et de remplacement
  • Documentation technique et ressources

Emballage et expédition :

Emballage du produit :

Le capteur d'accéléromètre sera emballé dans une boîte en carton robuste avec un matériau de rembourrage pour éviter tout dommage pendant le transport. La boîte sera également étiquetée avec le nom du produit et toutes les instructions de manipulation nécessaires.

Expédition:

Le produit sera expédié par voie terrestre standard, sauf si une expédition accélérée est demandée et payée par le client. Les frais d'expédition seront calculés en fonction de la destination et du poids du colis. Les clients recevront un numéro de suivi une fois le colis expédié.

Envoyez votre demande directement à nous

Politique de confidentialité Chine Bonne qualité Mesureur de niveau de liquide Le fournisseur. 2018-2025 Xi'an Kacise Optronics Co.,Ltd. Tous les droits réservés.
