1.Introduction
1.1 Vue d'ensemble du produit

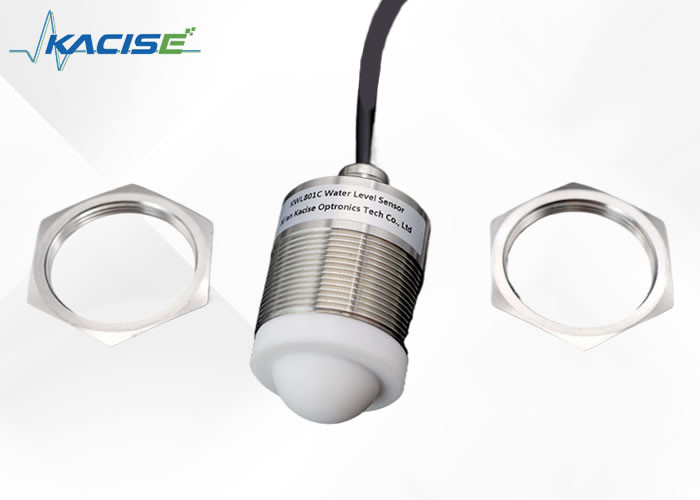

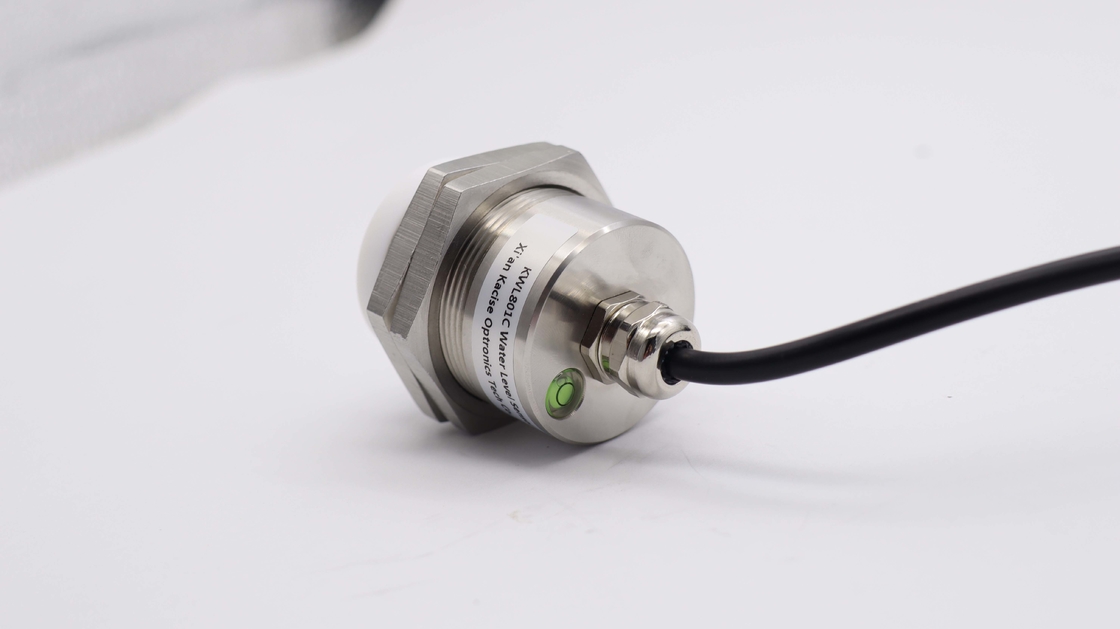

Le capteur de niveau radar KWL801C est conforme aux spécifications standard décrites dans la norme nationale DB50/T 826-2017 pour les compteurs de niveau.Son composant principal est conçu avec une imperméabilité IP68 complètement scellée.
La portée de mesure maximale du produit s'étend jusqu'à 40 mètres, avec un point mort minimal inférieur à 6 cm.
En raison de sa fréquence plus élevée et de sa bande passante plus large, il atteint une précision supérieure.
1.2 Principe de détection
Le capteur de niveau radar est basé sur le principe de la réflexion dans le domaine temporel (TDR).Lorsqu'il rencontre la surface du milieu mesuré, une partie de l'impulsion du compteur de niveau radar est réfléchie pour former un retour d'écho vers l'émetteur d'impulsions le long du même chemin,et la distance entre l'émetteur et la surface du milieu mesuré est directement proportionnelle au temps de propagation de l'impulsion, on calcule donc la hauteur du niveau.
2.Caractéristique
- Basé sur la puce RF CMOS à ondes millimétriques développée par l'entreprise
- Une architecture RF plus compacte
- Un rapport signal/bruit plus élevé
- Zone morte plus petite
- Largeur de bande de travail de 5 GHz
- Résolution de mesure et précision de mesure plus élevées
- Moins d'influence de l'interférence dans l'environnement d'installation
- Plus pratique à installer et
- Conception moderne d'une antenne plate intégrée
3Spécifications techniques
| Modèle |
Les mesures de sécurité doivent être appliquées conformément à l'annexe I. |
Le nombre de véhicules ne doit pas dépasser 5 tonnes. |
Les mesures suivantes doivent être prises: |
Le numéro de série est le KWL801C-TTL |
| Fréquence de mesure |
80 GHz |
| La communication |
Résistance à la compression |
| Fréquence d'acquisition |
≥ 200 ms/ configurable |
| Courant de fonctionnement |
12V/14mA |
| Précision de mesure de la distance |
± 2 mm |
| Protocole de communication |
Modbus/Protocole de texte |
| Largeur du faisceau d'antenne |
± 2,75° |
| Voltage d'alimentation |
9 à 24 V |
| Plage de mesure |
0.2 à 40 m
0.18 à 30 m
0.1~15/20m
0.06 ~ 3/5/10m
|
| Courant d'impulsion RF |
100 mA/20 ms |
| Humidité de travail |
0 à 95% |
| Type de fil |
G fil/ sur mesure |
| Température de fonctionnement |
-40 à 75 °C |
| Grade de résistance à l'eau |
Pour la protection contre la corrosion |
| Poids net |
00,6 kg |
4.Instructions de câblage
4.1 [version RS485] Instructions de câblage
| La ligne rouge |
VCC (alimentation de 9 à 24 V) |
| La ligne noire |
Le GND |
| Ligne jaune |
485-A |
| Ligne verte |
485-B |
4.2 [version du port réseau RJ45] Instructions de câblage
4.3 [version RS232] Instructions de câblage
| La ligne rouge |
12 (6 à 28 V d'alimentation) |
| La ligne noire |
Le GND |
| Ligne jaune |
TX |
| Ligne verte |
RX |
4.4 [version TTL] Instructions de câblage
| La ligne rouge |
Le CCR |
| La ligne noire |
Le GND |
| Ligne jaune |
TX |
| Ligne verte |
RX |
5.Dimension
6.FAQ
1Q: Puis-je mettre mon propre logo sur le produit?
R: Bien sûr. Le logo peut être imprimé sur le boîtier et le nom de l'entreprise peut être gravé sur la plaque d'immatriculation.
2.Q: Et le contrôle de qualité?
R: Tous les produits seront testés 3 fois avant d'être emballés.
3.Q: Puis-je publier une commande d'essai, 1 pc par exemple?
R: Bien sûr, l'ordre d'essai est acceptable. En général, nous avons des modèles communs en stock. L'échantillon sera envoyé dans une semaine, après réception du paiement.
4Q: Pouvez-vous concevoir selon mes exigences?
R: Bien sûr, notre équipe va concevoir pour vous, pour que notre débitmètre de lait fonctionne parfaitement à votre fin.
7.Informations sur l'entreprise
Xi'an Kacise est certifiée par ISO 9001-2008, GJB 9001B-2009, CE, sûreté intrinsèque à l'épreuve des explosions et sûreté isolée à l'épreuve des explosions, etc.qui assurent que nos produits sont conformes aux normes internationales.
Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits connexes depuis 10 ans.grâce aux efforts de tout notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions.
À l'heure actuelle, le capteur Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu de nombreux commentaires favorables.Nos distributeurs à l'étranger augmentent également.Nous considérons que les prix raisonnables, les délais de production efficaces et le bon service après-vente sont notre principe et nous espérons coopérer avec plus de clients pour un développement mutuel.
