Name: Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KDF1000
Price: 892.00 USD
Availability: InStock

À la maison > produits > compteur de débit ultrasonique >

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie

Débitmètre à Doppler à ultrasons de 10 m

Métre de débit Doppler à ultrasons RS485

Le débitmètre Doppler à ultrasons ModBus

Place of Origin:

China (Mainland)

Nom de marque:

KACISE

Certification:

certificate of explosion-proof, CE

Model Number:

KDF1000

Nous contacter

Demandez un devis

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie

Détails du produit

Énergie électrique:

10Pour les appareils à induction à haute tension, le réglage de la tension doit être effectué à l'ai

Caractéristiques de sortie:

RS485/Modbus

Plage de profondeur de l'eau:

00,02 à 3 m, 0,02 à 10 m

Plage de débit:

1L/s~99999,99m3/h

Matériau de coquille divisée:

ABS

Température de fonctionnement:

0~60℃

Température de stockage:

-20~80℃

Mettre en évidence:

Débitmètre à Doppler à ultrasons de 10 m

Métre de débit Doppler à ultrasons RS485

Le débitmètre Doppler à ultrasons ModBus

Conditions de paiement et d'expédition

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

T/T, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

Produits connexes

Débitmètre Doppler portable avec fonction d'exportation de données USB

Obtenez le meilleur prix

Débitmètre Doppler portable prenant en charge l'affichage multilingue

Obtenez le meilleur prix

Débitmètre Doppler portable de protection IP65/IP67 avec fonction de stockage de données et batterie au lithium rechargeable de 12 V

Obtenez le meilleur prix

Débitmètre portable portatif à batterie au lithium rechargeable de 12 V avec indice IP67 et sortie RS485

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

1.Introduction au projet

1.1 Principe de mesure

Le débitmètre Doppler à ultrasons est un hôte qui collecte la vitesse de débit, le niveau d'eau et la température du débitmètre Doppler à ultrasons via RS485,et entre différents paramètres de canal en fonction de la situation réelle sur le site. La surface de débit d'eau S (m2) est calculée en utilisant les paramètres du canal et le niveau d'eau collecté H (m),et le débit instantané (Q=V*S) est calculé en multipliant la surface de débit d'eau et la vitesse de débit V (m/s), et le débit cumulé est calculé en multipliant le débit par le temps cumulé.

Nous pouvons en déduire: Q=V*S

Débit instantané * différence de temps = débit cumulé

1.2 Composition

Le débitmètre de la série KDF1000 est un produit qui mesure la vitesse et le débit de l'eau dans les eaux naturelles, les canaux ou les pipelines.

Le débitmètre est divisé en deux parties: le capteur et l'hôte, reliés par un câble.

Il peut mesurer la vitesse et le débit de l'eau dans les canaux et les rivières, et le niveau de l'eau est plus de 20 cm supérieur au sommet du capteur.

Il peut mesurer la vitesse et le débit de l'eau dans les conduites et les égouts.

2Spécifications techniques

Énergie électrique	la puissance de l'alimentation électrique est de 10,8 VDC ∼ 26,4 VDC; Consommation d'énergie RS485 12V: 88mA±1mA (environ 1,06 W) Consommation d'énergie RS485 24V: 52mA±1mA (environ 1,25 W) Consommation de puissance RS485+4 ¢ 20mA 12V: 110 mA±1mA (environ 1,32 W) RS485+4?? 20mA 24V consommation d'énergie: 24V alimentation sans sortie mA
Caractéristiques de sortie	Protocole standard RS485/ModBus; 4 à 20 mA (pas de défaut d'usine)
Performance de mesure	Plage de débit: 1 L/s à 99999,99 m3/h; Plage de profondeur d'eau: 0,02 à 3 m, 0,02 à 10 m (veuillez confirmer la profondeur maximale d'eau avant commande); Interface d'affichage 1: niveau de l'eau, débit instantané, débit cumulé; Interface d'affichage 2: niveau de l'eau, débit, surface de la section transversale, température; Résolution du débit: 0,0001 L/s.
Propriétés physiques	Matériau de la coque divisée: ABS, matériau du capteur: POM; Niveau de protection du capteur: IP68; Niveau de protection de l'émetteur: IP65. Cable entre les capteurs: câble blindé à 4 cœurs avec conduit d'air, longueur par défaut d'usine de 10 mètres, diamètre de fil de 8 mm (d'autres longueurs de fil doivent être personnalisées).
Environnement de travail	Température de fonctionnement: 0°60°C (état non congelé); Température de stockage: -20°C à 80°C;

3. Dimensions

3.1 Image du produit

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie 0

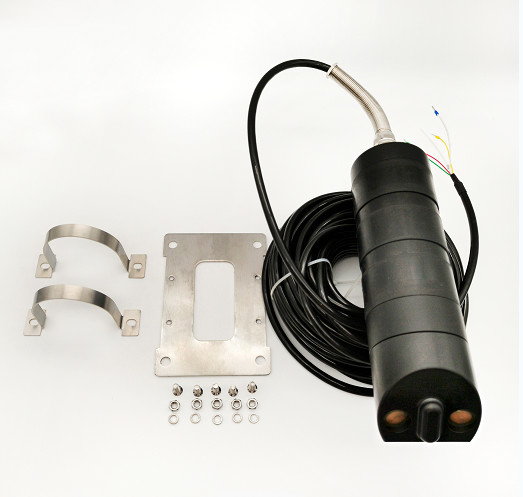

Image physique du capteur (y compris tous les accessoires)

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie 1

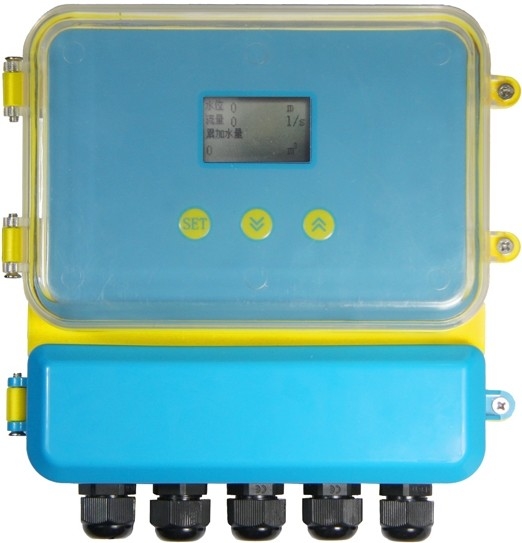

Image physique du débitmètre à Doppler à ultrasons (hôte)

3.2 Taille de la structure

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie 2

4.Instructions d'installation

4.1 Schéma d'assemblage

Il y a quatre plaques de fixation dans les accessoires d'usine. Veuillez voir la figure. Après fixation, il peut être installé sur la boîte à instruments ou le tableau de bois.

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie 3

Liste des accessoires d'usine pour le débitmètre à Doppler à ultrasons
Je ne veux pas.	Nom	Modèle/spécification	Le montant
1	Hôte du débitmètre à Doppler à ultrasons		1
2	Capteur de débitmètre Doppler à ultrasons		1
3	(y compris les accessoires d'usine de capteurs)		1
4	Plaque de base de montage	M6*16	4
5	Machines à vis à tête plate		2
6	Des pinces		4
7	autres appareils pour la fabrication de lampes	M4*12	4
8	Écrans à tête ronde croisée	M4*25	4

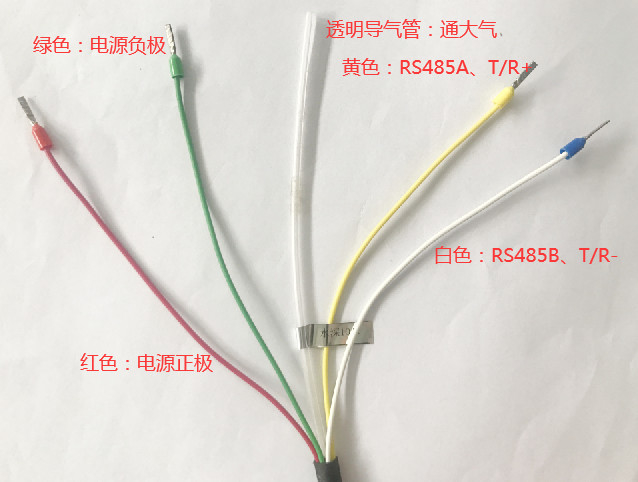

4.2 Le câblage

Mètre de débit Doppler à ultrasons KDF1000 avec RS485/ModBus Sortie 4

Diagramme du débitmètre à Doppler à ultrasons et de la connexion à l'hôte
