1.Introduction
1.1 Principe de mesure
Le débitmètre Doppler à ultrasons est un hôte qui collecte la vitesse de débit, le niveau d'eau et la température du débitmètre Doppler à ultrasons via RS485,et entre différents paramètres de canal en fonction de la situation réelle sur le site. La surface de débit d'eau S (m2) est calculée en utilisant les paramètres du canal et le niveau d'eau collecté H (m),et le débit instantané (Q=V*S) est calculé en multipliant la surface de débit d'eau et la vitesse de débit V (m/s), et le débit cumulé est calculé en multipliant le débit par le temps cumulé.
Nous pouvons en déduire: Q=V*S
Débit instantané * différence de temps = débit cumulé
1.2 Composition
Le débitmètre de la série KDF1000 est un produit qui mesure la vitesse et le débit de l'eau dans les eaux naturelles, les canaux ou les pipelines.
Le débitmètre est divisé en deux parties: le capteur et l'hôte, reliés par un câble.
Il peut mesurer la vitesse et le débit de l'eau dans les canaux et les rivières, et le niveau de l'eau est plus de 20 cm supérieur au sommet du capteur.
Il peut mesurer la vitesse et le débit de l'eau dans les conduites et les égouts.
2Spécifications techniques
| Énergie électrique |
la puissance de l'alimentation électrique est de 10,8 VDC ∼ 26,4 VDC;
Consommation d'énergie RS485 12V: 88mA±1mA (environ 1,06 W)
Consommation d'énergie RS485 24V: 52mA±1mA (environ 1,25 W)
Consommation de puissance RS485+4 ¢ 20mA 12V: 110 mA±1mA (environ 1,32 W)
RS485+4?? 20mA 24V consommation d'énergie: 24V alimentation sans sortie mA
|
| Caractéristiques de sortie |
Protocole standard RS485/ModBus; 4 à 20 mA (pas de défaut d'usine) |
| Performance de mesure |
Plage de débit: 1 L/s à 99999,99 m3/h;
Plage de profondeur d'eau: 0,02 à 3 m, 0,02 à 10 m (veuillez confirmer la profondeur maximale d'eau avant commande);
Interface d'affichage 1: niveau de l'eau, débit instantané, débit cumulé;
Interface d'affichage 2: niveau de l'eau, débit, surface de la section transversale, température;
Résolution du débit: 0,0001 L/s.
|
| Propriétés physiques |
Matériau de la coque divisée: ABS, matériau du capteur: POM;
Niveau de protection du capteur: IP68;
Niveau de protection de l'émetteur: IP65.
Cable entre les capteurs: câble blindé à 4 cœurs avec conduit d'air, longueur par défaut d'usine de 10 mètres, diamètre de fil de 8 mm (d'autres longueurs de fil doivent être personnalisées).
|
| Environnement de travail |
Température de fonctionnement: 0°60°C (état non congelé);
Température de stockage: -20°C à 80°C;
|
3. Dimensions
3.1 Image du produit

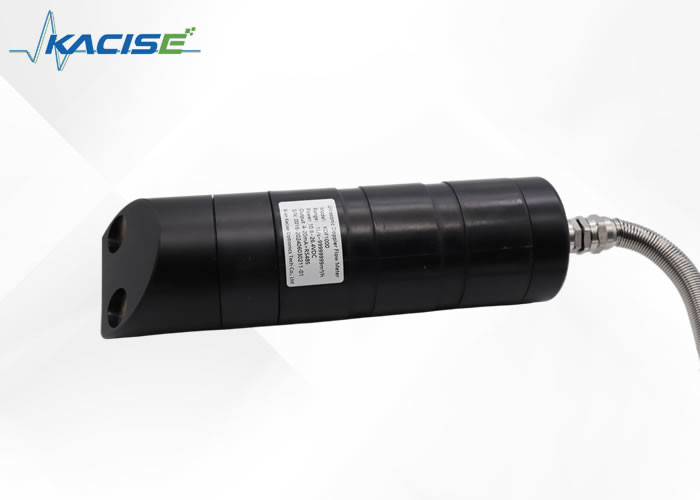

Image physique du capteur (y compris tous les accessoires)

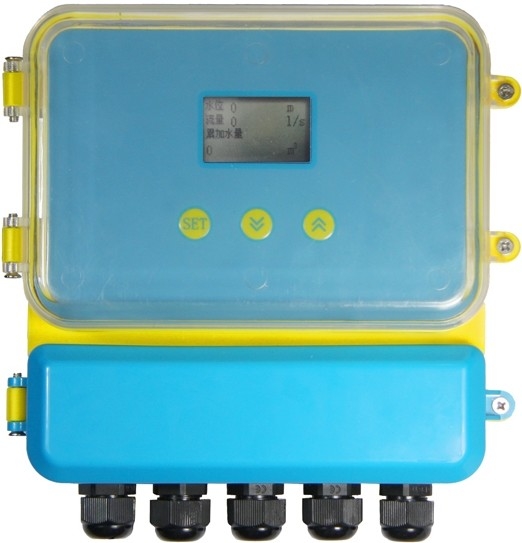

Image physique du débitmètre à Doppler à ultrasons (hôte)
3.2 Taille de la structure
4.Instructions d'installation
4.1 Schéma d'assemblage
Il y a quatre plaques de fixation dans les accessoires d'usine. Veuillez voir la figure. Après fixation, il peut être installé sur la boîte à instruments ou le tableau de bois.
| Liste des accessoires d'usine pour le débitmètre à Doppler à ultrasons |
| Je ne veux pas. |
Nom |
Modèle/spécification |
Le montant |
| 1 |
Hôte du débitmètre à Doppler à ultrasons |
|
1 |
| 2 |
Capteur de débitmètre Doppler à ultrasons |
|
1 |
| 3 |
(y compris les accessoires d'usine de capteurs) |
|
1 |
| 4 |
Plaque de base de montage |
M6*16 |
4 |
| 5 |
Machines à vis à tête plate |
|
2 |
| 6 |
Des pinces |
|
4 |
| 7 |
autres appareils pour la fabrication de lampes |
M4*12 |
4 |
| 8 |
Écrans à tête ronde croisée |
M4*25 |
4 |
4.2 Le câblage
Diagramme du débitmètre à Doppler à ultrasons et de la connexion à l'hôte
5.Application
