KDF1200 Doppler portable débitmètre 1 mm/s Résolution 7.2V15V Plage de débit 0.02m/s5.00m/s

1.Introduction au projet

Principe du débitmètre Doppler: lorsque la source sonore ultrasonique et l'observateur se déplacent par rapport à l'autre,la fréquence reçue par l'observateur sera différente de la fréquence de la source sonore ultrasoniquePar conséquent, les petites particules et les petites bulles se déplaçant avec l'eau par rapport au transducteur à ultrasons changeront également la fréquence de réception du transducteur,et augmenter avec l'augmentation de la vitesse de mouvement en suspension dans l'eauLe décalage de fréquence Doppler est ainsi mesuré et le débit de l'eau au point où se trouve le compteur de courant Doppler.Multipliez-le par la surface de la section transversale du canal pour obtenir les informations de débit.

Principalement utilisé dans les canaux d'irrigation ouverts, les conduites d'égouts municipaux, les bassins hydrologiques et autres occasions.Il est particulièrement adapté pour les occasions où le niveau de l'eau est bas et peut fonctionner lorsque le niveau de l'eau dépasse 15 cmDans les conduites et canaux ordinaires, la profondeur de l'eau est mesurée par le capteur de pression sur le débitmètre et le débit est mesuré par le capteur ultrasonique pour calculer le débit.

Comme la mesure du débit Doppler exige la vitesse de propagation du son dans l'eau, et que la vitesse de propagation du son dans l'eau est étroitement liée à la température de l'eau,un capteur de température est intégré pour la mesure de la température, puis la vitesse du son est corrigée.

La mesure de la profondeur au niveau du liquide utilise un capteur de pression pour mesurer la distance entre le capteur de débit et la surface du liquide.

L'appareil portable stocke des modèles de profils de canaux trapézoïdaux, rectangulaires, circulaires et autres, qui peuvent facilement calculer le débit des canaux communs.

2.Caractéristique

• Le protocole de communication Modbus est adopté et le bus RS485 est utilisé pour communiquer avec l'appareil portatif.
• L'équipement de détection sous-marine est facile à installer.
• L'équipement est entièrement électronique, doté d'une alimentation haute tension, d'une faible consommation d'énergie et sans pièces mécaniques.haute fiabilité, et une forte anti-interférence.
• Il peut être utilisé dans divers environnements aquatiques, de l'eau du robinet à l'eau du fleuve Jaune.
• La coque est en plastique PVC, qui peut efficacement imperméable et sceller
• Appareils électroniques pour les véhicules à moteur électrique

3.Spécifications techniques

4.Introduction aux fonctions et boutons de l'instrument

4.1 Localisation et introduction des fonctions de la prise de la coque hôte

Le dispositif portable a deux prises, l'une est une prise à trois cœurs pour alimenter la batterie rechargeable interne. L'autre est une prise à cinq cœurs pour connecter le compteur de courant Doppler sous-marin.

Socket RS232: La prise de port série standard DB9 au bas de l'appareil portable est utilisée pour la communication avec l'ordinateur.

Écran d'affichage hôte: La boîte rectangulaire située dans la moitié supérieure de l'appareil portable est l'écran d'affichage, où sont affichées les données et les interfaces de fonctionnement.

Panneau de commande de l'hôte: la moitié inférieure de l'hôte est le panneau de commande permettant aux utilisateurs d'utiliser et de contrôler l'instrument.

4.2 Introduction clé

Cet instrument comporte au total six types de touches fonctionnelles, comme indiqué ci-dessous:

1. clé d'allumage/d'arrêt d'alimentation: lorsque la clé d'allumage/d'arrêt d'alimentation est activée, appuyez et maintenez pendant 3 secondes, relâchez et elle s'allume.

Lors de l'arrêt, vous devez revenir à l'interface principale initiale, appuyez et maintenez pendant 3 secondes, relâchez, l'écran LCD s'éteint et confirmez l'arrêt.

2.▲ et ▼: peuvent être utilisés pour le temps d'échantillonnage de travail, le temps d'intervalle de travail, la saisie de paramètres, le mouvement vers le haut et vers le bas, etc.;

3. clé de retour ESC: peut revenir à l'interface précédente du système.

4. Confirmation clé ENTER: confirmer ou enregistrer les paramètres d'entrée.

5Les touches numériques: il existe dix touches d'entrée numérique 0, 1, 2, 4, 5, 6, 7, 8, 9, qui sont utilisées pour divers réglages numériques.

6. Supprimer clé clé DEL: supprimer certaines données.

5.Connexion de l'instrument

1. Utiliser l'alimentation en courant alternatif (première utilisation): veuillez retirer le chargeur de batterie accessoire

Insérez la prise CC dans la prise de charge (pivot à trois broches) de l'appareil portatif, et la prise CA à l'autre extrémité dans la prise AC 220V.il est recommandé d'éteindre le dispositif portatif. Observez l'indicateur LED sur le chargeur pour voir s'il est complètement chargé.

Remarque: il est recommandé de l' utiliser après la première fois de charge complète.

2. Avant d'utiliser l'instrument, le capteur de débit doit être connecté à l'hôte d'eau portatif pour former un système complet.la prise à cinq noyaux à une extrémité du câble est insérée dans la prise à cinq noyaux de l'unité de pocheL'instrument ne peut fonctionner correctement qu'après avoir été inséré et serré.

6Instructions d'opération

6.1 Activation et éteinte

Pendant le fonctionnement de l'alimentation, la touche d'entrée/sortie est la touche d'allumage/désactivation.Vous devez retourner à l'interface principale initiale., appuyez et maintenez enfoncée la touche I/O pendant 5 secondes, relâchez-la, l'écran LCD s'éteint et l'arrêt de courant est confirmé.

Après l'allumage, le logo de l'entreprise et le modèle de produit s'affichent.

Dans le menu principal de l'interface, divisé en trois types de fonctions: réglage, collecte, requête.

6.2 Opération de réglage des paramètres

Dans le menu principal, sélectionnez 1 pour entrer le paramètre de réglage pour entrer dans l'interface de réglage de paramètres.

1. Réglage de l' heure

Vous pouvez régler l'heure en entrant l'année, le mois, le jour, l'heure, la minute et la seconde.mois, jour, heure, minute et seconde continuent à fonctionner.

2Je mets le point zéro.

Le client peut définir le point de départ de débit zéro, par exemple les données mesurées réelles de l'instrument de mesure est de 0,02 cm/s. Si l'utilisateur veut utiliser ce débit comme débit zéro,Il peut entrer 0Le débit peut être calculé à partir de 0,02 cm/s. Généralement, il peut être réglé à 0.

3Compensation du niveau de liquide

Dans l'utilisation réelle, la position d'installation du débitmètre Doppler n'est pas nécessairement au fond du canal, mais à une position qui peut représenter le débit global du canal.s'il est installé à 30 cm du fond du canal, la profondeur d'eau mesurée sur le débitmètre Doppler est en fait la distance de la surface de l'eau à la position d'installation.il est nécessaire d'entrer la valeur de compensation au niveau du liquideSi le point d'installation est situé à 30 cm du fond du canal, 0,3 m doivent être saisis à la compensation du niveau du liquide.il ajoute la valeur de profondeur d'eau mesurée par le débitmètre Doppler à la valeur de compensation du niveau du liquide pour obtenir la profondeur réelle du canal.

4Sélection des canaux

Vous pouvez entrer l'interface correspondante pour définir les paramètres correspondants.

5. Réglage de l' adresse

Lors de la mesure des débits à différents endroits, les utilisateurs peuvent définir les numéros correspondants pour différents endroits.les numéros sont stockés avec les données pour une identification et une observation ultérieures.

6. Intervalle d'échantillonnage

L'intervalle de fonctionnement entre les deux mesures du débitmètre peut être réglé.

6.3 Mesure et affichage des données

Dans le menu principal, sélectionnez 3 pour entrer dans l'interface de réglage des paramètres.

Pour stocker, appuyez sur la touche Entrée pour stocker l'heure actuelle, la station, le débit, le niveau du liquide, le débit instantané,et le flux cumulé dans la mémoire.

6.4 Enregistrer les opérations de requête

Sous le menu principal, sélectionnez 3 pour entrer dans l'interface de réglage des paramètres.

1. Sélectionnez 1 interface de requête, entrez les données de requête, vous pouvez afficher les données historiques stockées, y compris le numéro de site, le temps de stockage, le débit, le niveau de liquide, deuxième débit, débit cumulé,Appuyez sur ESC pour sortir..

2. Sélectionnez 2 données d'interface de requête claires pour entrer dans l'interface de données claires, appuyez sur Entrée pour effacer toutes les données historiques et ne peut pas être restauré, appuyez sur ESC pour sortir.

Lorsque vous supprimez des données, en raison de la grande quantité de données de 32 M bytes, cela prend plusieurs minutes. Ne vous arrêtez pas à ce moment-là. L'interface vous demandera comme suit:

Lorsque les données sont supprimées, l'interface est supprimée

3. Entrez le PC de transmission de données. Lorsque le périphérique portable est connecté à l'ordinateur par le port série DB9 (taux de baud 115200, bit de données 8, arrêt est 1),toutes les données historiques peuvent être envoyées à l'assistant de port série pour visualisation par l'utilisateur.

6.5 Exemple d'opération

Supposition: si le profil du canal est trapézoïdal, le compteur de courant Doppler est placé à 0,15 m du lit du fleuve.

1. Lorsque vous opérez pour la première fois, entrez d'abord l'interface de réglage des paramètres.

Vous pouvez régler l'heure actuelle.

Le paramètre de point zéro est défini par défaut à 0, si aucune exigence particulière n'est requise, aucune modification n'est requise.

Ensuite, entrez la sélection du canal, sélectionnez trapézoïdal, et appuyez sur la touche Entrée pour entrer dans l'interface de réglage des paramètres, définir la longueur correspondante du bas et l'angle,et appuyez sur le bouton ESC pour quitter le système une fois le réglage terminé.

Entrez dans l'interface de réglage de l'adresse, définissez le numéro d'adresse sur 01, et appuyez sur la touche ESC pour sortir une fois le réglage terminé.Entrez l'interface d'intervalle d'échantillonnage et réglez l'intervalle d'échantillonnage à 15S. Une fois le réglage terminé, appuyez sur la touche ESC pour sortir.

Une fois le réglage des paramètres terminé, appuyez sur ESC pour revenir à l'interface principale, entrez dans l'interface de collecte de données pour afficher le débit en temps réel, le niveau de liquide,deuxième débit et débit cumulé.

Dans cette interface, si vous avez besoin de stocker les données actuelles, veuillez appuyer sur la touche Entrée manuellement, et stocker une fois à chaque fois que vous appuyez dessus.Appuyez sur la touche DEL pour effacer les paramètres actuels de l'interface et redémarrer la mesure.

7.Exigences d'installation

1. le câble de gaz contient un tube de gaz, il ne peut donc pas être trop plié pour éviter sa rupture; ne pas utiliser le câble de gaz comme corde du débitmètre,et utiliser le câble de gaz pour traîner le débitmètre Doppler;

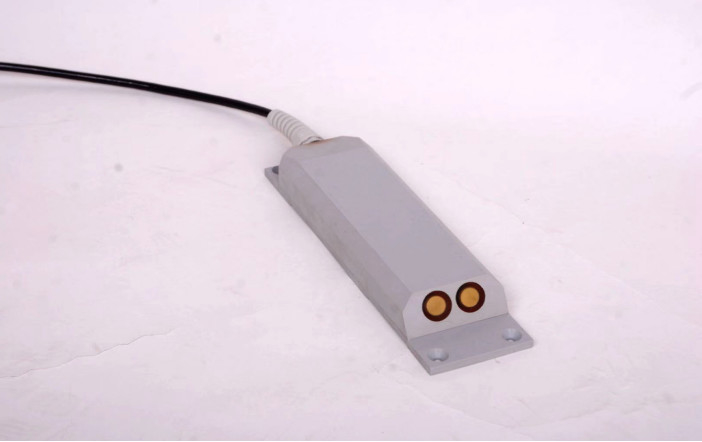

2. Le transducteur à ultrasons circulaire situé devant la sonde ne peut être touché ni rayé;

3. La sonde d'instrument doit être évitée d'être exposée au soleil pendant une longue période afin d'éviter que la température ne soit trop élevée et ne cause des dysfonctionnements;

4Lorsque vous utilisez un débitmètre Doppler acoustique dans des endroits où la concentration de sédiments est élevée,la boue du capteur à ultrasons et du capteur de pression doit être nettoyée régulièrement pour éviter qu'elle obstrue le capteur de pression.

8Maintenance et réparation quotidiennes de l'instrument

1Après chaque utilisation, le capteur sous-marin doit être immédiatement nettoyé avec de l'eau douce et essuyé à sec avec un chiffon, remis dans la valise d'origine et toutes les pièces remises en place.

2Le câble de l'instrument doit être empêché d'être rayé ou percé par des instruments tranchants.

3. L'instrument et l'équipement doivent être placés dans un endroit ventilé et sec, et doivent être tenus à l'écart des substances corrosives.

4La batterie doit être chargée lors de sa première utilisation ou lorsqu'elle n'est pas utilisée pendant une longue période (elle doit être chargée avec le chargeur fourni avec cet instrument).

5Lorsque vous l' utilisez par temps pluvieux, veillez à éviter que l' hôte portable ne soit exposé à la pluie directe.

9.Liste des instruments à emballer

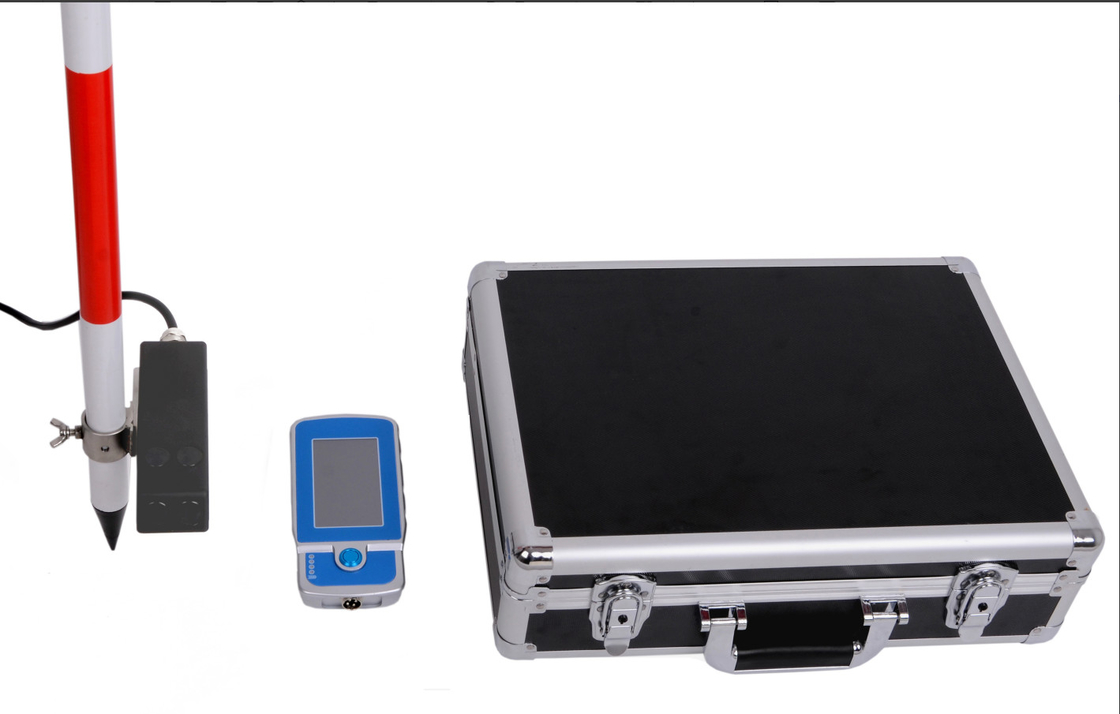

L'ensemble complet du débitmètre portable comprend:

Une valise contenant:

1. débitmètre Doppler 1;

2. dispositif portatif 1;

3. le chargeur de batterie 1;

4. câble de données série 1;

5- une barre de mesure de 1 série;

6. manuel d'utilisation 1 exemplaire;

7Carte de garantie du produit 1 exemplaire
