| Modèle |

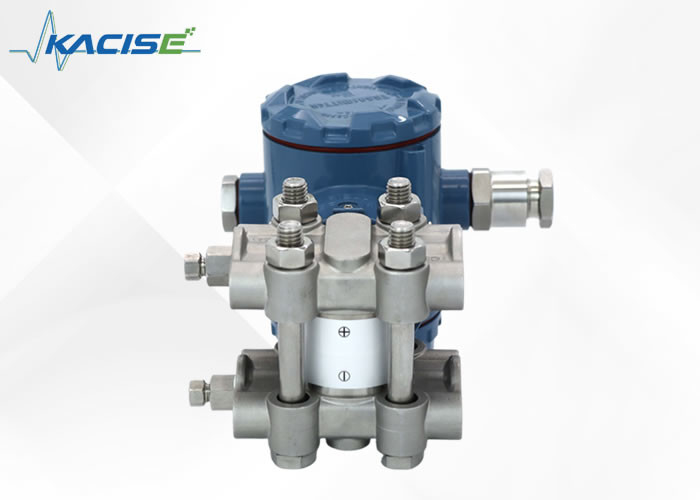

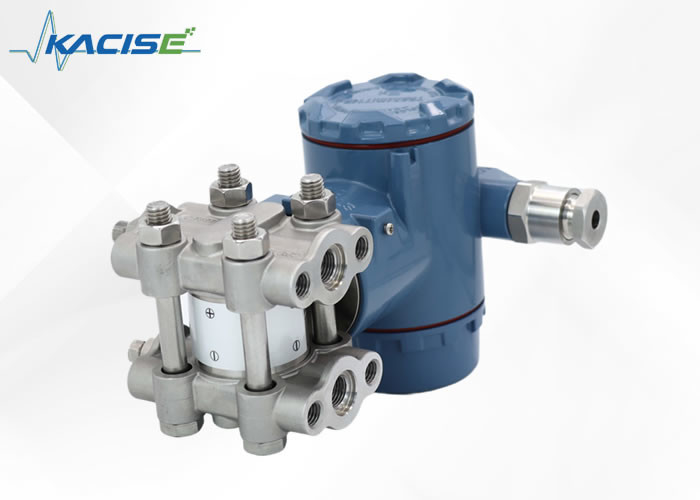

Émetteur de pression différentielle de haute précision KPT1000-DP |
| Médium de mesure |
Mesure la pression du liquide, du gaz ou de la vapeur |
| Type de mesure |
Mesure de la pression différentielle, mesure de la pression absolue |
| Signal de sortie |
Signal numérique de protocole HART de 4 à 20 mA+
Signal de port série RS485
|
| Plage de mesure |
Code de portée |
0B |
0C |
0E |
0F |
0G |
| Portée |
(0 à 0,6) KPa à 6 KPa |
(0 à 2) KPa à 40 KPa |
(0 à 2,5) KPa à 250 KPa |
(0 à 10) KPa à 1 MPa |
(0 à 30) KPa à 3 MPa |
| Proportion de compression recommandée |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Précision de référence |
± 0,05% |
Si TD>10 (TD = plage maximale/plage de réglage), alors: |
± 0,005*TD) % |
Si la plage est le produit 0B, TD>6, alors: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Effets de la température ambiante |
L'impact total à (-25~+65) °C est le suivant:
±(0,15*TD+0,05) %*Période de vie
L'impact total à (-40~-25) °C et (+65~+85) °C est le suivant:
±(0,2*TD+0,05) %*Période de vie
|
| Effets de surpression |
± 0,1%*Tendance |
| Effets de la pression statique |
± ((0,05%URL+0,075%Span)/10MPa |
| Stabilité à long terme |
±0,15%URL/10 ans |
| Effets de l'alimentation électrique |
Pour les appareils de commande électronique, la valeur de la tension de commande électronique doit être supérieure ou égale à 0,01 V. |
| Limite de portée |
Il est recommandé de sélectionner un code de gamme avec le ratio de gamme le plus bas possible pour optimiser les caractéristiques de performance. |
| Réglage à zéro |
Plage d'étalonnage ≥ Plage minimale |
| Effets de la position de l'installation |
Le changement de position de l'installation parallèle à la surface du diaphragme ne provoque pas l'influence du point zéro.il peut être éliminé par étalonnageAucune influence sur la portée |
| Courant d'alarme |
Offline |
30,6 mA |
| En ligne |
Pour les appareils électroniques |
| Résistance à l'isolation |
100MΩ ou plus à la terre (DC 500V) |
| Résistance à l'isolation |
Pour la mise à la terre AC 500V 50/60Hz, 1 minute |
| Temps de réponse |
La constante d'amortissement du composant d'amplificateur est de 0,1S, et la constante de temps du capteur est de: (0.1~1.6)S, en fonction de la portée et du rapport de portée.L'impact sur la sortie non linéaire (comme la fonction de la racine carrée) dépend de cette fonction et peut être calculé en conséquence. |
| Température ambiante |
-40°C à +85°C avec affichage: -20°C à +65°C |
| Température de stockage |
-40 à +125°C |
| température de stockage |
-40°C à +85°C avec affichage: -20°C à +65°C |
| Pression de travail (huile de silicone) |
16MPa 25MPa 42MPa trois niveaux |
| Limites de pression statique |
De la pression absolue de 3,5 KPa à la pression nominale, la pression de protection peut être supérieure à 1,5 fois la pression nominale et appliquée aux deux côtés de l'émetteur en même temps |
| Diaphragme isolant |
Acier inoxydable 316L, Hastelloy C-276, Tantalum, plaqué or |
| Matériau de connexion de procédé |
Acier inoxydable 304 ou 316 facultatif |
| Noix et boulons |
Acier inoxydable (A2-70), acier au carbone galvanisé (12.8) |
| Casque de l'émetteur |
Alliage d'aluminium + résine époxy (pulvérisation de surface)
d'acier inoxydable
|
| Anneau de scellement |
Le produit doit être présenté sous forme d'une couche d'étiquettes. |
| Remplissage |
Huile de silicone, huile comestible, huile FL |
| Connexion de processus |
Les deux extrémités de la bride de raccordement au procédé ont des fils internes NPT1/4 et UNF7/16 |
| Niveau de protection |
Pour les appareils de protection contre l'explosion: |
| Le poids |
2.6 kg (sans support de montage, accessoires de connexion au procédé) |
