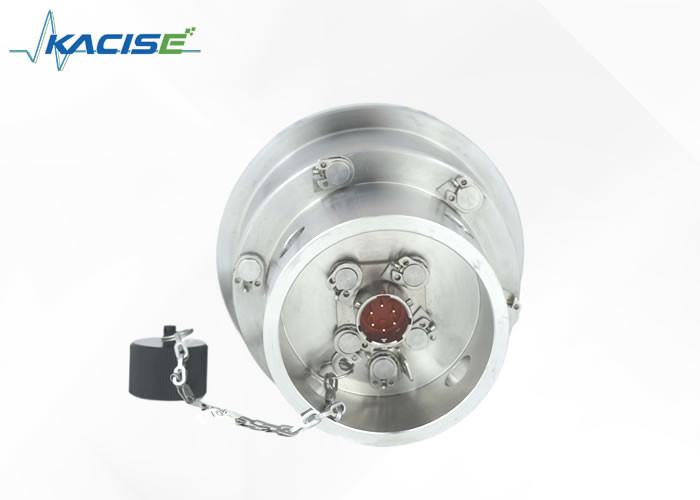

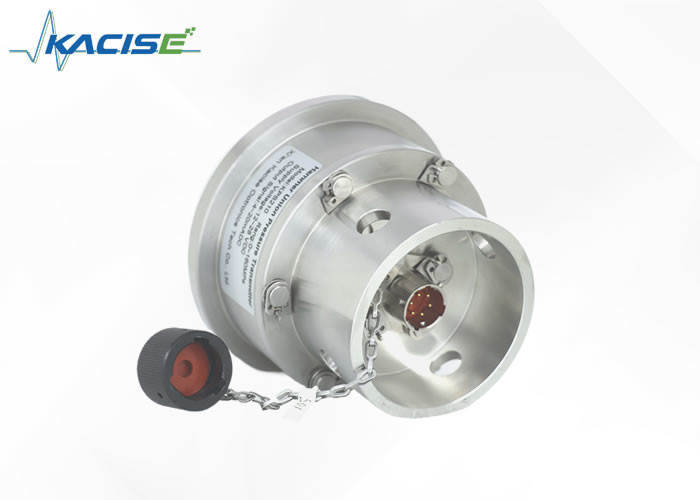

Acier inoxydable 304 Hammer Union Transducteur de pression

KPS210 Détecteurs de pression Hammer Union

1.Introduction au projet

L'émetteur de haute pression KPS210 est un nouveau produit qui intègre la technologie avancée étrangère et la technologie de fabrication de capteurs nationaux.C'est une autre cristallisation de l'introduction de notre société et la digestion de la technologie des produits étrangersLe capteur adopte une jauge de contrainte de grande résistance importée, de haute précision et une technologie de diaphragme unique au pays.et il a les caractéristiques d'une réponse élevée, haute précision, structure solide, résistance à la corrosion, résistance aux vibrations, performances élevées et coût élevé.

Le produit est largement utilisé dans les équipements de forage de l'industrie pétrolière, en particulier pour la mesure à haute pression des véhicules de fracturation et de cimentation importés.C'est l'émetteur préféré pour remplacer les produits importés..

Ce type résistant à l'explosion répond aux exigences des normes GB3836.1-2010 et GB3836.4-2010 et a obtenu le certificat de résistance à l'explosion.

Le produit résistant à l'explosion est adapté aux situations où des gaz explosifs peuvent apparaître.

2.Dimension

3Paramètres techniques

4Transport, emballage et stockage

4.1 Le transport

Vérifiez si l'instrument a été endommagé pendant le transport.

4.2 Emballage et stockage

Ne retirez pas l' emballage avant l' installation.

4.3 Conditions de stockage admissibles:

Température de stockage: -40 à +70 °C

Humidité de stockage: 45% à 75% d'humidité relative (pas de condensation)

5. Installation

L'élément sensible à la pression utilisé dans ce produit transmet la pression à travers le diaphragme sensible à la pression.

▶ Ne touchez en aucune façon l'intérieur de l'interface de pression.

5.1 Préparation à l'installation

Vérifiez que l'apparence de l'émetteur est correcte;

La surface d'étanchéité de l'interface de pression de l'émetteur est propre et intacte;

Considérer l'applicabilité du milieu mesuré;

La température ambiante et la température moyenne doivent être conformes aux spécifications techniques du produit;

Il y a assez d'espace pour une installation électrique sûre.

5.2 Méthode d'installation et d'étanchéité de l'émetteur: Union 2#1502

5.3 Système électrique du transmetteur

Pour assurer le niveau de protection du produit, assurez-vous de verrouiller le connecteur pendant la connexion électrique.

L'alimentation électrique: voir l'étiquette du produit pour plus de détails (l'alimentation électrique doit satisfaire aux exigences des normes pertinentes et le système d'alimentation électrique doit être fiable.) L'émetteur anti-explosion intrinsèquement sûr est alimenté par une barrière de sécurité.

Exigences de connexion électrique: sélectionnez un câble dont le diamètre correspond à la glande du câble de prise, et la glande du câble et la prise doivent être intactes.

Exigences de connexion électrique: voir l'étiquette du produit pour la définition du câblage

Définition de l'épingle de produit:

A (rouge): alimentation V+

B (noir): sortie du signal OUT (système à deux fils)

C: vide

D: vide

E (jaune): réinitialisation + (étalonnage)

F (blanc): réinitialisation - (étalonnage)

5.4 Précautions d'utilisation de l'émetteur de sécurité intrinsèque pour les environnements à gaz explosifs

Lorsque des émetteurs résistants à l'explosion intrinsèquement sûrs sont utilisés dans des environnements à gaz explosifs pour la connexion électrique,Ils doivent être combinés avec des barrières de sécurité pour former un système à l'épreuve des explosions intrinsèquement sûr.. La barrière de sécurité et l'alimentation sont placées dans une zone sûre, et l'émetteur intrinsèquement sûr est placé dans une zone dangereuse.

5.5 Précautions d'utilisation de l'émetteur de sécurité intrinsèque pour les environnements à gaz explosifs

Lorsque des émetteurs résistants à l'explosion intrinsèquement sûrs sont utilisés dans des environnements à gaz explosifs pour la connexion électrique,Ils doivent être combinés avec des barrières de sécurité pour former un système à l'épreuve des explosions intrinsèquement sûr.Les barrières de sécurité et les alimentations doivent être placées dans la zone de sécurité et les émetteurs intrinsèquement sûrs dans la zone dangereuse.

Le système de sortie intrinsèquement sûr 4~20mADC à deux fils est représenté comme suit:

Capacité distribuée maximale admissible Cc=Co-Ci, inductance distribuée maximale admissible Lc=Lo-Li du câble de connexion du système entre l'émetteur et la barrière de sécurité.

La capacité distribuée maximale admissible Cc=Co-Ci,

L'inductivité distribuée maximale autorisée Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo ≤ Ui Io ≤ I Po ≤ Pi

La barrière de sécurité peut être librement sélectionnée par l'utilisateur, à condition que les paramètres répondent aux exigences ci-dessus et qu'elle dispose d'un certificat d'épreuve des explosions.L'installation et l'utilisation de la barrière de sécurité doivent être effectuées conformément au manuel d'instructions de la barrière de sécurité..

6.Soutien et services:

Notre produit de capteur de pression de précision est livré avec un support technique complet et des services pour vous assurer que vous avez la meilleure expérience avec notre produit.Nos services de soutien incluent des conseils d'installationNotre objectif est de vous assurer de tirer le meilleur parti de notre produit de capteur de pression de précision et d'obtenir les résultats souhaités.

7- Emballage et expédition:

Emballage du produit:

• 1 Capteur de pression de précision
• Manuel de l'utilisateur
• Déchets d'acier

Pour la navigation:

• Expédition par voie terrestre standard
• Délai de livraison prévu: 5-7 jours ouvrables
• Les informations de suivi seront fournies par e-mail.
