Émetteur de pression de diaphragme à débit de précision IP65 Sensor en acier inoxydable de type résistant à l'explosion

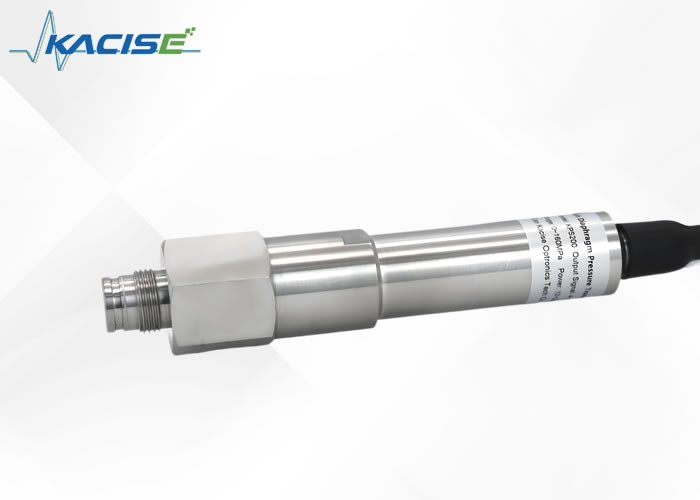

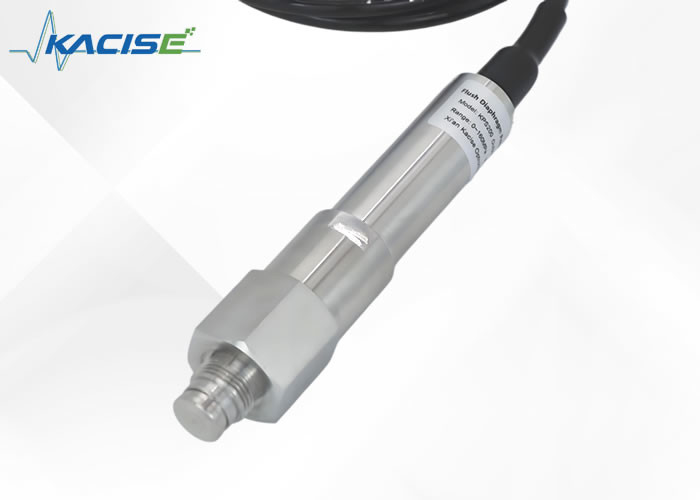

Transmetteur de pression par membrane à décharge KPS200

1.Introduction au projet

L'émetteur de pression de haute pression est un autre résultat de l'introduction et de la digestion de la technologie des produits étrangers par notre société.et il a les caractéristiques d'une réponse élevée, haute précision, structure solide, résistance à la corrosion, résistance aux vibrations, performances élevées et coût élevé.

Le produit est largement utilisé dans l'industrie pétrolière, en particulier pour la mesure de la haute pression des pompes à boue importées, des camions de fracturation, des camions de cimentation, etc.,et est le transmetteur préféré pour remplacer les produits importés.

Ce type résistant à l'explosion répond aux exigences des normes GB3836.1-2010 et GB3836.4-2010 et a obtenu un certificat de résistance à l'explosion.

Le produit résistant à l'explosion est adapté aux situations où des gaz explosifs peuvent apparaître.

2.Dimension

3.Spécifications techniques

4Transport, emballage et stockage

4.1 Le transport

Vérifiez si l'instrument a été endommagé pendant le transport.

4.2 Emballage et stockage

Ne retirez pas l' emballage avant l' installation.

4.3 Conditions de stockage admissibles:

Température de stockage: -40 à +70 °C

Humidité de stockage: 45% à 75% d'humidité relative (pas de condensation)

5. Installation

L'élément sensible à la pression utilisé dans ce produit transmet la pression à travers le diaphragme sensible à la pression.

▶ Ne touchez en aucune façon l'intérieur de l'interface de pression.

5.1 Préparation à l'installation

Vérifiez que l'apparence de l'émetteur est correcte;

La surface d'étanchéité de l'interface de pression de l'émetteur est propre et intacte;

Considérer l'applicabilité du milieu mesuré;

La température ambiante et la température moyenne doivent être conformes aux spécifications techniques du produit;

Il y a assez d'espace pour une installation électrique sûre.

5.2 Méthode d'installation et d'étanchéité de l'émetteur: fil droit, surface d'étanchéité utilisant un anneau d'étanchéité

Fil interne à l'installation:

La profondeur de fil interne de l'installation de l'émetteur doit être supérieure à la longueur du fil.

5.3 Système électrique du transmetteur

Pour assurer le niveau de protection du produit, assurez-vous de verrouiller le connecteur pendant la connexion électrique.

L'alimentation électrique: voir l'étiquette du produit pour plus de détails (l'alimentation électrique doit satisfaire aux exigences des normes pertinentes et le système d'alimentation électrique doit être fiable.) L'émetteur anti-explosion intrinsèquement sûr est alimenté par une barrière de sécurité.

Exigences de connexion électrique: sélectionnez un câble dont le diamètre correspond à la glande du câble de prise, et la glande du câble et la prise doivent être intactes.

Exigences de connexion électrique: voir l'étiquette du produit pour la définition du câblage

Définition de l'épingle de produit:

Noir: alimentation V+

Rouge: sortie de signal OUT (système à deux fils)

6- démontage, entretien, nettoyage et réparation

6.1 Démontage du produit

L'émetteur est utilisé dans des endroits dangereux tels que toxiques, nocifs, à haute température et haute pression.

▶ Veuillez respecter les spécifications d'utilisation.

▶ Portez l'équipement de protection nécessaire.

Le transmetteur de pression doit être dépressurisé et éteint, la connexion électrique débranchée et une clé française utilisée pour l'enlever.

6.2 Maintenance

L'émetteur ne nécessite pas d'entretien pendant l'utilisation normale et est uniquement entretenu par le fabricant.

Lors de l'utilisation d'émetteurs résistants aux explosions, un mauvais fonctionnement entraînera une défaillance des performances résistantes aux explosions.

▶ Il est interdit de remplacer des composants ou des structures de circuit par des produits à résistance à l'explosion intrinsèquement sûrs afin d'éviter d'affecter les performances à résistance à l'explosion du produit.

6.3 Nettoyage

L'utilisation d'un agent de nettoyage incorrect endommage l'étiquette du produit.

▶ N'utilisez pas de produits de nettoyage irritants.

▶ N'utilisez pas d'ustensiles de nettoyage dangereux ou tranchants.

▶ N'utilisez pas de chiffons ou d'éponges abrasifs.

Pour nettoyer le produit, utilisez de l'eau propre et des agents de nettoyage traditionnels.Essuyer la surface de l' émetteur avec un chiffon mouillé doux.

6.4 Réparation

Les milieux résiduels peuvent causer des blessures corporelles, des dommages matériels et des dommages environnementaux

Les milieux résiduels sur l'émetteur de pression démonté peuvent causer des dommages au personnel, à l'environnement et aux équipements.

▶ Avec des substances dangereuses, y compris les données de sécurité des matériaux des supports correspondants.

Lorsque vous transportez l'émetteur de pression, veuillez faire attention aux points suivants:

Tous les instruments livrés ne doivent contenir aucune substance dangereuse (acides, alcalis, solutions, etc.) et doivent être nettoyés avant leur retour.l'emballage d'origine ou un emballage de transport approprié doit être utilisé.

6.5 Élimination

Une mauvaise manipulation du produit peut nuire à l'environnement.

Veuillez éliminer les composants des émetteurs et les matériaux d'emballage de manière écologique et conformément aux réglementations nationales en matière d'élimination des déchets.

7. Les défauts

En cas de défaut de l'émetteur, vérifiez d'abord que l'émetteur est correctement installé à partir du raccordement sous pression et du raccordement électrique.

Les défauts et les solutions les plus courants sont les suivants:
