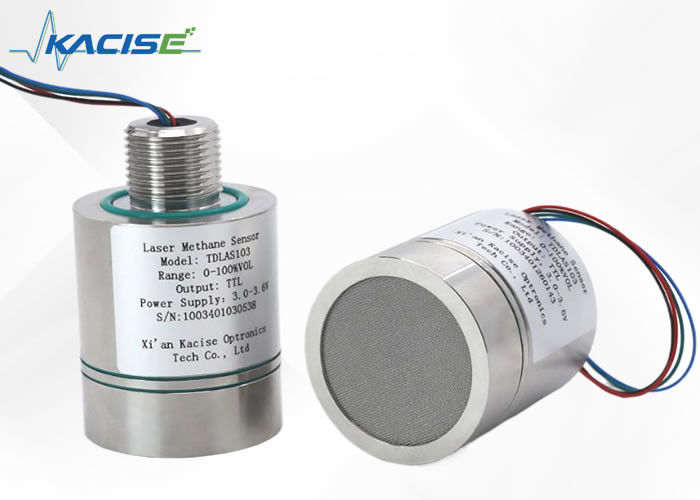

Module de capteur d'air de méthane VOL 0-20% personnalisable avec courant de pointe 210mA pour la sécurité industrielle

Utilisant la technologie TD-LAS, le capteur de méthane 3.3V détecte le méthane à travers son spectre d'absorption unique à l'aide d'un laser de 1653,7 nm, avec une résistance aux interférences de la vapeur d'eau et d'autres gaz.Combiner l'absorption directe avec la modulation de la longueur d'ondeIl est équipé de composants laser à basse température et d'un algorithme de correction de température.le capteur fonctionne bien dans divers environnementsLe protocole de communication standard et l'interface filetée augmentent sa compatibilité, ce qui le rend idéal pour la détection de fuites de méthane et les alarmes dans des industries telles que la restauration, les produits chimiques et l'exploitation minière du charbon.

• Haute précision de détection
  Technologie de modulation directe et de longueur d'onde combinée à une conception de trajectoire optique pliée, erreur de mesure ≤ ± 6% valeur réelle @ 25°C
• Une bonne adaptabilité à l'environnement
  Algoritme de correction de compensation de température large, peut répondre à une application de -40 ~ + 70 °C
• Forte résistance aux interférences
  technologie de détection de l'absorption laser du méthane "spectre d'empreintes digitales", anti-empoisonnement, anti-vapeur d'eau et autres interférences gazeuses;
• Protection structurelle renforcée
  Conception en acier inoxydable, répondant au niveau de résistance aux explosions Exia IIC T6 Ga
• Faible coût
  Longue durée de vie, faible consommation d'énergie, conception modulaire, facile à intégrer

a) Le capteur produit en continu la concentration de méthane mesurée, la température mesurée, la pression mesurée, l'intensité du signal laser,la température de fonctionnement du laser et le code de défaut par le port série TTL standard;

b) Il dispose d'une fonction d'auto-test, qui peut détecter si le laser, le détecteur photoélectrique et le capteur de stabilisation de tension sont normaux, ce qui aide à éliminer le point de défaillance.

Formation de l'interface: SH1.0mm/4P

Longueur du câble: 200 mm

(1) Configuration de l'interface de communication

Port série UART: taux de Baud: 115200, bits de données: 8 bits,

Bit d'arrêt: 1 bit, bit de parité: pas de contrôle

(2) Description du protocole de communication

Une fois le capteur allumé, il passe par une période de pré-traitement (6-10s) puis commence à produire périodiquement (1Hz) une chaîne de longueur fixe.

Parse des chaînes de sortie (échantillon):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: la tête du châssis;

Plus de 1000.00: valeur de concentration de méthane, à deux décimales réservées, unité % vol;

Plus de 24.0: la température ambiante, en unité °C;

1006.22: la pression de l'environnement, en unité hPa;

16.1: l'intensité de la lumière laser et la plage efficace 3.6 21.6;

006.0: facteur de grossissement, gamme normale de 1,0 à 126.0;

00: codes de défaut

01: signal optique anormal; 02; température ambiante ou pression anormale; signal optique trop fort; 04 anomalie de température du laser;

05: le signal lumineux est trop faible;

13: xor code de vérification

a) La tension de fonctionnement du capteur est de 3,3 V et le niveau d'interface en série de 3,3 V;

b) le capteur contient des composants optiques de précision, veuillez éviter une collision violente;

c) Environnements de travail: -40°C à +70°C

d) Humidité relative 0­99% RH (sans condensation).

Remarque: la tension de fonctionnement du capteur est de 3,3 V. Il est interdit de brancher au capteur une tension d'alimentation supérieure à 3,6 VDC afin d'éviter tout dommage au capteur.
