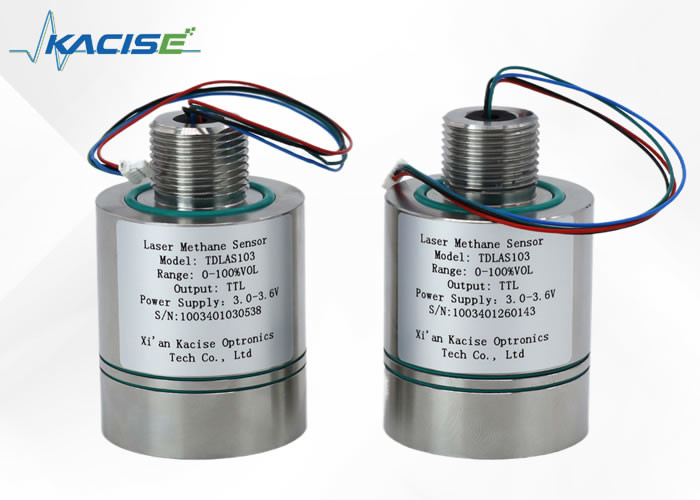

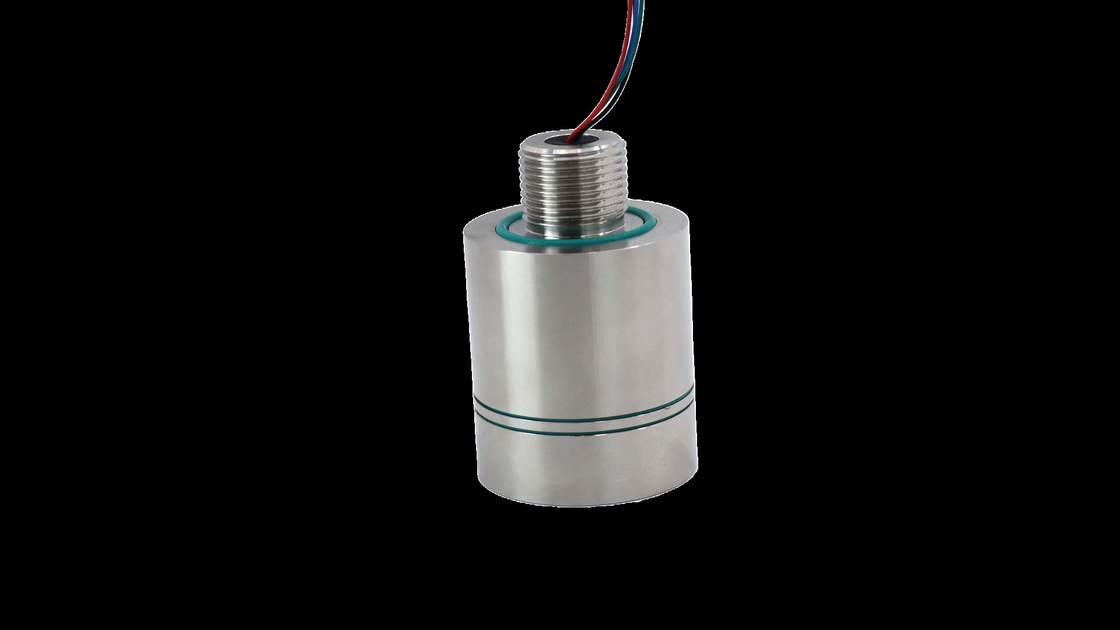

Capteur de détection de gaz 210mA avec signal anti-explosion,tension de fonctionnement 3,0 VDC ~ 3,6 VDC

Introduction au projet

Le capteur de méthane, fonctionnant à 3,3 V, utilise la technologie TD-LAS avec un laser de 1653,7 nm pour identifier le méthane par son spectre d'absorption unique, non affecté par la vapeur d'eau ou d'autres interférences gazeuses.Sa conception combine des techniques d'absorption directe et de modulation de longueur d'onde, doté d'une structure de voie optique de type "N" pour une sensibilité de détection étendue.Son interface et son protocole standard permettent une large compatibilité, ce qui le rend largement applicable dans les systèmes de détection des fuites de méthane dans des industries telles que les mines, la restauration et les produits chimiques industriels.

Caractéristique

• les personnes âgéesHaute précision de détection

Technologie de modulation directe et de longueur d'onde combinée à une conception de trajectoire optique pliée, erreur de mesure ≤ ± 6% valeur réelle @ 25°C

• les personnes âgéesUne bonne adaptabilité à l'environnement

Algoritme de correction de compensation de température large, peut répondre à une application de -40 ~ + 70 °C

• les personnes âgéesForte résistance aux interférences

technologie de détection de l'absorption laser du méthane "spectre d'empreintes digitales", anti-empoisonnement, anti-vapeur d'eau et autres interférences gazeuses;

• les personnes âgéesProtection structurelle renforcée

Conception en acier inoxydable, répondant au niveau de résistance aux explosions Exia IIC T6 Ga

• les personnes âgéesFaible coût

Longue durée de vie, faible consommation d'énergie, conception modulaire, facile à intégrer

Les dimensions

Paramètres techniques:

Applications:

a) Le capteur produit en continu la concentration de méthane mesurée, la température mesurée, la pression mesurée, l'intensité du signal laser,la température de fonctionnement du laser et le code de défaut par le port série TTL standard;

b) Il dispose d'une fonction d'auto-test, qui peut détecter si le laser, le détecteur photoélectrique et le capteur de stabilisation de tension sont normaux, ce qui aide à éliminer le point de défaillance.

Interface et définition de la communication

Formation de l'interface: SH1.0mm/4P

Longueur du câble: 200 mm

Protocole de communication

(1) Configuration de l'interface de communication

Port série UART: taux de Baud: 115200, bits de données: 8 bits,

Bit d'arrêt: 1 bit, bit de parité: pas de contrôle

(2) Description du protocole de communication

Une fois le capteur allumé, il passe par une période de pré-traitement (6-10s) puis commence à produire périodiquement (1Hz) une chaîne de longueur fixe.

Parse des chaînes de sortie (échantillon):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: la tête du châssis;

Plus de 1000.00: valeur de concentration de méthane, à deux décimales réservées, unité % vol;

Plus de 24.0: la température ambiante, en unité °C;

1006.22: la pression de l'environnement, en unité hPa;

16.1: l'intensité de la lumière laser et la plage efficace 3.6 21.6;

006.0: facteur de grossissement, gamme normale de 1,0 à 126.0;

00: codes de défaut

01: signal optique anormal; 02; température ambiante ou pression anormale; signal optique trop fort; 04 anomalie de température du laser;

05: le signal lumineux est trop faible;

13: xor code de vérification

Code de défaut

Précautions à prendre

a) La tension de fonctionnement du capteur est de 3,3 V et le niveau d'interface en série de 3,3 V;

b) le capteur contient des composants optiques de précision, veuillez éviter une collision violente;

c) Environnements de travail: -40°C à +70°C

d) Humidité relative 0­99% RH (sans condensation).

Remarque: la tension de fonctionnement du capteur est de 3,3 V. Il est interdit de brancher au capteur une tension d'alimentation supérieure à 3,6 VDC afin d'éviter tout dommage au capteur.

Soutien et services

Nous fournissons un support technique complet pour les capteurs de détecteurs de gaz, y compris le dépannage et la résolution de problèmes par des experts.et d'essais pour assurer une performance préciseNous fournissons également des manuels de produits et de la documentation, et offrons des conseils dans la sélection et la personnalisation du bon produit.assurer le bon fonctionnement de vos détecteurs de gaz.

Emballage et expédition
Emballage du produit:
Unité de détection de gaz
Manuel de l'utilisateur
Matériel de montage
Certificat de calibrage
Informations sur l'expédition
Délai de livraison prévu: 5 à 8 jours ouvrables
