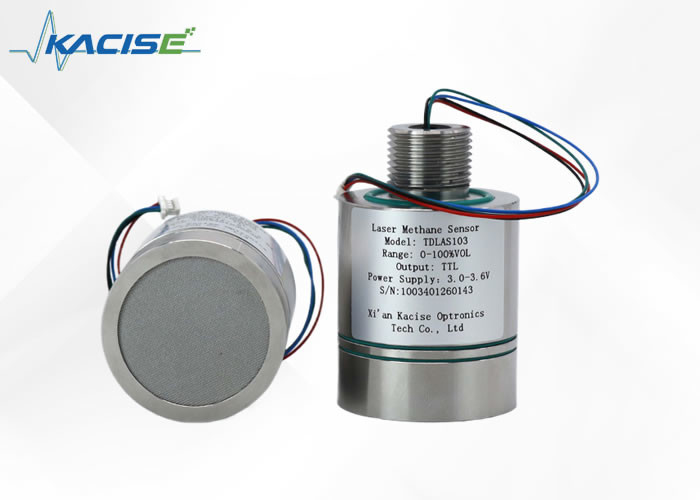

Détecteur laser de méthane basé sur TD LAS,poids du produit 255g

Introduction au projet

Le capteur laser de méthane de 3,3 V est développé sur la base de la spectroscopie d'absorption gazeuse laser réglable (TD-LAS), qui utilise 1653.Laser de 7 nm pour détecter le méthane par absorption caractéristique du spectre des "empreintes digitales"Basé sur la combinaison de la technologie d'absorption directe et de la spectroscopie d'absorption par modulation de longueur d'onde,et la conception de la structure de voie optique de type "N", longue trajectoire optique d'absorption, haute sensibilité et précision de détection;Choisir les performances à basse température des dispositifs de détection laser et photoélectrique et l'algorithme de correction de la compensation de température avec une large température, l'adaptabilité environnementale est forte; interface d'installation de filetage standard et conception de protocole de communication standard, forte commonalité.

En tant que composant principal du moniteur de gaz de méthane, le produit peut être largement utilisé dans l'espace souterrain, l'industrie de la restauration,alarme de détection de fuite de gaz de méthane pour l'industrie chimique industrielle et la mine de charbon et autres domaines.

Caractéristique

• les personnes âgéesHaute précision de détection

Technologie de modulation directe et de longueur d'onde combinée à une conception de trajectoire optique pliée, erreur de mesure ≤ ± 6% valeur réelle @ 25°C

• les personnes âgéesUne bonne adaptabilité à l'environnement

Algoritme de correction de compensation de température large, peut répondre à une application de -40 ~ + 70 °C

• les personnes âgéesForte résistance aux interférences

technologie de détection de l'absorption laser du méthane "spectre d'empreintes digitales", anti-empoisonnement, anti-vapeur d'eau et autres interférences gazeuses;

• les personnes âgéesProtection structurelle renforcée

Conception en acier inoxydable, répondant au niveau de résistance aux explosions Exia IIC T6 Ga

• les personnes âgéesFaible coût

Longue durée de vie, faible consommation d'énergie, conception modulaire, facile à intégrer

Les dimensions

Paramètres techniques:

Applications:

a) Le capteur produit en continu la concentration de méthane mesurée, la température mesurée, la pression mesurée, l'intensité du signal laser,la température de fonctionnement du laser et le code de défaut par le port série TTL standard;

b) Il dispose d'une fonction d'auto-test, qui peut détecter si le laser, le détecteur photoélectrique et le capteur de stabilisation de tension sont normaux, ce qui aide à éliminer le point de défaillance.

Interface et définition de la communication

Formation de l'interface: SH1.0mm/4P

Longueur du câble: 200 mm

Protocole de communication

(1) Configuration de l'interface de communication

Port série UART: taux de Baud: 115200, bits de données: 8 bits,

Bit d'arrêt: 1 bit, bit de parité: pas de contrôle

(2) Description du protocole de communication

Une fois le capteur allumé, il passe par une période de pré-traitement (6-10s) puis commence à produire périodiquement (1Hz) une chaîne de longueur fixe.

Parse des chaînes de sortie (échantillon):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: la tête du châssis;

Plus de 1000.00: valeur de concentration de méthane, à deux décimales réservées, unité % vol;

Plus de 24.0: la température ambiante, en unité °C;

1006.22: la pression de l'environnement, en unité hPa;

16.1: l'intensité de la lumière laser et la plage efficace 3.6 21.6;

006.0: facteur de grossissement, gamme normale de 1,0 à 126.0;

00: codes de défaut

01: signal optique anormal; 02; température ambiante ou pression anormale; signal optique trop fort; 04 anomalie de température du laser;

05: le signal lumineux est trop faible;

13: xor code de vérification

Code de défaut

Précautions à prendre

a) La tension de fonctionnement du capteur est de 3,3 V et le niveau d'interface en série de 3,3 V;

b) le capteur contient des composants optiques de précision, veuillez éviter une collision violente;

c) Environnements de travail: -40°C à +70°C

d) Humidité relative 0­99% RH (sans condensation).

Remarque: la tension de fonctionnement du capteur est de 3,3 V. Il est interdit de brancher au capteur une tension d'alimentation supérieure à 3,6 VDC afin d'éviter tout dommage au capteur.

Soutien et services:
Le support technique et les services du produit détecteur de gaz comprennent:

Assistance technique d'experts pour le dépannage et la résolution de problèmes
Services de réparation et d'entretien
Services d'étalonnage et d'essai pour assurer des relevés précis
Documentation et manuels du produit
Assistance à la sélection et à la personnalisation des produits
Notre objectif est de s'assurer que nos clients reçoivent le plus haut niveau de support et de service pour que leurs capteurs de détecteurs de gaz fonctionnent efficacement et efficacement.

Emballage et expédition
Emballage du produit:
Unité de détection de gaz
Manuel de l'utilisateur
Matériel de montage
Certificat de calibrage
Informations sur l'expédition
Délai de livraison prévu: 5 à 8 jours ouvrables
