KDF1300 débitmètre à Doppler à ultrasons

1.Introduction au projet

Le débitmètre Doppler ultrasonique fonctionne en utilisant l'effet Doppler. Une sonde émet un faisceau d'ondes ultrasonores à un angle vers le haut. Ces ondes traversent le fluide,qui peuvent contenir des impuretés telles que des bulles ou des particules (supposées se déplacer à la même vitesse que le fluide)Lorsque les ondes ultrasoniques atteignent ces impuretés, les ondes réfléchies subissent un décalage de fréquence Doppler (Δf).En mesurant le décalage de fréquence Doppler, la vitesse de débit du fluide peut être déterminée.

2.Spécifications techniques

3. Dimensions

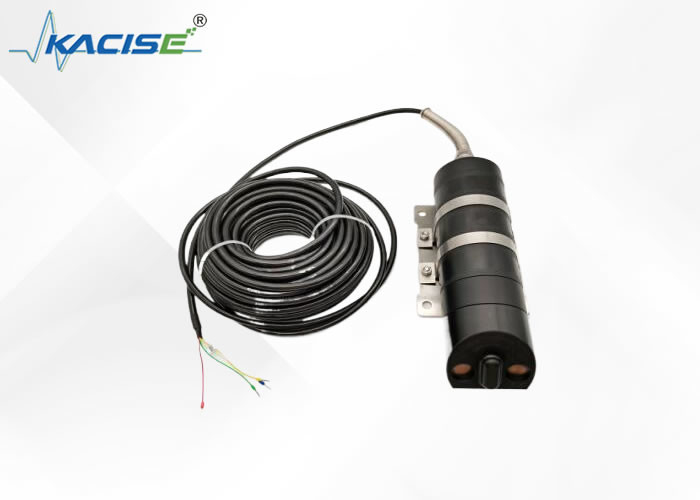

3.1 Image du produit

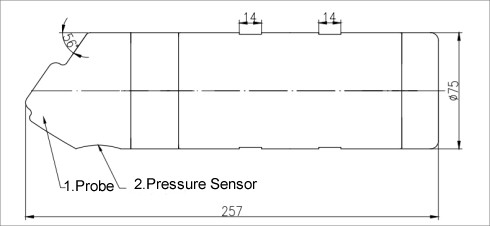

3.2 Dimensions structurelles

4.Application

Le débitmètre à Doppler à ultrasons est un dispositif qui mesure le débit d'eau dans les tuyaux, les canaux ou les rivières.

• Surveillance en cas de catastrophe liée aux inondations
• Évacuation des eaux usées
• Les rivières naturelles
• L'approvisionnement en eau et le drainage municipaux
• Surveillance des pertes/infiltrations d'eau
• Surveillance du processus d'irrigation
• Recherche sur l'estuaire et les marées
• Pêche/conservation des eaux
• Recherche sur l'érosion côtière
• Surveillance du procédé de désherbage
• Surveillance du drainage routier
• Recherche sur les procédés du canal
• Surveillance des processus fluviaux

5- Le câblage

Le câble d'alimentation

le câble rouge connecté au pôle positif de l'alimentation électrique (12V+ ou 24V+);

fil vert relié au pôle négatif de l'alimentation électrique (12V- ou 24V-);

Le câble de signal:

un câble blanc connecté à RS485A (T/R+);

un câble jaune connecté à RS485B (T/R-);

Une conduite d'air transparente:

※Il doit être maintenu à l'abri de l'atmosphère et faire attention à la protection pendant l'installation., surtout lorsqu'il traverse le tube de filetage, il est nécessaire de le protéger avec du ruban adhésif avant le filetage afin d'éviter que l'eau ne pénètre.il peut provoquer des erreurs de profondeur d'eau et d'autres phénomènes.

Le conduit d'air transparent ne peut pas être plié et l'angle de flexion ne peut pas être inférieur à 90° lors du filetage du tube.
