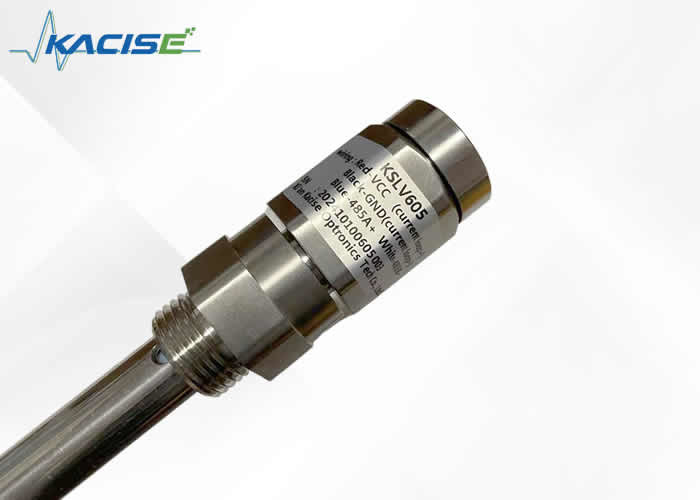

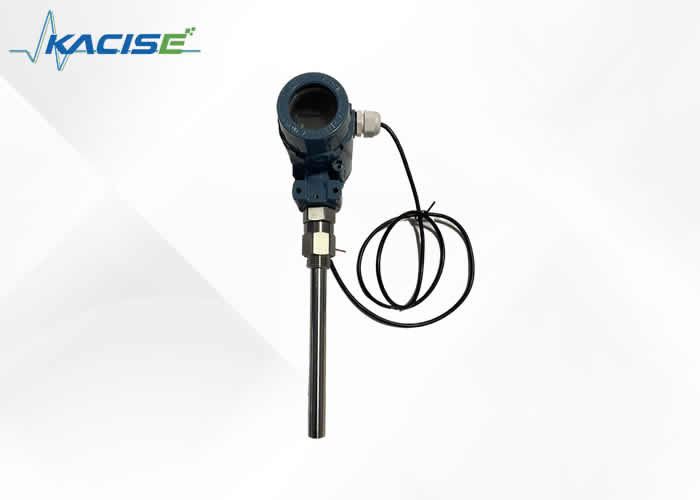

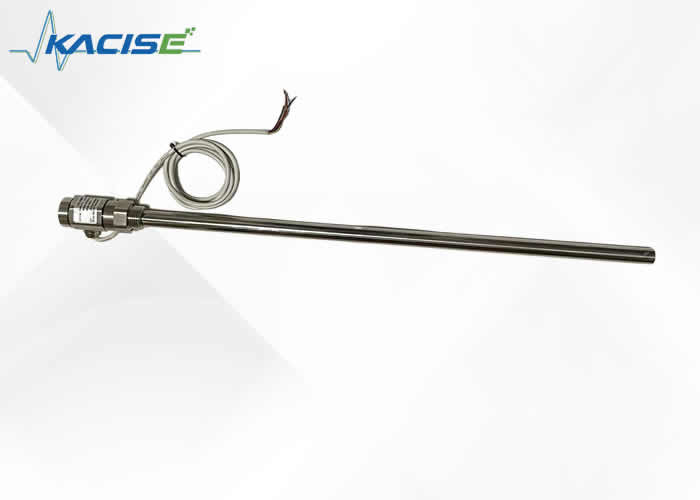

Transmetteur de niveau capacitif résistant à la corrosion avec sortie NPN/PNP est utilisé pour la surveillance du niveau dans les réacteurs de laboratoire

L'émetteur de niveau capacitif résistant à la corrosion, équipé d'une sortie NPN/PNP, est spécialement conçu pour la surveillance du niveau dans les réacteurs de laboratoire.Il peut résister aux substances corrosives souvent présentes dans de tels environnementsAvec ses capacités de détection précises, il mesure avec précision le niveau du liquide, fournissant des données fiables.assurer des conditions de réaction optimales et améliorer la sécurité et l'efficacité globales des expériences.

• Le protocole Modbus est facile à intégrer.
• Structure simple sans composants mobiles ou élastiques, elle a donc une fiabilité élevée et une maintenance minimale.entretien moyen et petit.
• Une variété de sorties de signal est pratique pour différentes configurations de système.
• Convient pour la mesure du niveau des récipients à haute température et à haute pression et la valeur mesurée n'est pas affectée par la température, la gravité spécifique du liquide à mesurer,et la forme et la pression du récipient.
• Il est particulièrement adapté pour la mesure de liquides corrosifs forts tels que l'acide et l'alcali.
• Protection parfaite contre le surcourant, la surtension et la polarité de l'alimentation.
• Le capteur de niveau sans fil a une fonction de transmission à distance sans fil.
• Il peut mesurer n'importe quel support.

• Portée de détection: 0,1 à 3 m.
• La valeur de l'indicateur de résistance à la combustion est calculée en fonction de l'indicateur de résistance à la combustion.
• Précision: classe 0,1, classe 0,2, classe 0,5, classe 1
• L'échelle de pression est de -0,1 MPa à 32 MPa
• Résistance à la température de la sonde: -50 ∼ 250°C
• Température ambiante: -40°C à 85°C
• Température de stockage: -55°C+125°C
• Signaux de sortie: 4×20 mA, communication 485 etc.
• La distance de communication du capteur de niveau de sortie sans fil est inférieure à 200 mètres et la tension d'alimentation est de 3,3-36V (alimentation en batterie en option)
• Voltage de l'alimentation électrique: 536 V CC
• Matériau du capteur de niveau: acier inoxydable 316, 1Gr18Ni19Ti ou PTFE
• Stabilité à long terme: ≤ 0,1% FS/an,
• Déplacement de température: ≤ 0,01%FS/ °C (dans la plage de 0°70 °C)
• Le niveau de résistance à l'explosion: ExibIICT6
• Niveau de protection: IP67

Les capteurs de niveau de liquide capacitifs ont des structures différentes en raison de différentes occasions et paramètres d'application, mais en général, leur structure principale peut être divisée en deux parties,à savoir la partie du capteur et la partie du transmetteur. comme le montre la photo:

A sur l'image montre le capteur, qui sonde directement dans l'équipement du conteneur ou mesure dans le milieu de mesure du tube de compteur.

B et C figurant sur la figure sont les brides de raccordement de la phase gazeuse et de la phase liquide de l'instrument de mesure et de contrôle du niveau du liquide, qui sont utilisées pour la raccordement des brides de l'équipement,et le liquide et la pression dans l'équipement sont attirés vers la bouteille de mesure.

La figure D montre le cylindre de mesure de l'instrument de mesure et de contrôle du niveau du liquide, qui peut former une capacité avec l'électrode de capteur.

E représenté sur la figure est la bride des eaux usées, qui peut évacuer régulièrement la saleté de l'instrument de mesure et de contrôle du niveau du liquide vers l'extérieur,Garder propre l'intérieur du tube de mesure de l'instrument de mesure et de contrôle du niveau du liquide., et empêcher le capteur de s'accrocher à la saleté.

F représenté sur la figure est l'émetteur, qui est un dispositif de conversion de la capacité en signal de courant standard,et est la partie centrale de l'ensemble de l'instrument de mesure et de contrôle du niveau du liquideSa fonction principale est de recevoir l'augmentation du changement de capacité causée par le changement de niveau du liquide envoyé par le capteur, puis après conversion, il produit un signal de courant standard de 4-20mADC.Cet émetteur adopte des dispositifs intégrés militaires, avec une faible consommation d'énergie, une résistance à haute température, une grande fiabilité et répond aux exigences de sécurité intrinsèque.

KSLV606 (modèle d'affichage) a deux modes de câblage: l'un est RS485, l'autre est 4-20mA.

Sortie isolée de 4 à 20 mA

d'une puissance de sortie de 4 à 20 mA non isolée

Après l'installation, lorsque vous l'utilisez pour la première fois, assurez-vous d'ouvrir d'abord la vanne de phase gazeuse, puis ouvrez la vanne de phase liquide pour vous assurer que le niveau du liquide ne fluctue pas violemment,provoquant des erreurs de mesure.

En outre, il convient de veiller à ce que les joints des câbles de raccordement soient en bon contact et anti-corrosion.afin d'éviter l'accumulation de saleté et d'affecter les performances de l'instrumentEn prenant comme exemple le liquide de cuivre commun, le liquide de carbone C, la tour d'eau chaude de Baohe, la piscine d'égouts et d'autres milieux sales, il devrait être garanti de décharger 1 à 2 fois par semaine,tandis que le milieu nettoyant doit être déchargé 1 à 2 fois par mois.

Le boîtier de l'émetteur doit être étroitement enveloppé pour empêcher l'entrée d'eau, de gaz ou de matières corrosives, et il est interdit de collider avec une force extérieure et de le démonter par des non-professionnels.

Il existe trois méthodes de câblage courantes pour les émetteurs: comme indiqué au point a) b) c)

a) Les produits

Le rapport de travail

(c) Ammètre

Comme le montre la figure ci-dessus, il existe trois méthodes de câblage pour l'émetteur de l'instrument de mesure et de contrôle du niveau du liquide.La figure a) montre le schéma de câblage de l'émetteur directement et le compteur d'affichage numériqueLa figure b) montre le schéma de câblage de l'émetteur et du système de commande DCS. Le système de commande fournit 24 V et est relié à l'émetteur.La figure c) montre le schéma de raccordement de l'émetteur alimenté par la barrière de sécuritéLes utilisateurs peuvent se référer aux trois méthodes de câblage ci-dessus pendant l'installation.

Étant donné que les produits ne diffèrent que par leur apparence et leur matériau, mais qu'ils appartiennent tous deux à l'instrument externe de mesure et de contrôle du niveau de liquide,les méthodes d'installation des deux sont fondamentalement les mêmesEn général, l'installation est extrêmement simple et rapide.Il suffit de brancher la bride de connexion de la phase gaz-liquide de l'instrument de mesure et de contrôle du niveau du liquide à la bride de la phase gaz-liquide de l'équipement.(Remarque: la bride de connexion de l'instrument de surveillance et de contrôle du niveau du liquide a été soudrée selon la taille convenue par les deux parties),L'utilisateur doit configurer lui-même la soupape et le tuyau) comme indiqué à la figure 7.1.

L'indicateur de niveau de capacité est un produit spécialement utilisé pour les airbags de chaudières de grande, moyenne et petite taille et d'autres types de mesure du niveau de liquide à haute température.

Il adopte des matériaux spéciaux et la technologie de radiofréquence, de sorte que toute la machine peut fonctionner de manière stable pendant une longue période dans un environnement à haute température.Parce qu'il est spécialement utilisé dans un environnement à haute température, la structure et la méthode d'installation de l'instrument de mesure et de contrôle du niveau du liquide diffèrent des autres produits.

Tout d'abord, il diffère des autres produits en ce que son émetteur est situé sous le capteur, il y a une section étanche et dissipatrice de chaleur de la bouteille de mesure à l'émetteur,et puis vers le bas est un bras courbé de 90 degrés pour conduire l'émetteur vers le côté du capteurEn revanche, lorsque le milieu à haute température transfère la chaleur vers le bas vers l'émetteur,Il passe d'abord par une section spéciale de dissipation de chaleur, ce qui réduira considérablement sa chaleur. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, provoquant un court-circuit ou une corrosion.

En résumé, la structure de ce compteur de niveau présente des avantages évidents, c'est pourquoi il peut fonctionner de manière stable pendant une longue période dans un environnement à haute température.Il convient de noter que l'émetteur est situé en dessous, et la distance du tuyau d'égout est relativement étroite, il ne peut donc pas être installé à l'envers.2:

Bien que l'ajustement analogique ait été effectué avant que le produit ne quitte l'usine, afin de permettre à l'utilisateur d'expérimenter davantage les performances de notre produit avant utilisation,il est recommandé à l'utilisateur d'effectuer une simple vérificationVous pouvez retirer l'ensemble des instruments pour l'étalonnage.

L'étalonnage de l'instrument externe de mesure et de contrôle du niveau de liquide est illustré à la figure 8.1:

Les étapes de vérification sont les suivantes:

1. Préparez un tuyau d'eau transparent, marquez-le avec une balance ou fixez-le avec une règle, de sorte que le niveau réel du liquide puisse être observé et calibré pendant l'étalonnage.préparer un ampéromètre (DC) avec une précision supérieure à trois chiffres, plusieurs bouchons en caoutchouc et un milieu d'essai suffisant (qui peut être remplacé par de l'eau).
2. Connectez une extrémité du tuyau d'eau transparent au port de phase liquide de l'instrument de mesure et de contrôle du niveau du liquide, bloquez la sortie des eaux usées et laissez le port de phase gazeuse libre.Et connectez l'ampéromètre en série comme indiqué sur la figure 6.2), puis allumez l'alimentation après avoir vérifié que le câblage est correct.
3. Ajouter le milieu à partir de l'extrémité supérieure du tube transparent, le milieu circule à travers le tube de phase liquide dans l'instrument de mesure et de contrôle du niveau du liquide,et le niveau de liquide est ajouté à plusieurs points avec des hauteurs différentes, car à ce moment-là, le niveau de liquide dans le tube transparent est mesuré avec l'instrument de mesure et de contrôle du niveau de liquide.À cette heure-ci, lire la valeur de l'ampéromètre, puis comparer le rapport de hauteur correspondant au signal standard de sortie 4-20mA avec la valeur de courant collectée pour vérifier l'exactitude du compteur de niveau (Note:Il est facile de calculerGénéralement, plusieurs points sont pris à 0%, 25%, 50%, 75% et 100% respectivement, et les courants correspondants sont respectivement 4mA, 8mA, 12mA, 16mA et 20mA.La plage doit correspondre au centre de la phase liquide et de la phase gazeuse respectivement).

1. Pendant l'utilisation, si l'affichage numérique indique zéro, utilisez la plage 0-200mA de l'ampérimètre CC, et lorsque le courant mesuré est également 0, les erreurs possibles sont les suivantes:
   • L'alimentation est normale?
   • L'émetteur peut être court-circuité
   • L'émetteur a des problèmes de qualité;
   Si le courant mesuré par l'ampérimètre en courant continu est inférieur à 4 mA, les éventuelles défaillances:
   • Le niveau réel du liquide est inférieur au port de phase liquide
   • La valeur de réglage actuelle de l'émetteur est trop faible
   • L'émetteur présente des problèmes de qualité; si le courant mesuré correspond au niveau réel du liquide, il y a un problème avec l'affichage numérique;
   Éventuelles défaillances si le courant dépasse 25 mA:
   • Il y a un court-circuit dans le circuit de l' émetteur.
   • La valeur d'ajustement actuelle est trop élevée.
2. Lorsque l'affichage numérique est plein, utilisez la plage de 0 à 200 mA de l'ampéromètre CC. Lorsque le courant mesuré est de 20 mA, il peut y avoir une panne:
   • L'ajustement actuel est trop élevé
   • Il y a un court-circuit dans l' émetteur.
   • Le niveau réel du liquide est plein;
   Si le courant mesuré est inférieur à 20 mA, l'affichage numérique est défectueux.
3. L'affichage numérique saute violemment.
   • Fluctuation réelle du niveau de liquide
   • Un mauvais contact de ligne
   • L'émetteur présente des problèmes de qualité; si le courant mesuré est stable, le compteur d'affichage peut être défectueux
4. Il n'y a pas de changement dans l'affichage numérique. Utilisez la plage de 0 à 200 mA de l'ampérimètre CC. Lorsque le courant mesuré change normalement, cela peut indiquer que l'instrument est défectueux;si le courant mesuré ne change pas, il peut y avoir un défaut:
   • Échec du transmetteur
   • Le tuyau de phase gaz-liquide est bloqué
   • Il y a un circuit ouvert entre le capteur et l'émetteur et doit être reconnecté
5. L'affichage numérique change lentement par rapport au niveau réel du liquide.
   • Le pôle intérieur du capteur adhère aux impuretés, utiliser 25% d'acide chlorhydrique (acide sulfurique) pour faire tremper le pôle
   • Le tuyau de phase gazeuse est à moitié bloqué, s'il vous plaît ouvrez la vanne, et testez-le, dégagez-le.
6. Lorsque l'affichage numérique est haut ou bas, ajustez la plage ou le bouton zéro dans l'émetteur pour ajuster.

1. Tous les produits fournis sont fournis avec un certificat de produit et un manuel d'utilisation, y compris le numéro du produit, les paramètres techniques, le schéma de câblage, la date de fabrication, etc.Veuillez vérifier attentivement pour éviter une mauvaise utilisation.
2. Lors de l'installation, vérifiez si l'interface sur place est compatible avec l'interface du produit selon la méthode de connexion du produit.
3. Le câblage doit être effectué en stricte conformité avec les exigences des instructions d'utilisation de notre société.
4. Ce produit est un instrument de transduction d'énergie précis, et il est interdit de le démonter, de le heurter, de le laisser tomber et de le frapper avec force.
5. Si une anomalie est détectée pendant l'utilisation, vous devez éteindre l'alimentation, cesser de l'utiliser, le vérifier ou contacter directement le service technique de notre société.
6. L'emballage d'origine doit être restauré pendant le transport et le stockage et stocké dans un entrepôt frais, sec et ventilé.
7. Veillez à ne pas endommager le capteur pendant l'installation et l'utilisation.
8. Des mesures efficaces de protection contre la foudre doivent être prises sur le site d'installation.
9. Le boîtier de tout émetteur de cette série doit être relié à la terre de manière fiable et la résistance de mise à la terre doit être inférieure à 4Ω.
10. Lors de l'utilisation de la communication 485 pour la configuration du système, l'émetteur doit être équipé d'une barrière de sécurité ou d'un isolant.
11. La barrière de sécurité doit obtenir un certificat de résistance à l'explosion et son installation doit être effectuée conformément aux prescriptions de son manuel.
12. Lorsque l'émetteur est utilisé dans la zone "0", le transformateur de puissance alimentant la barrière de sécurité doit satisfaire aux exigences de l'article 8.1 de la norme GB3836.4-2010.
