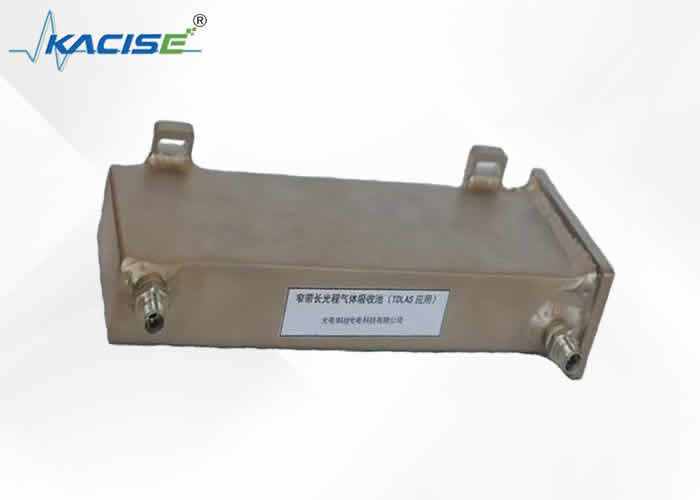

Temps de réponse rapide 0,1 s, calibrage automatique haute sensibilité, capteur de méthane Laser TDLAS200 pour la détection CH4

Le module de télémétrie laser des gaz est fabriqué sur la base de la technologie de spectroscopie d'absorption laser. Il émet un faisceau laser d'une longueur d'onde spécifique pour détecter s'il y a un gaz cible dans la plage du trajet optique du laser, obtenant ainsi la concentration du gaz cible.

• Haute sensibilité, ne répond qu'au gaz cible
• Cellule de référence intégrée, peut être automatiquement calibrée
• Facile à intégrer, l’interface numérique affiche directement l’état et la concentration

"Les molécules de méthane absorbent la lumière d'une longueur d'onde spécifique" - Spectre d'absorption moléculaire

"La quantité de lumière absorbée par un milieu transparent (masse de méthane) est proportionnelle à l'épaisseur et à la concentration de la masse de gaz" - Loi de Beer-Lambert

Selon les principes physiques ci-dessus, un faisceau de lumière d’une longueur d’onde spécifique peut être utilisé pour pénétrer dans la masse de méthane qui fuit. Selon le degré d'affaiblissement du faisceau, la concentration de méthane dans la masse de gaz peut être mesurée, et celui-ci ne répond qu'au méthane (sélectivité unique).

L’utilisation d’une cellule de détection à réflexions multiples et le passage répété du laser à travers le gaz mesuré peuvent multiplier la sensibilité de détection.

*1 Veuillez vous assurer que la tension d'entrée d'alimentation du module n'est pas inférieure à 5 V.

*2 Recommandation de sélection de pompe <500 ml/min

Dimensions de l'hôte du module de détection : 115×59×38mm (hors câbles et connecteurs de gaz)

Il est recommandé d'ajouter un filtre hydrophobe PTFE de 0,45 um à l'extrémité d'entrée d'air ; Connectez la pompe à air et le filtre silencieux à l'extrémité d'échappement.
