0.1s Temps de réponse rapide TDLAS200 Capteur laser de méthane pour la détection de CH4

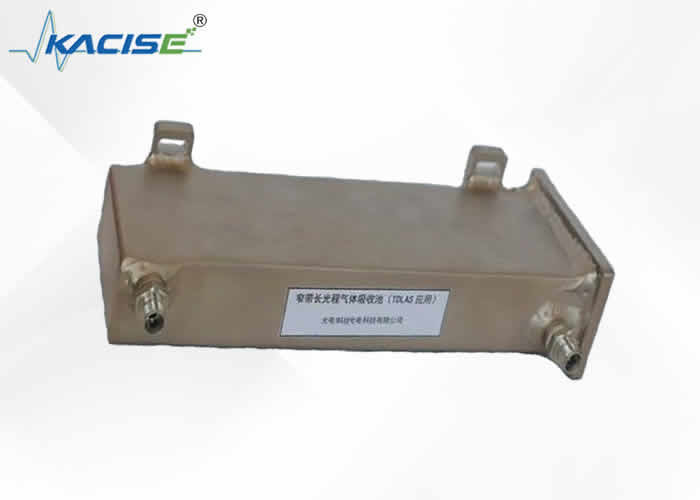

Capteur laser de méthane TDLAS200

Introduction au projet

Le module de télémétrie au gaz laser est fabriqué sur la base de la technologie de spectroscopie d'absorption laser.Il émet un faisceau laser d'une longueur d'onde spécifique pour détecter s'il y a un gaz cible dans la plage de chemin optique du laser, obtenant ainsi la concentration du gaz cible.

Caractéristiques

• Haute sensibilité, ne répond qu'au gaz cible
• Cellule de référence intégrée, calibrable automatiquement
• Facile à intégrer, l'interface numérique produit directement l'état et la concentration

Principe de mesure

"Les molécules de méthane absorbent la lumière d'une longueur d'onde spécifique".

"La quantité de lumière absorbée par un milieu transparent (masse de gaz de méthane) est proportionnelle à l'épaisseur et à la concentration de la masse de gaz" --Loi de Beer-Lambert

Selon les principes physiques ci-dessus, un faisceau de lumière d'une longueur d'onde spécifique peut être utilisé pour pénétrer la masse de gaz méthane qui fuit.la concentration de méthane dans la masse gazeuse peut être mesurée, et il ne réagit qu' au méthane (sélectivité unique).

L'utilisation d'une cellule de détection à réflexions multiples et le passage répété du laser à travers le gaz mesuré peuvent multiplier la sensibilité de détection.

Paramètres techniques

*1 Veuillez vous assurer que la tension d'entrée de puissance du module n'est pas inférieure à 5 V

*2 Recommandation de sélection de la pompe < 500 ml/min

Dimensions du module de détection

Dimensions de l'hôte du module de détection: 115 × 59 × 38 mm (à l'exclusion des câbles et des connecteurs à gaz)

Il est recommandé d'ajouter un filtre hydrophobe en PTFE de 0,45um à l'extrémité de l'entrée d'air; connecter la pompe à air et le filtre silencieux à l'extrémité de l'échappement.
