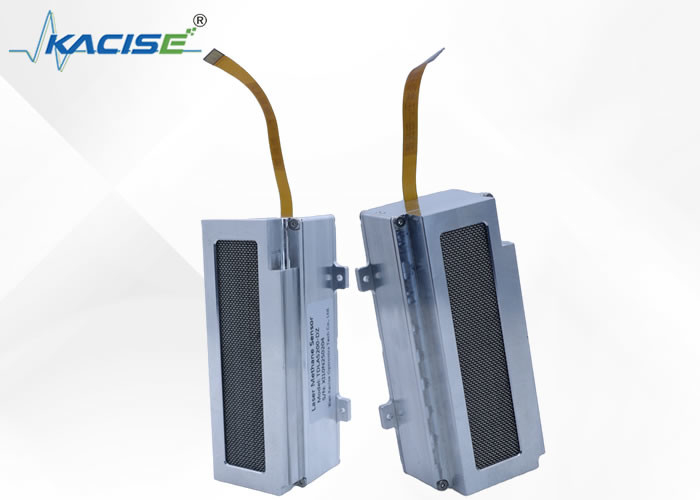

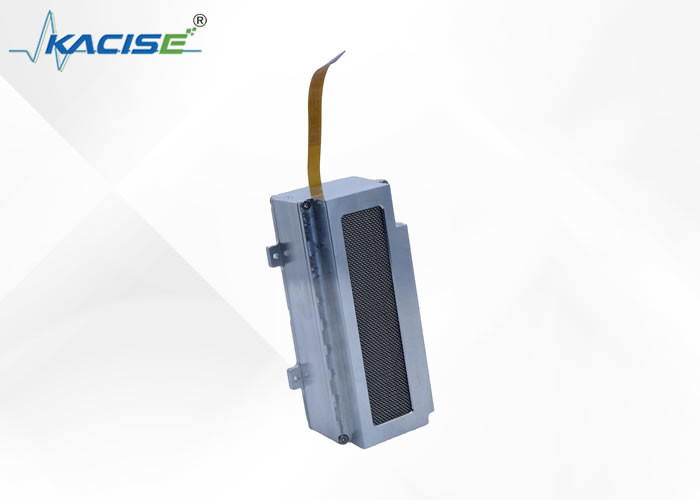

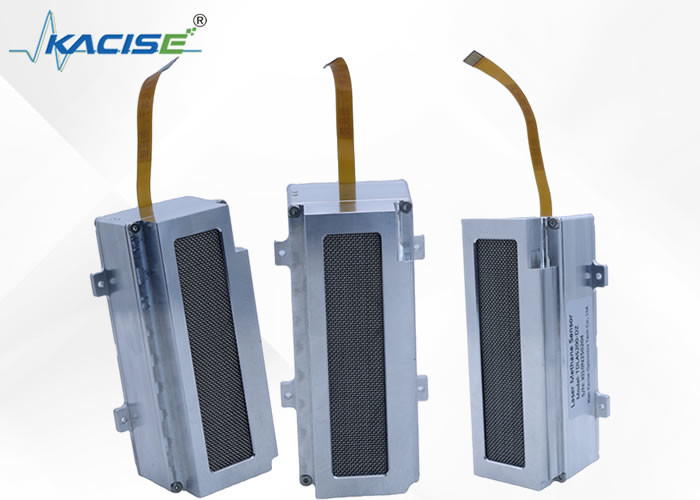

Module de détection du méthane au laser TDLAS200

1.Introduction

Le module de détection laser de méthane KACISE TDLAS200 est une solution compacte et efficace pour la surveillance continue du méthane.avec une plage de détection de 0 à 5000 ppm et un temps de réponse de 0Le module est conçu pour une intégration facile dans les systèmes existants, avec une interface numérique et une petite empreinte de 115 × 59 × 38 mm.KACISE assure des performances fiables dans divers environnements, ce qui rend ce module parfait pour les applications industrielles et environnementales.

2. Caractéristiques

1. Haute sensibilité, ne répond qu'au gaz cible
2. Cellule de référence intégrée, calibrable automatiquement
3. Facile à intégrer, l'interface numérique produit directement l'état et la concentration

3Principe de mesure

"Les molécules de méthane absorbent la lumière d'une longueur d'onde spécifique".
"La quantité de lumière absorbée par un milieu transparent (masse de gaz méthane) est proportionnelle à l'épaisseur et à la concentration de la masse de gaz" --Loi de Beer-Lambert
Selon les principes physiques ci-dessus, un faisceau de lumière d'une longueur d'onde spécifique peut être utilisé pour pénétrer la masse de gaz méthane qui fuit.la concentration de méthane dans la masse gazeuse peut être mesurée, et il ne réagit qu' au méthane (sélectivité unique).
L'utilisation d'une cellule de détection à réflexions multiples et le passage répété du laser à travers le gaz mesuré peuvent multiplier la sensibilité de détection.

4Paramètres techniques

*1 Veuillez vous assurer que la tension d'entrée de puissance du module n'est pas inférieure à 5V

*2 Recommandation de sélection de la pompe < 500 ml/min

5.Dimensions du module de détection

Dimensions de l'hôte du module de détection: 115 × 59 × 38 mm (à l'exclusion des câbles et des connecteurs à gaz)
