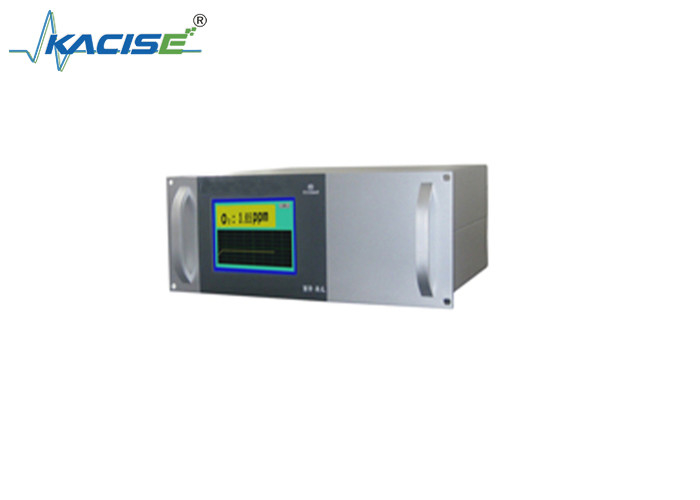

KTG113-W analyseur d'oxygène à traces pour l'analyse en ligne de matériaux magnétiques 400 ± 10 ml/min Taux de débit d'échantillon de gaz

L'analyseur d'oxygène trace KTG113-W est utilisé pour l'analyse en ligne des matériaux magnétiques

Introduction au projet

L'analyseur d'oxygène trace KTG113-W est un nouveau type d'analyseur industriel intelligent en ligne développé en combinant le principe de détection électrochimique,capteurs électrochimiques à haute performance importés, et les nouvelles technologies de micro-ordinateur.

Domaines d'application

Analyse en ligne de la teneur en oxygène dans la production d'azote par séparation de l'air, procédés chimiques, gaz de protection dans les fours de frittage à haute température pour matériaux magnétiques,gaz de protection dans l'industrie électronique, ainsi que dans les industries de la métallurgie, du verre et des matériaux de construction.

Caractéristiques de l'instrument

• Il utilise des capteurs à pile à combustible importés, qui présentent une longue durée de vie, une grande précision et une réponse rapide.
• Avec le contrôle électronique du débit, il n'y a pas de problème de blocage.
• Il peut être utilisé pour mesurer les traces d'oxygène dans les gaz réducteurs tels que l'hydrogène de haute pureté.
• Il est livré avec un filtre de précision, ce qui prolonge considérablement la durée de vie du capteur.
• Il dispose d'un menu de dialogue homme-machine entièrement chinois, ce qui rend les opérations intuitives et pratiques.
• Il dispose d'un grand écran LCD à matrice de points 320 × 240, qui peut afficher simultanément des paramètres tels que la teneur en oxygène, le débit, la date, l'heure et la température interne de l'instrument.
• Il dispose d'une compensation automatique de température pour éliminer l'influence de la température ambiante.
• Il dispose d'une fonction de stockage automatique chronométrée, permettant aux utilisateurs de visualiser les données et les courbes stockées à tout moment.
• Les points de contrôle de la limite supérieure et inférieure peuvent être réglés arbitrairement dans toute la plage de mesure.
• Il est équipé d'un port de communication RS232 ou RS485 standard, permettant une communication bidirectionnelle avec un ordinateur.

Paramètres techniques

Plage de mesure: (0,00 - 10/100/1000/2000) × 10−6 (La plage est variable. Veuillez préciser lors de la commande).

L'erreur maximale admissible est de ± 2% FS (0,00 - 10) × 10−6; ± 1% FS (10 - 1000/2000) × 10−6.

Stabilité: dérive zéro: ±1% FS/7d; dérive d'étirement: ±1% FS/7d.

Répétabilité: ± 1% FS.

Débit d'échantillon de gaz: (400 ± 10) ml/min.

Temps de réponse: T90 ≤ 15 secondes.

Résolution: 0,01 × 10−6.

Pression de l'échantillon de gaz: 0,05 MPa ≤ pression à l'entrée ≤ 0,1 MPa.

Sortie analogique: signal standard de (4 à 20) mA.

Sortie numérique: Port de communication RS485 standard, permettant une communication bidirectionnelle avec un ordinateur.

sortie de contact: sorties à double relais: 220VAC, 1A ou 24VDC, 2A.

Environnement de fonctionnement: température: -15°C à +45°C; humidité: ≤ 90% RH.

L'alimentation électrique de fonctionnement: (220 ± 22) VAC, (50 ± 5) Hz.

Les dimensions globales sont de 480 mm (largeur) × 136 mm (hauteur) × 370 mm (profondeur).

Les dimensions de l'installation: 442 mm (largeur) × 134 mm (hauteur).

Poids: environ 7,6 kg.
