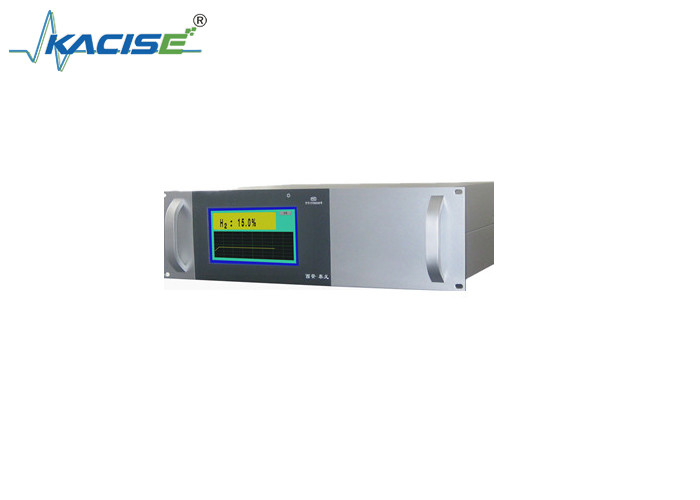

KTG120 analyseur d'hydrogène de type 3U en ligne pour l'industrie pétrochimique

Analyseur d'hydrogène KTG120 (3U type en ligne) pour l'industrie pétrochimique

Introduction au projet

L'analyseur d'hydrogène KTG120 est un instrument de détection en ligne de la teneur en hydrogène dans les gaz mélangés.Il est développé en combinant des capteurs de gaz de conductivité thermique de micro-flux importés avec la dernière technologie de traitement de micro-ordinateur.

Domaines d'application

Il est utilisé pour l'analyse en ligne non explosive de la teneur en hydrogène dans les gaz mixtes dans des industries telles que la pétrochimie, la métallurgie, l'énergie et la séparation de l'air,ou pour l'analyse en ligne non explosive de la teneur en hydrogène dans la production d'hydrogène à partir de la décomposition de l'ammoniac.

Caractéristiques de l'instrument

• Capteur de haute performance: Il utilise des capteurs de conductivité thermique de micro-flux de haute performance, qui ont une longue durée de vie, une grande sensibilité et une vitesse de réponse rapide.
• Contrôle électronique du débit: Avec le contrôle électronique du débit, il n'y a pas de problème de blocage.
• Protection des capteurs: il est livré avec un filtre de précision, ce qui prolonge considérablement la durée de vie des capteurs.
• Interface conviviale: Il dispose d'un menu de dialogue homme-machine entièrement chinois, ce qui rend l'opération intuitive et pratique.
• Affichage LCD: Il dispose d'un grand écran LCD à 320 × 240 points, qui peut afficher simultanément des paramètres tels que la teneur en hydrogène, le débit, la date, l'heure,et la température interne de l'instrument.
• Stockage des données: Il dispose d'une fonction de stockage automatique chronométrée, permettant aux utilisateurs de visualiser les données et les courbes stockées à tout moment.
• Points de contrôle personnalisables: les points de contrôle de la limite supérieure et inférieure peuvent être réglés arbitrairement dans toute la plage de mesure.
• Fonction de communication: Il est équipé d'un port de communication RS232 ou RS485 standard, permettant une communication bidirectionnelle avec un ordinateur.

Paramètres techniques

Plage de mesure: (0,00 à 99,99)% (des plages intermédiaires sont sélectionnables).

L'erreur maximale admissible est de ± 2% FS.

Résolution: 0,01%.

Stabilité: dérive zéro: ± 2% FS/7d; dérive d'étirement: ± 2% FS/7d.

Répétabilité: ± 1% FS.

Temps de réchauffement: ≤ 15 min.

Temps de réponse: T90 ≤ 15 s.

Taux de débit d'échantillon de gaz: (300 ± 10) mL/min.

Pression de l'échantillon de gaz: 0,05 MPa ≤ pression à l'entrée ≤ 0,25 MPa.

Sortie analogique: signal standard de (4 à 20) mA.

Sortie numérique: Un port de communication RS485 standard permet une communication bidirectionnelle avec un ordinateur, et un port Ethernet permet une connexion au réseau étendu.

sortie de contact: sortie double relais: 220VAC, 1A ou 24VDC, 2A.

Environnement de travail: température: - 10°C - + 45°C; humidité: ≤ 90% RH.

L'alimentation électrique de fonctionnement: (220 ± 22) VAC, (50 ± 5) Hz.

Les dimensions extérieures: 480 mm (largeur) × 136 mm (hauteur) × 370 mm (profondeur).

Les dimensions de l'installation sont de 442 mm (largeur) × 134 mm (hauteur).

Poids: environ 3,3 kg.
