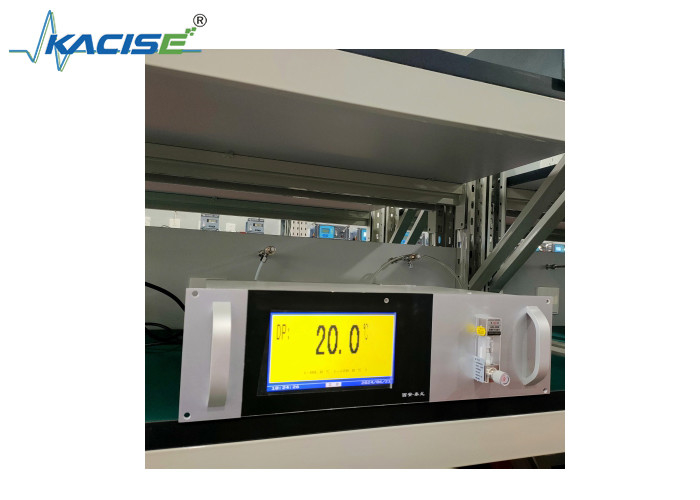

Mètre de point de rosée KTG150 (type standard 3U en ligne) pour les gaz industriels

Introduction au projet

Le compteur de point de rosée KTG150 (type en ligne standard 3U) adopte un capteur de point de rosée résistif-capacitif en matériau polymère importé, qui présente une vitesse de réponse rapide et une sensibilité élevée.Il est facile à utiliserIl peut mesurer la teneur en traces d'humidité dans divers gaz et convient à diverses analyses en ligne où il existe des exigences strictes de contrôle de la teneur en humidité.

Domaines d'application

Industrie pétrochimique, gaz naturel, gaz industriels, industrie des semi-conducteurs, industrie du séchage, industrie alimentaire, industrie électrique, fabrication de machines, industrie de séparation de l'airindustrie pharmaceutique.

Caractéristiques des instruments

Capteur de point de rosée résistif-capacitif de matériau polymère importé, avec une réponse rapide et une sensibilité élevée.

Adopte un contrôle électronique du débit, sans phénomène de blocage.

Un écran à cristaux liquides de 128×64, menu d'opération chinois complet, simple et pratique.

La durée de l'intervalle d'enregistrement peut être librement réglée et les données enregistrées peuvent être affichées sous forme de courbes ou de listes pour une navigation facile.

Les points d'alarme peuvent être réglés arbitrairement, avec sortie d'alarme sonore et visuelle.

Les points d'alarme et les points de contrôle supérieur et inférieur peuvent être réglés arbitrairement dans toute la plage.

Port de communication RS232 ou RS485 standard, permettant une communication bidirectionnelle avec les ordinateurs.

Paramètres techniques

Plage de mesure: - 80,0°C à + 20,0°C; - 100,0°C à + 20,0°C.

L'erreur maximale admissible est de ± 1,5°C (supérieur à - 60°C); ± 2,0°C (inférieur à - 60°C).

Répétabilité: ± 1,5°C.

Temps de préchauffage: ≤ 5 min.

Débit du gaz de l'échantillon: (1500 à 3000) mL/min.

Pression du gaz d'échantillonnage: 0,05 MPa ≤ pression d'entrée ≤ 0,50 MPa.

Résolution: 0,1°C.

Sortie analogique: signal standard (4 à 20) mA.

Un port de communication RS285 standard, permettant une communication bidirectionnelle avec les ordinateurs, et un port Ethernet pour la connexion aux réseaux étendus.

Sortie de contact: sortie double relais, 220 VAC, 1 A ou 24 VAC, 2 A.

L'alimentation électrique de fonctionnement: (220 ± 22) VAC, (50 ± 5) Hz.

Environnement de travail: température: - 15°C - + 45°C; humidité: ≤ 90% RH.

Les dimensions globales: 480 (largeur) × 136 (hauteur) × 370 mm (profondeur).

Les dimensions de l'installation: 442 mm (largeur) × 134 mm (hauteur).

Poids: environ 6 kg.
