Temps de réponse du système KTG183 Analyse complète du gaz de la queue du four au carbure de calcium

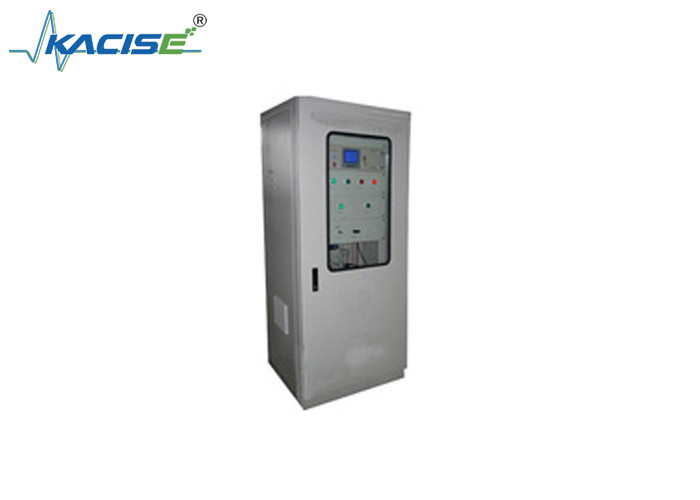

KTG183 Système complet d'analyse des gaz de la queue du four à carbure de calcium

Introduction au projet

Le système d'analyse des gaz d'échappement des fours à carbure de calcium KTG183 est un produit de haute performance conçu et développé selon les caractéristiques de l'analyse des gaz d'échappement des fours à carbure de calcium.Il peut rapidement et en ligne analyser le carbure de calcium fourneau de gaz de réserve dans des environnements de terrain difficiles et réalise l'automatisation et l'intelligence du processus d'analyseLe système peut extraire automatiquement l'échantillon de gaz. Après que l'échantillon de gaz a été dépoussiéré par la sonde d'échantillonnage et subit une déshumidification secondaire dans l'unité de prétraitement, il est nécessaire d'effectuer une déshumidification.le gaz d'échantillonnage dans le pipeline entre dans l'instrument d'analyse par la vanne d'échantillonnage pour une analyse en ligne continue et produit un signal de courant standardEn outre, le système exécute périodiquement le programme de reflux pour assurer le fonctionnement stable à long terme de l'unité d'échantillonnage.Combinant avec l'expérience d'application réussie dans l'industrie de l'analyse des gaz de la queue des fours au carbure de calcium au cours des années, le système d'analyse en ligne continue des gaz d'échappement conçu et mis en œuvre présente les caractéristiques suivantes:

1) Technologie avancée et bonne stabilité du système

Le développement du système est étroitement intégré à la situation actuelle des procédés de fourneau fermé au carbure de calcium au pays et à l'étranger.Il utilise des technologies de prélèvement et de prétraitement étrangères avancées., et a atteint le niveau avancé des dispositifs étrangers similaires en termes d'avancement, d'applicabilité, de fiabilité et de sécurité.

(2) Approche de l'application et fiabilité élevée du système

Afin d'assurer la fiabilité élevée du système, tout en adoptant des technologies de pointe, un certain nombre de conceptions innovantes ont été réalisées en fonction des caractéristiques de l'application industrielle.Par exemple:, le cabinet d'analyse du système utilise un système de chauffage électrique à traçage à température constante,qui résout efficacement le problème de blocage causé par le gel de l'eau condensée dans les conduites et les composants en hiver. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probeLe programme de contrôle des eaux usées et du drainage a été optimisé sur la base du condensateur du compresseur et de la pompe péristaltique pour le dégagement des eaux usées.amélioration efficace de l'effet des eaux usées et du drainageUne série de conceptions innovantes assurent efficacement la fiabilité élevée du système.

(3) Fonctions complètes et bonne fonctionnalité du système

Sur la base d'années d'expérience dans l'industrie, des fonctions complètes du système ont été conçues et mises en œuvre, et un haut degré d'automatisation a été atteint. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the deviceEn outre, le système de commande utilise un écran tactile fiable et stable.La bonne interface homme-machine élimine les contraintes du mode de commande traditionnel des boutons et améliore la fonctionnalité du système.

(4) Conception modulaire et volume de maintenance de petit système

Selon les exigences du système complet, la disposition de la structure du système adopte la structure d'un cabinet d'analyse (ou d'une salle d'analyse),réalisation de la conception modulaire des unités fonctionnelles du systèmeCela simplifie non seulement l'installation et le débogage sur place, mais améliore également efficacement la fiabilité du système, réduit le volume de maintenance du système,et peut compléter la "conception du projet clé en main".

Principaux indicateurs techniques de performance du système

Plage de mesure: 0,00 ∼15,00% d'O2; 0,0 ∼30,0% d'H2; (La plage peut être personnalisée)

0.0·100,0% de CO; (les composants tels que le CO2, le CH4 et la valeur calorifique sont facultatifs)

Débit de l'échantillon de gaz: 400 ± 10 ml/min;

Temps de réponse du système: T90<30s (le tube d'échantillonnage situé à l'extérieur du cabinet d'analyse est <10M);

une précision de filtration de < 1 μm;

sortie analogique: 4 à 20 mA;

Sortie numérique: interface RS232/485, protocole Modbus/RTU standard (facultatif)
