KTG184 Système d'analyse des processus de gaz naturel largeur 1000 mm × hauteur 1700 mm × profondeur 600 mm pour une maintenance normale

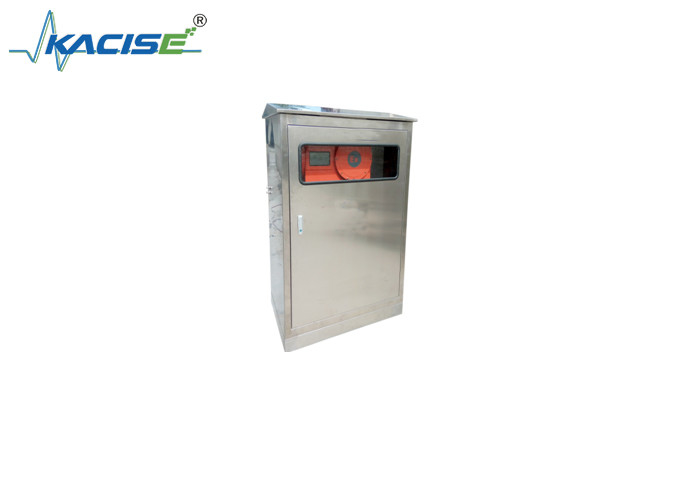

Système d'analyse des processus de gaz naturel KTG184

Introduction au projet

Le système d'analyse KTG184 est spécialement conçu et fabriqué pour l'analyse en ligne du CO2 et du point de rosée (DP) après purification du gaz naturel.Les vannes de la conduite sont toutes conçues en acier inoxydable. Il peut effectuer une détection en ligne de la teneur en CO2 et de la valeur DP. L'instrument CO2 affiche intuitivement les données sur place.qui peut être connecté à un ordinateur, un écran à distance ou un enregistreur permettant la télécommande ou la connexion à un système de commande automatique pour une commande sans surveillance.L'interface homme-machine adopte un écran tactile dot-matrice 320×240 avec un petit angle de visionLes boutons tactiles et le menu chinois le rendent facile à comprendre, simple et fiable.il peut enregistrer la teneur en CO2 et la valeur DP à intervalles réguliersLes données stockées peuvent atteindre jusqu'à 3,200, et un affichage de courbe est également fourni.

Le capteur de CO2 de ce système de détection utilise un capteur infrarouge importé, et le capteur de point de rosée utilise un capteur de point de rosée Vaisala, qui ont des performances fiables et une longue durée de vie.Le système de traitement du signal adopte un système de micro-ordinateur intelligent à puce unique hautement intégré, y compris des composants tels que la conversion analogique en numérique, la conversion numérique en analogique, l'analyse et le traitement, et la sortie des fonctions.avec un fonctionnement global simple et une maintenance pratique.

Ce système de détection adopte un système de prétraitement en plusieurs étapes, comprenant la réduction de pression, la stabilisation de tension, la stabilisation du débit, la filtration, etc., et est équipé d'un gaz standard.Les raccords des gazoducs sont entièrement en acier inoxydableSa grande fiabilité permet au système de détecter avec précision et stabilité les composants du gaz d'échantillonnage.

Principaux indicateurs de performance technique

(1) Plage de mesure: 0 à 100 × 10−6 CO2, +20°C à 100°C;

(2) Temps de réponse du système: CO2 T90<30S (le tube d'échantillonnage situé à l'extérieur du cabinet d'analyse est <3M);

(3) précision de filtration: < 0,1 μm;

(4) Signal de sortie: signal standard de 4 à 20 mA;

(5) Cycle d'entretien normal: au moins 90 jours.

(6) Dimensions globales: 1000 mm (largeur) × 1700 mm (hauteur) × 600 mm (profondeur);

(7) Grade résistant à l'explosion: ExdIICT6;

(8) Poids: environ 120 kg.
