Name: Le capteur de portée laser KLSA-PN pour la cartographie topographique
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Le nom de l'entreprise
Price: 5,000.00 USD
Availability: InStock

À la maison > produits > Capteurs laser >

Le capteur de portée laser KLSA-PN pour la cartographie topographique

Capteur de portée laser de cartographie topographique

Capteur de portée laser KLSA-PN

Lieu d'origine:

Chine

Nom de marque:

KACISE

Certification:

Numéro de modèle:

Le nom de l'entreprise

Nous contacter

Demandez un devis

Détails du produit

Produits:

Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de la CO2 de

Plage de mesure:

20m

Fréquence de mesure:

50- Je ne sais pas.100... à 250 Hz

zone de décoloration:

0.2m

Laser de travail:

905nm, classe 1

Température de fonctionnement:

-20 à 50 °C

Mettre en évidence:

Capteur de portée laser de cartographie topographique

Capteur de portée laser KLSA-PN

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Détails d'emballage

chaque unité dispose d'une boîte individuelle et toutes les boîtes sont emballées dans des emballage

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

L / C, D / A, D / P, T / T, Western Union, Moneygram

Capacité d'approvisionnement

1000 morceaux/morceaux par Semaine négociable

Produits connexes

Vidéo

Capteurs de portée laser de la série KLSA Distance de mesure maximale 22 m Niveau de protection de l'enceinte IP65 Pour l'industrie et la fabrication

Obtenez le meilleur prix

Vidéo

Capteurs de portée laser de la série KLSA Distance de mesure maximale 22 m Niveau de protection de l'enceinte IP65 Pour l'industrie et la fabrication

Obtenez le meilleur prix

Vidéo

Capteurs de portée laser de la série KLSA Distance de mesure maximale 22 m Niveau de protection de l'enceinte IP65 Pour l'industrie et la fabrication

Obtenez le meilleur prix

Capteurs de portée laser de la série KLSA pour l'arpentage et la construction d'ingénierie

Obtenez le meilleur prix

Vidéo

Capteur de distance laser KLSA haute performance extérieur

Obtenez le meilleur prix

Radar laser 2D KL2A-25 pour véhicules et navires sans pilote

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Le capteur de portée laser KLSA-PN pour la cartographie topographique

Introduction au projet

Le capteur de distance laser est un instrument de précision qui utilise la technologie laser pour réaliser une mesure de distance sans contact.position ou déplacement de l'objet cible en émettant un laser et en analysant le signal réfléchiSes principaux avantages sont la haute précision, la longue distance, la réponse rapide et la capacité anti-interférence.électronique grand public et autres domaines.

Le capteur de portée laser KLSA-PN pour la cartographie topographique 0

Caractéristiques

L'appareil peut être utilisé comme capteur de distance laser.
Le capteur de distance laser peut mesurer des distances comprises entre 0,03 et 22 m.
L'appareil a une suppression de fond de 22 m.
Les valeurs mesurées sont affichées sur un écran à 4 chiffres.
Le signal RS485 et le signal analogique 4-20mA peuvent être sortis.
Le client doit limiter la distance entre le capteur et l'arrière-plan à un maximum de 22 m. Sinon, les valeurs mesurées peuvent être inexactes.

Spécifications techniques

Paramètres de performance
Plage de mesure	Distance de mesure maximale: 22 m
	Dans des conditions de forte luminosité @100KLux environnement: 12m
	Sous cible noire avec 10% de réflectivité: 20 m
Fréquence de mesure	100 Hz (réglable en fréquence)
Précision de répétition	± 8,0 mm @50 à 2000 mm
	Pour les véhicules à moteur à combustion
	Pour les véhicules à moteur à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Précision absolue	± 20,0 mm @ 200 ~ 2000 mm; 20 ~ 200 mm près de la zone aveugle, erreur importante
	Pour les véhicules à moteur à combustion
	Pour les produits à base de céréales
Détection de cibles multiples	Double sommet
Compensation de la température	- Oui, oui.
Correction de la réflectivité	Oui, la déviation des cibles de couleur différente est inférieure à 5 mm
Zone aveugle	0.03m
Source lumineuse
Laser de travail	905nm, classe 1
champ de vision	< 2°
Taille du point	Φ3,5cm@1m: Φ11,5cm@5m Les mesures de sécurité doivent être appliquées en tenant compte de l'évolution de la température de l'air.
Laser à indicateur	650-660 nm,classe 2, (CEI 60825-1:2014, EN 60825-1:2014)
Environnement de travail
Température de fonctionnement	-20 à 50 °C
Température de stockage	-40 à 85 °C
Niveau de protection du boîtier	Pour la protection contre la corrosion
Paramètres électriques
Voltage de fonctionnement	DC+9~35V
Courant de fonctionnement	107mA@12V indique que le laser fonctionne
	103mA@12V indique le laser éteint
Protection contre les accidents	- Oui, oui.
Isolement	- Oui, oui.
Durée de vie du laser	Plus de 50000 heures
Interface de sortie
Interface de sortie	PNP à double sens	NPN à double sens	Le code de la ligne RS485	UART	Relais
	Normalement ouvert/fermé	Normalement ouvert/fermé	4 à 20 mA
Charge de courant maximale de sortie du commutateur	100 mA
Charge maximale de sortie analogique	250Ω
Bouton d'affichage
Numéros du tube de Nixie	4 bits
Fonction de bouton	Réglage de la valeur du commutateur; indication du commutateur laser; réglage de la plage analogique
Paramètres mécaniques
Le poids	73g+3g (erreur de remplissage de la colle)
Enveloppe	ABS

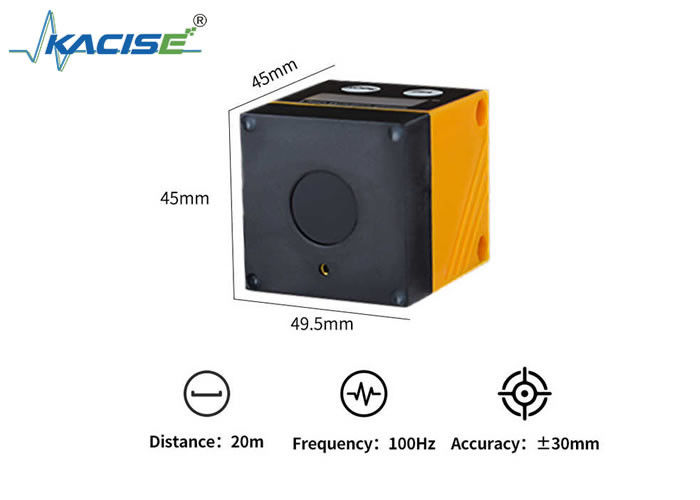

Les dimensions	454549,5 mm
Les accessoires
Des boulons	M4*55 mm 2
Paramètre	Optionnel
Connexion électrique	1*M8, câble d'une longueur de 1 m

Instructions de sécurité

Veuillez vous assurer que le produit est adapté à votre application et qu'il n'est soumis à aucune restriction.
L'utilisation inappropriée ou l'utilisation du dispositif à des fins autres que celles spécifiées peuvent entraîner un dysfonctionnement du dispositif ou des situations inattendues pendant son utilisation.Seul le personnel qualifié autorisé par l'opérateur du dispositif peut effectuer l'installation., la connexion électrique, les réglages, le fonctionnement et l'entretien du dispositif.
En cas de dysfonctionnement de l'appareil, veuillez contacter le fabricant. Nous rejetons toute responsabilité et toute garantie découlant de modifications et/ou de modifications non autorisées de l'appareil.

Fonction

Sortie de la fonction d'hystérésis

[Je ne sais pas.Si la valeur mesurée change autour de la plage de détection, la fonction d'hystérésis peut maintenir l'état de commutateur de sortie stable

Sortie de la fonction de fenêtre

[Fno] [Fnc] Je vous en prie.Configurez deux points de commutation pour près et loin.

Éteignez le laser.

Le capteur peut régler le point rouge pour indiquer l'allumage et l'arrêt du laser en appuyant sur le bouton.

Installation

Conditions d'installation

L'appareil doit être installé de manière à ce que l'objet à mesurer se situe dans la plage de mesure de 0.03... 22 mètres.

Le capteur a une précision fixe de 22 m. Ne mesurez pas les objets dans une plage > 22 m.

Le client doit également éviter les objets réfléchissants dans la trajectoire optique directe du capteur dans une plage > 22 m. Sinon, les valeurs mesurées peuvent être inexactes.

Installer les accessoires

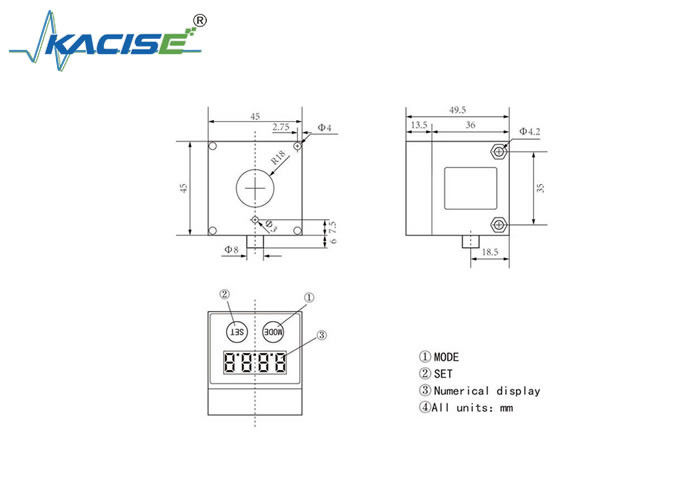

Dimension

Le capteur de portée laser KLSA-PN pour la cartographie topographique 3

Définition du câble

Je ne veux pas.	Couleur des lignes	Le nombre d'heures de travail	KLSA- Le procureur.	KLSA- Je ne sais pas.
1	Brun	Le système de freinage doit être équipé d'un système de freinage de freinage.	VCC, DC9 ~ 35V	Le système de freinage doit être équipé d'un système de freinage de freinage.
2	Noir	Le GND	GND, sur le terrain analogique	Terrain de puissance
3	Le bleu	Résultats de l'analyse	Résistance à la combustion	RX
4	Blanc	Résultats de l'analyse	Résistance à la combustion	TX
5	Le gris	Aucune	Sortie analogique

Tableau modèle de commande

Portée	Interface	Modèle
1m	PNP	Le nombre de points de contrôle
2 m	PNP	Le code de l'établissement
3m	PNP	Le nombre de points de contrôle
4m	PNP	Le code de conduite est le suivant:
5 m	PNP	Le nombre de points de contrôle
	NPN	Le numéro de la compagnie est KLSA-05N
	Pour les appareils de surveillance de l'environnement:	Le nombre de points de contrôle est le suivant:
	Relais	Le nombre de points de contrôle
10m	PNP	Les résultats de l'enquête
	NPN	Le code de l'équipage
	Pour les appareils de surveillance de l'environnement:	Les résultats de l'enquête
	Relais	Le code de l'équipage
20m	PNP	Le nombre de points de contrôle
	NPN	Le nombre de points de contrôle
	Pour les appareils de surveillance de l'environnement:	Les résultats de l'enquête
	Relais	Le nombre de points de contrôle
	UART TTL	Le nombre de points de contrôle
