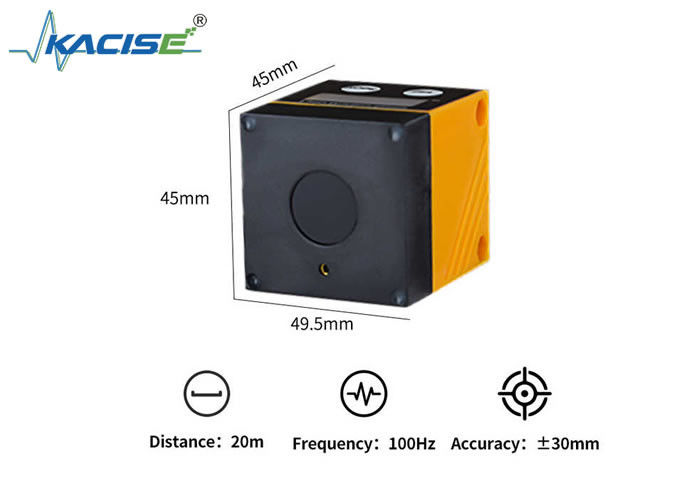

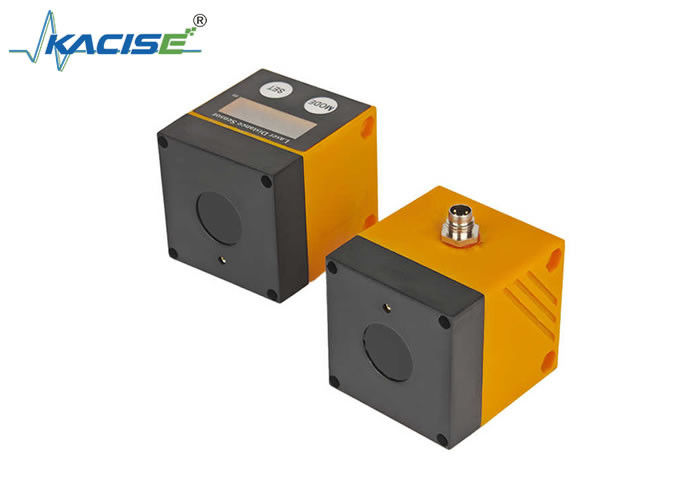

Capteurs de portée laser de la série KLSA pour l'arpentage et la construction d'ingénierie

Les capteurs de portée laser de la série KLSA pour l'arpentage et la construction d'ingénierie.

Introduction au projet

Les capteurs de portée laser de la série KLSA sont des outils spécialisés conçus pour répondre aux exigences rigoureuses de l'arpentage et de la construction d'ingénierie.Ces capteurs offrent une haute précision, des mesures de distance sans contact pour soutenir des tâches telles que la planification du site, l'alignement structurel et le suivi des progrès dans les environnements de construction.

Principales caractéristiques

• Mesure de précision: mesure avec précision des distances allant de 0,03 à 22 mètres, avec une plage de précision fixe et une résolution de niveau millimétrique (par exemple, 1,234 m pour les lectures inférieures à 10 m),assurer des données détaillées pour les tâches d'arpentage et de disposition.
• Sortie de signal double: fournit RS485 (protocole MODBUS-RTU) pour l'intégration numérique avec un logiciel d'arpentage et des signaux analogiques 4 ‰ 20 mA pour la transmission de données en temps réel aux systèmes de contrôle.
• Suppression du fond: Filtre les reflets au-delà de 22 mètres, minimisant les interférences des structures environnantes ou du terrain pour se concentrer sur les mesures cibles.
• Interface configurable par l'utilisateur:

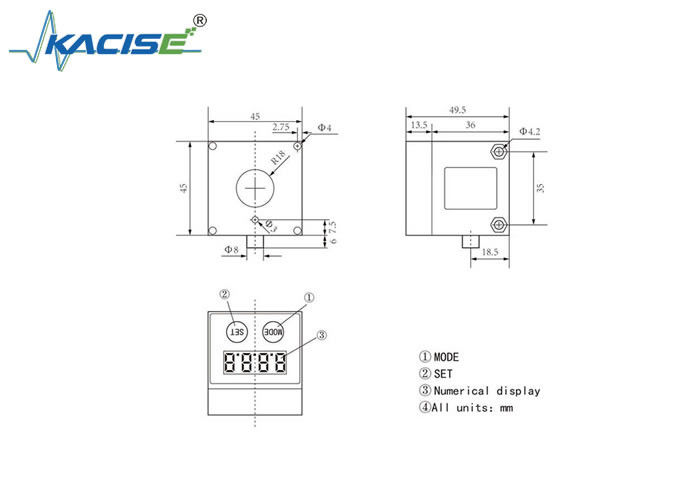

• L'affichage intuitif à 4 chiffres affiche en temps réel les relevés de distance en mètres, avec commutation automatique des unités (millimètres pour < 10 m, centimètres pour ≥ 10 m).
• Les boutons MODE/SET permettent des réglages sur place, tels que la commande d'allumage/d'arrêt laser (via le menu LAS) et l'étalonnage analogique (réglage AEP), sans perturber les mesures.
• Les caractéristiques de l'hystérésis et des fenêtres (modèle KLSA-PN):
• La fonction d'hystérésis stabilise les signaux de sortie en définissant des points d'interruption avec une tolérance de ± 30 mm, idéal pour la surveillance des composants en mouvement dans les chantiers de construction dynamiques.
• La fonction fenêtre définit des seuils proches (nSPx) et éloignés (FSPx) pour détecter des objets dans des zones spécifiques, ce qui permet de contrôler la qualité des lacunes structurelles ou du placement des matériaux.
• Fiabilité de qualité industrielle
• Fonctionne sur une alimentation en courant continu de 9 ̊35 V, conforme aux normes de sécurité EN 50178, et résiste aux conditions difficiles du site avec une construction robuste.
• Il nécessite une installation professionnelle pour assurer le respect des réglementations de sécurité et des performances optimales.

Applications

• Surveillance et cartographie: mesure les contours du terrain, les dimensions des bâtiments et les espaces d'infrastructure pour l'analyse et la conception topographiques.
• Surveillance du chantier: suit les déformations structurelles, vérifie l'alignement des coffrages et vérifie les volumes des stocks en temps réel.
• Ingénierie civile: soutient la construction de ponts et de tunnels en surveillant l'espacement des composants, l'alignement vertical/horizontal et les espaces libres de charge.
• Intégration d'équipement: s'intègre aux stations totales robotiques, aux drones ou aux systèmes IoT via MODBUS-RTU pour une collecte automatisée de données et une optimisation du flux de travail.

Spécifications techniques

Communication: RS485 isolé avec des débits baud réglables (9600-115200 bps) et vérification CRC16 pour une transmission fiable des données.

Sécurité: la commande d'allumage/désactivation au laser réduit les interférences visuelles lors des relevés, tandis que les registres d'état de défaut (par exemple, 0000H pour les alertes à plus de portée) améliorent les capacités de diagnostic.

La série KLSA combine précision, durabilité et adaptabilité, ce qui en fait un outil indispensable pour les professionnels de l'arpentage et de la construction d'ingénierie qui ont besoin d'une fiabilité,solutions de mesure des distances en temps réel.
