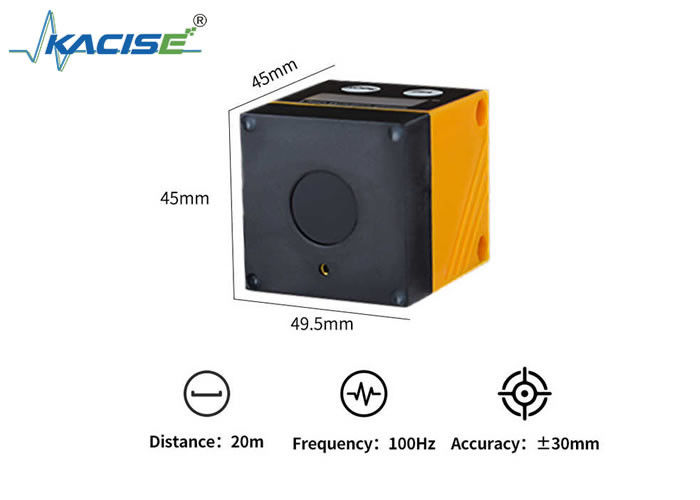

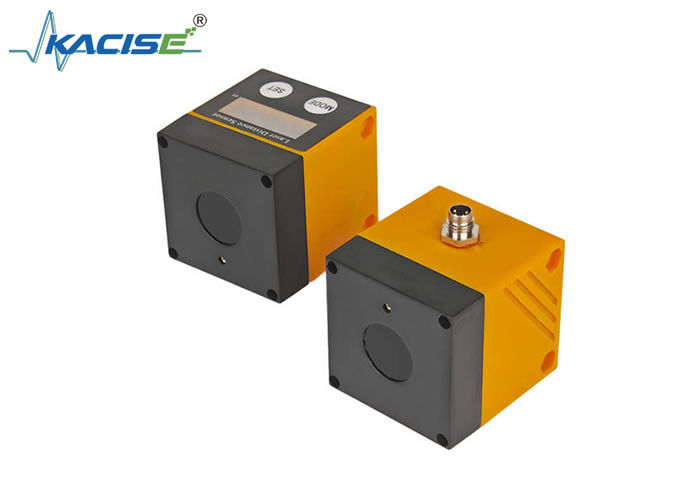

Capteurs de portée laser de la série KLSA Distance de mesure maximale 22 m Niveau de protection de l'enceinte IP65 Pour l'industrie et la fabrication

Les capteurs de portée laser de la série KLSA pour l'industrie et la fabrication

Introduction au projet

Les capteurs de portée laser de la série KLSA sont des solutions avancées de qualité industrielle conçues pour répondre aux besoins de mesure de précision des applications manufacturières et industrielles.Tirer parti de la technologie laser de pointe, ces capteurs offrent une mesure fiable de la distance sans contact avec une grande précision et durabilité, assurant une intégration transparente dans les lignes de production automatisées, les systèmes de contrôle de la qualité,et de surveillance des équipements.

Principales caractéristiques

• Mesure de précision: mesure des distances de 0,03 à 22 mètres avec une précision fixe, idéale pour surveiller le placement des composants, les lacunes d'assemblage ou le flux de matériaux dans les environnements industriels.
• Sortie de signal double: Prend en charge RS485 (protocole MODBUS-RTU) pour la communication numérique et les signaux analogiques de 4 20 mA, permettant la compatibilité avec les PLC, les systèmes SCADA et d'autres dispositifs de contrôle industriels.
• Hystérésis et fonctions de fenêtre:
• La fonction d'hystérésis stabilise les états des commutateurs de sortie en définissant des plages de seuils, empêchant les fluctuations du signal causées par de légères variations de distance.
• La fonction fenêtre surveille les objets à l'intérieur des points de commutation proches et éloignés définis par l'utilisateur, déclenchant des alertes ou des actions lorsque les objets entrent/sortent des zones spécifiées.
• Suppression du fond: Filtre les reflets au-delà de 22 mètres, minimisant les interférences des machines éloignées ou du désordre environnemental.
• Paramètres configurables par l'utilisateur:

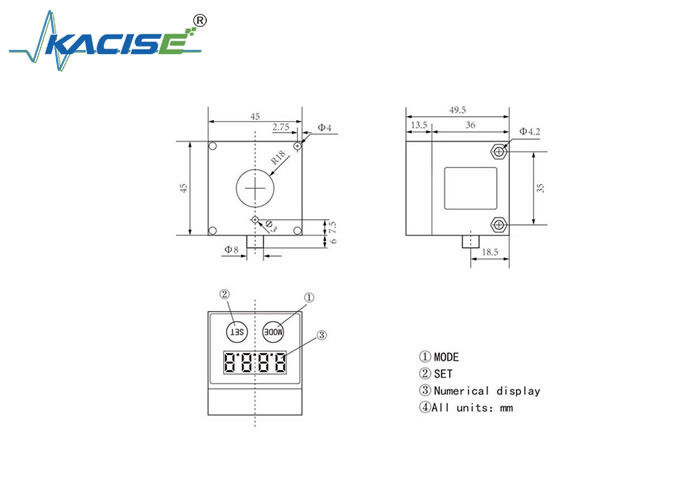

• Affichage intuitif à 4 chiffres et commandes de boutons (MODE/SET) pour le réglage des paramètres sur place, tels que l'état du laser, les plages de sortie analogique et les débits baud de communication (9600-115200 bps).
• Les modes de sortie programmables ([Hno/Hnc/Fno/Fnc]) via des réglages de menu, s'adaptant aux différentes exigences de contrôle industriel.
• Conception de qualité industrielle
• L'alimentation en courant continu de 935 V avec isolation, conforme à la norme EN 50178 et aux normes de sécurité.
• La construction robuste assure la fiabilité dans des environnements difficiles, avec un support professionnel d'installation et de maintenance.

Applications

• Automatisation de la ligne de production: surveille l'alignement des bandes transporteuses, le positionnement des pièces et les mouvements des bras robotiques pour un assemblage précis.
• Contrôle de la qualité: mesure en temps réel les dimensions des composants, les distances d'écart ou l'épaisseur du matériau afin de garantir la conformité aux spécifications.
• Maintenance des équipements: détecte l'usure en surveillant les dégagements mécaniques ou les déplacements structurels.
• Entreposage et logistique: Optimise les dispositions de stockage en mesurant l'espacement des étagères ou les dimensions de la cargaison pour une utilisation efficace de l'espace.

Spécifications techniques

Précision: fixée dans une plage de 22 m, avec décalage de distance réglable (résolution ± 1 mm).

Communication: RS485 isolé avec MODBUS-RTU, adresse configurable (0 ′ 254).

Sécurité: nécessite un personnel qualifié pour l'installation; prend en charge le contrôle d'allumage/arrêt laser sans affecter la mesure.

La série KLSA combine précision, polyvalence et robustesse, ce qui en fait un outil essentiel pour améliorer l'efficacité et la fiabilité des processus industriels et de fabrication.

Ressources

Instructions de fonctionnement du capteur de distance laser KLSA-DA.pdf

Le détecteur de distance au laser KLSA.pdf

Instructions de fonctionnement du capteur de distance laser KLSA-PN.pdf
