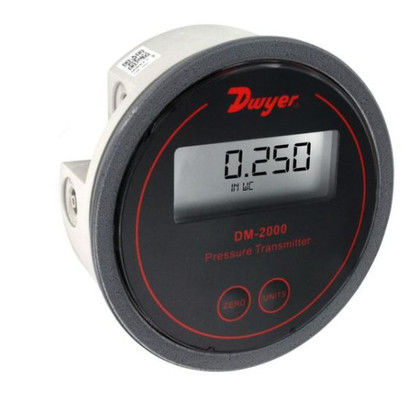

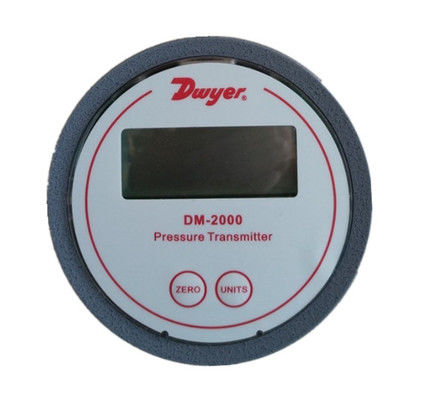

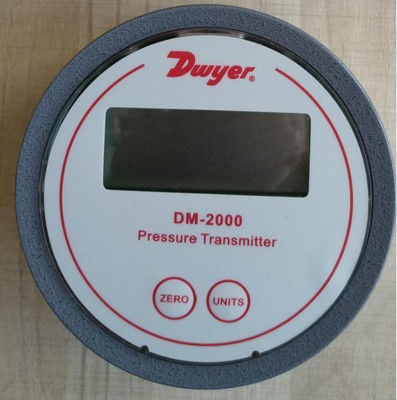

Transmetteur de pression différentielle Dwyer Série DM-2000 pour air et gaz

Transmetteur de pression différentielle pour air et gaz de la série Dwyer DM-2000

Introduction du produit

L'émetteur de pression différentielle DM-2000 de la série Dwyer est conçu pour mesurer les pressions de l'air et des gaz compatibles,fournissant un signal de sortie standard de 4 à 20 mA pour une intégration transparente avec des systèmes de commande industrielsSon boîtier est conçu pour correspondre au même découpage qu'un jauge magnéhélique standard, permettant une mise à niveau simple.Cet émetteur a une construction en plastique rempli de verre avec des connexions à pression intégrées pour une installation rapideLes réglages numériques de zéro et d'étendue sur pression simplifient l'étalonnage du champ, tandis qu'un écran LCD optionnel à 3,5 chiffres affiche les valeurs du processus dans des unités d'ingénierie sélectionnables, ce qui le rend idéal pour la climatisation,salle blanche, et les applications de surveillance industrielle.

Principales caractéristiques

Montage magnéhélico-compatible

Remplacement direct des jauges Magnéhéliques standard, utilisant des dimensions de découpage identiques pour une mise à niveau facile.

Détecteur de pression fiable

Mesure l'air et les gaz non combustibles avec une précision F.S. de ± 1% à 70 °F.

Des performances stables avec une dérive de ±1% par an.

Étalonnage convivial

Les réglages numériques à pression zéro/span remplacent les potentiomètres traditionnels pour un réglage de précision.

Unités d'ingénierie sélectionnables sur le terrain (4-6 options) via un seul bouton.

Affichage visuel facultatif

3L'écran LCD à 5 chiffres (hauteur 0,7 pouces) affiche les valeurs de pression en temps réel en psi, inH2O, mmH2O, kPa, mbar ou Pa.

Une construction robuste

Un boîtier en plastique rempli de verre avec des connexions de tubes I.D. intégrées de 1/8" pour plus de durabilité.

Il résiste à des limites de pression de 10 psig (0,69 bar) et à des températures de fonctionnement de -6,67°C à 48,9°C.

Compatibilité industrielle

L'alimentation en courant 10-35 VDC à 2 fils avec une sortie de 4 à 20 mA, prenant en charge une résistance de boucle allant jusqu'à 1250 ohms.

Bloc terminal à vis pour les connexions électriques sécurisées.

Les spécifications de la série DM2000 de Dwyer
Service:Air et gaz non combustibles compatibles.
Matériaux humides: usine de conseil.
Précision: ± 1% F.S. à 70°F.
Stabilité: +1% F.S./an
Limites de température:20 à 120°F (-6,67 à 48,9°C).
Limite de pression: 10 psig (0,69 bar).
Effets thermiques: ± 0,055% F.S./°F (0,099% F.S./°C).
Les besoins en énergie sont de 10 à 35 VDC (2 fils).
Signal de sortie: 4 à 20 mA.
Ajustements de zéro et de portée: appuyez sur le bouton numérique zéro et portée.
Résistance à la boucle: CC: 0-1250 ohms maximum.
Consommation de courant: courant continu: 38 mA maximum.
Connexions électriques:Bloc terminal à vis. Affichage:3Un écran LCD à 5 chiffres, hauteur 0,7".
Connexions de processus: tubes d'identification de 1/8"
Orientation de montage:verticale.
Poids:4.8 onces (136 g).
L'émetteur de pression différentielle DM2000 de la série Dwyer détecte la pression de l'air et des gaz compatibles et envoie un signal de sortie standard de 4 à 20 mA.Le boîtier DM2000 est spécialement conçu pour être monté dans le même découpage de diamètre qu'une jauge Magnehelic® standardUne large gamme de modèles est disponible, calibrés en usine à des gammes spécifiques.

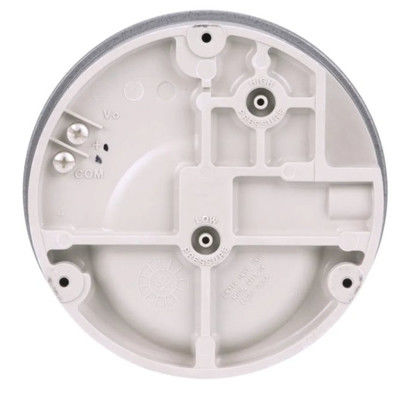

Les connexions sous pression sont inhérentes au boîtier moulé en plastique rempli de verre, ce qui rend l'installation rapide et facile.Les boutons numériques à zéro et à étendue simplifient l'étalonnage par rapport aux potentiomètres à rotation typiquesUn écran LCD en option à 3,5 chiffres affiche les unités de processus et d'ingénierie.
