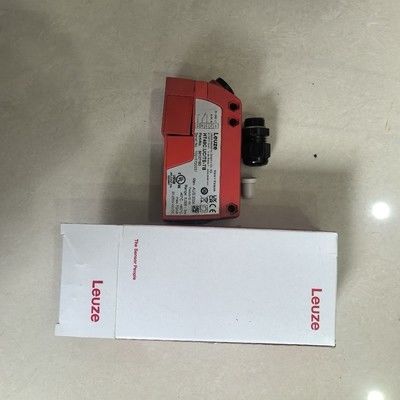

Capteur de réflexion diffuse de la série 49C avec suppression du fond

Capteur de réflexion diffuse série 49C avec suppression d'arrière-plan

Introduction du produit

La série 49C est un capteur de réflexion diffuse haute performance utilisant la technologie de suppression d'arrière-plan pour assurer une détection précise des objets sur diverses surfaces. Conçu pour la fiabilité, il minimise les erreurs de détection noir-blanc à <10% dans une plage de 1200 mm, ce qui le rend idéal pour les tâches d'automatisation industrielle. Avec une large plage de fonctionnement (0,005–3 m pour les surfaces blanches, 0,02–2 m pour les grises et 0,05–1,5 m pour les noires), le capteur s'adapte à divers matériaux. Alimenté par une source de lumière LED rouge (longueur d'onde de 630 nm), il dispose de deux sorties relais, d'une protection contre les transitoires et d'un boîtier robuste classé IP67, garantissant des performances constantes dans des environnements difficiles de -40°C à 60°C.

Principales caractéristiques

Technologie de détection avancée :

Le principe de réflexion diffuse avec suppression d'arrière-plan réduit les déclenchements intempestifs.

Erreur noir-blanc <10% jusqu'à 1200 mm pour une détection fiable sur diverses surfaces.

Plage réglable de 120 mm à 3000 mm via un potentiomètre multitours.

Large plage de fonctionnement :

Blanc 90 % de réflectance : 0,005–3 m

Gris 18 % de réflectance : 0,02–2 m

Noir 6 % de réflectance : 0,05–1,5 m

Spécifications électriques :

Tension d'alimentation universelle : 20–250 V AC/DC

Faible consommation d'énergie : 1,5 V·A (mode AC)

Deux sorties relais numériques (NF/NO), commutables entre les modes clair/sombre

Fréquence de commutation : 25 Hz, temps de réponse : 20 ms

Conception robuste :

Protection IP67 contre la poussière et l'immersion dans l'eau

Température de fonctionnement : -40°C à 60°C, stockage : -40°C à 70°C

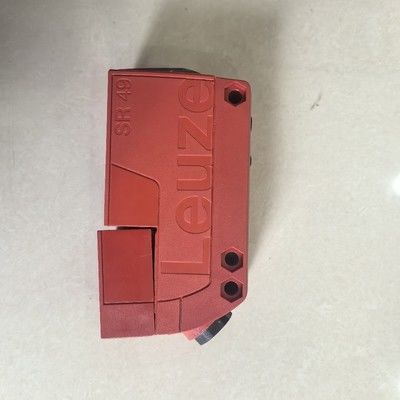

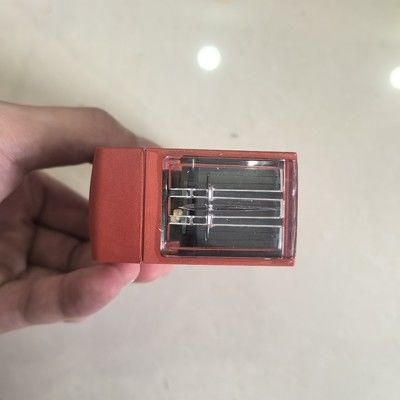

Boîtier en plastique (PC) avec finition rouge, couvercle de lentille : plastique durable

Montage traversant avec accessoires optionnels

Commandes fonctionnelles :

Potentiomètre multitours pour le réglage de la portée

Bouton Teach pour une configuration rapide

Activation du module de temporisation pour la fonctionnalité de délai de défaillance

Conformité et certifications :

Approuvé c UL US, conforme aux normes CEI 60947-5-2

Classifications ECLASS et ETIM : 27270904 / EC002719

Groupe LED exempt selon EN 62471, classe de protection II

Connectivité :

Bornier à ressort à 5 broches pour un câblage facile

Fonction Signal OUT pour l'intégration du système

Dimensions et poids :

31 mm (L) x 104 mm (H) x 55,5 mm (L)

Poids net : 150 g
