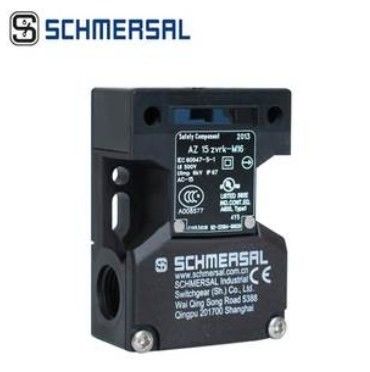

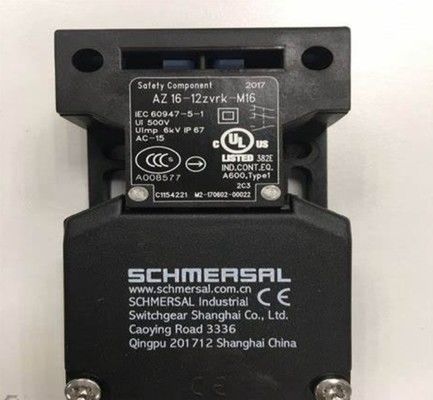

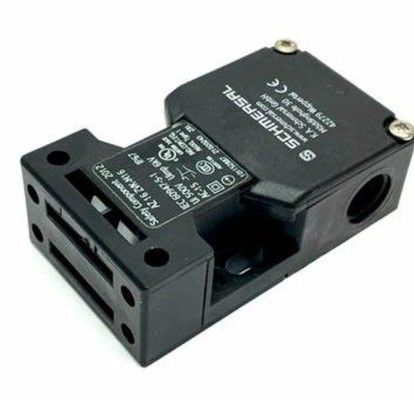

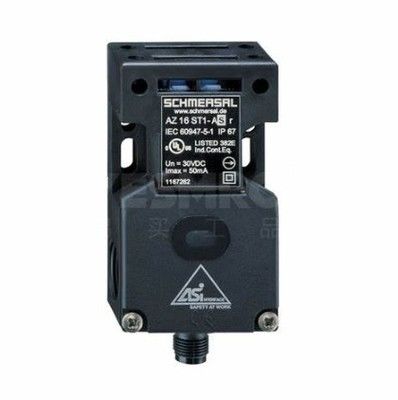

Interrupteur de sécurité à verrouillage 3 axes avec contacts à ouverture positive

Commutateur de verrouillage de sécurité à trois axes avec contacts de rupture positifs

Introduction du produit

Cet interrupteur de verrouillage de sécurité à trois axes est conçu pour des applications de sécurité industrielle, avec 1 contact auxiliaire et 1 contact de sécurité avec technologie de rupture positive.il atteint le niveau de performance c (catégorie 1) dans l'utilisation à canal unique et jusqu'à PL d (catégorie 3) dans les configurations à double canal avec unité logiqueLe commutateur offre 2 millions d'opérations pour les contacts NC et 1 million pour les contacts NO, assurant une fiabilité à long terme dans des environnements difficiles.Avec une protection IP67 et une large plage de températures (-30°C à 80°C), il convient aux machines lourdes et aux systèmes automatisés.

Caractéristiques du produit

Conformité à la sécurité:

Répondre à la norme EN ISO 13849-1, PL c (canal unique) et PL d (canal double avec unité logique).

Les contacts NC de rupture positive assurent un fonctionnement sûr (force de rupture minimale de 10 N).

Rating B10D: opérations 2M (NC), opérations 1M (NO) à 10% IE.

Conception mécanique:

3 directions d'actionnement pour une installation flexible.

3 glandes de câbles M16, terminaux à vis pour câbles de 0,25 à 2,5 mm2.

Durée de vie mécanique: ≥ 1 M, force de verrouillage 30 N, vitesse maximale d'actionnement 2 m/s.

Résistance à l'environnement:

Protection IP67 contre la poussière et l'immersion dans l'eau.

Température de fonctionnement: -30°C à 80°C, stockage: -40°C à 85°C.

Classifié pour une altitude de 2 000 m, degré de pollution 3, surtension de catégorie III.

Spécifications électriques:

Les contacts de sécurité sont les suivants: AC-15 (230V/4A), DC-13 (24V/4A).

Contacts auxiliaires: les mêmes que les contacts de sécurité pour une commutation constante.

Le courant d'essai thermique est de 10 A et le court-circuit est de 1 000 A.

Flexibilité d'installation:

2 vis de fixation M6, dimensions: 30 L x 52 W x 90 H mm.

Prend en charge les câbles solides/single-wire, solides/multi-wire et flexibles.

Caractéristiques de fiabilité:

20 ans de mission, argent pour une faible résistance.

Commutation à action lente avec rupture positive pour exclure les défauts.

Fréquence maximale de commutation: 4000 cycles/heure pour les cycles à forte charge.
