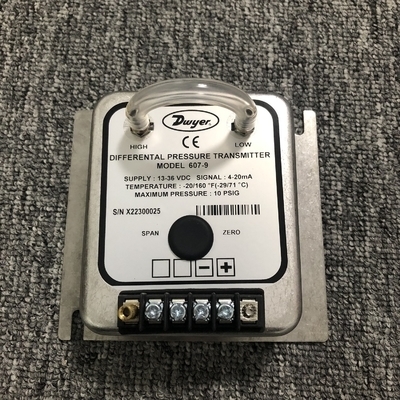

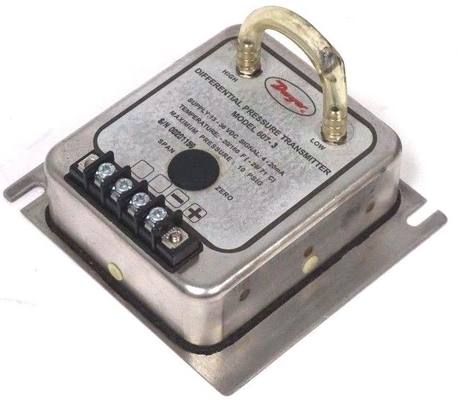

Transmetteur de pression différentielle de la série 607 Dwyer 4-20mA

Le transmetteur de pression différentielle Dwyer Série 607 est un instrument de précision conçu pour mesurer les pressions positives, négatives (vide) ou différentielles de l'air propre et sec et d'autres gaz non conducteurs et non corrosifs. Il convertit ces mesures de pression en un signal de sortie CC standard à deux fils de 4-20 mA, ce qui le rend compatible avec la plupart des systèmes de contrôle industriels.

Disponible en plusieurs modèles calibrés en usine (y compris 607-1, 607-3B, 607-8) avec des plages de mesure de 0-0,10 " W.C. à 0-25 " W.C., ce transmetteur utilise un transducteur à capacité variable avec un diaphragme en silicium ultramince micro-usiné. Cette conception élimine le besoin d'époxy ou de joints organiques, assurant une stabilité exceptionnelle, une dérive minimale et une résistance à la surpression, aux chocs et aux vibrations.

• Mesure précise à faible plage : Capable de mesurer de très faibles pressions, avec des plages de 0-0,10 " W.C. à 0-25 " W.C., idéal pour les applications nécessitant un contrôle précis de la pression.
• Performance stable : Utilise un transducteur à capacité variable avec un diaphragme en silicium micro-usiné et sans joints organiques, assurant une stabilité exceptionnelle (±0,5 % de la pleine échelle/an) et une dérive minimale.
• Construction durable : Logé dans de l'acier inoxydable de la série 300 (indice NEMA 2), offrant une protection contre les facteurs environnementaux et assurant une longue durée de vie dans les environnements industriels.
• Large compatibilité : Conçu pour être utilisé avec de l'air propre et sec et des gaz non conducteurs et non corrosifs, ce qui le rend adapté à diverses applications industrielles et commerciales.
• Signal de sortie standard : Fournit un signal de sortie CC à deux fils de 4-20 mA, permettant une intégration transparente avec les systèmes de contrôle standard et les outils d'acquisition de données.
• Résistance à la surpression : Très résistant à la surpression, aux chocs et aux vibrations, assurant un fonctionnement fiable même dans des conditions difficiles.
• Alimentation flexible : Fonctionne sur une alimentation non régulée de 12-36 VCC, s'adaptant à diverses configurations électriques.
• Tolérance de température : Fonctionne à des températures de fonctionnement de -20 à 160 °F (-29 à 71 °C) et est compensé en température entre 35 et 135 °F (2 à 57 °C), maintenant la précision dans divers environnements.
• Réglage facile : Comporte des réglages de zéro et de portée accessibles de l'extérieur et non interactifs (±10 % de la pleine échelle), facilitant l'étalonnage sur site si nécessaire.
• Réponse rapide : Bénéficie d'un temps de réponse de 250 msec, assurant des mises à jour de mesure en temps opportun pour les conditions de pression dynamiques.
• Conception pratique : Équipé de raccords de pression en acier inoxydable à barbes de 4 " pour une fixation sûre des tubes et pèse 14 oz (397 g) pour une installation facile.

• Limites de pression : 10 psig (0,69 bar)
• Résistance de boucle : 0-1090 ohms (avec Vmin = 12 V + [(0,022 A)(RL)])
• Temps de préchauffage : 15 secondes
• Température de stockage : -40 à 180 °F (-40 à 82 °C)
• Effets thermiques : ±0,015 % F.S./°F (pour le zéro et la portée)
