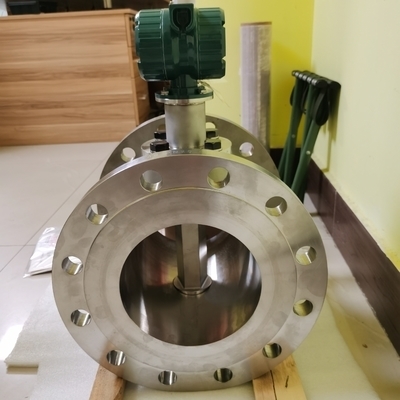

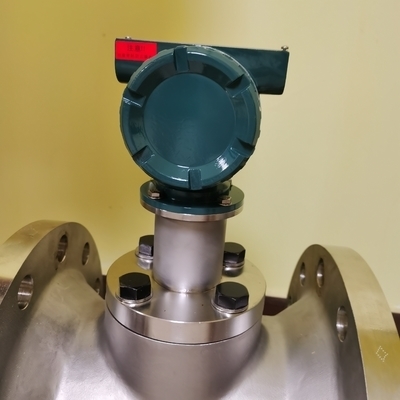

Débitmètre vortex numérique YEWFLO YOKOGAWA avec FOUNDATION Fieldbus

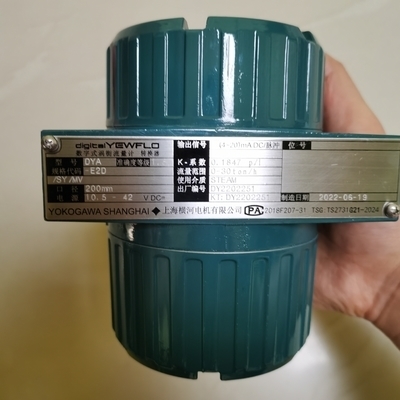

Le débitmètre vortex numérique YEWFLO de YOKOGAWA (Modèles : Débitmètre vortex DY, Convertisseur vortex DYA) avec communication FOUNDATION Fieldbus

Le débitmètre vortex numérique YEWFLO de YOKOGAWA, qui fait partie de la famille d'instruments de terrain OpreX dans la catégorie Mesure OpreX, est une solution de mesure de débit haute performance conçue pour les liquides, les gaz et la vapeur. Combinant un capteur et un corps éprouvés sur le terrain (avec plus de 450 000 unités installées dans le monde) avec une technologie numérique avancée, notamment le traitement spectral du signal (SSP) exclusif de Yokogawa, ce débitmètre offre précision et stabilité, même dans des conditions de processus difficiles. Disponible en tant que types de détecteurs intégrés ou distants (DY) et convertisseurs distants (DYA), il prend en charge les protocoles de communication FOUNDATION Fieldbus, HART 7/5 et BRAIN, permettant une intégration transparente dans les systèmes de contrôle industriels. La gamme comprend également un type à alésage réduit, optimisé pour les faibles débits et une installation simplifiée, ce qui le rend polyvalent pour les applications avec des demandes de débit variables.

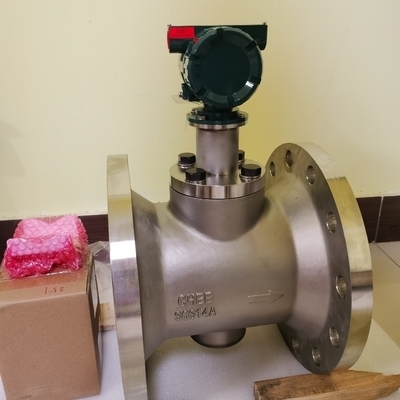

Le type à alésage réduit intègre le débitmètre avec un réducteur concentrique, offrant des avantages uniques pour les applications à faible débit et à débit variable :

• Installation simplifiée : Élimine le besoin de réducteurs, d'expandeurs ou de tuyaux courts séparés pour la longueur de tuyau droit, réduisant les points de connexion jusqu'à 70 % et diminuant le risque de fuite.
• Mesure étendue à faible débit : Élargit la limite inférieure de mesure de 2 à 3 fois par rapport aux types standard, permettant une détection précise des faibles débits sans réduire la taille du tuyau principal.
• Avantages en termes de coûts et de sécurité : Réduit les coûts d'installation, minimise les risques de fuite de fluide et élimine le besoin d'arrêter les processus pour les ajustements de la plage de débit (par exemple, le remplacement des plaques à orifice).

Deux options de réducteur :

• /R1 : Taille de l'alésage du détecteur réduite d'une taille par rapport à la tuyauterie à bride.
• /R2 : Taille de l'alésage du détecteur réduite de 2 tailles, idéale pour les très faibles débits.

Compatibilité avec les versions spéciales : Peut être combiné avec le type multi-variable (pour la mesure et la correction de la température) ou la version haute température (température de processus jusqu'à 450°C), améliorant la polyvalence.

Température du processus : Type standard : -29 à 250°C ; Version haute température : jusqu'à 450°C.

Pression du processus : -0,1 MPa à la pression nominale de la bride (varie selon le modèle).

Diamètres :

• Type standard : Wafer (15-100 mm), Bride (15-400 mm).
• Type à alésage réduit : Bride (25-200 mm) avec réducteurs /R1 ou /R2.

Précision :

• Liquides : ±0,75 % de la lecture (dépend du nombre de Reynolds).
• Gaz/Vapeur : ±1,0 % de la lecture (dépend de la vitesse d'écoulement).

Signaux de sortie : Sortie analogique, sortie de contact transistor (sortie simultanée disponible).

• Type standard : Idéal pour les larges plages de débit dans les chaudières, le traitement chimique et les systèmes utilitaires.
• Type à alésage réduit : Convient aux conduites d'alimentation en vapeur, aux systèmes à débit variable saisonnier et aux processus à faible débit dans les industries du textile, de l'alimentation et des matériaux de construction.
• Combinaison multi-variable : Permet la mesure directe du débit massique de la vapeur saturée, même à faibles débits.
