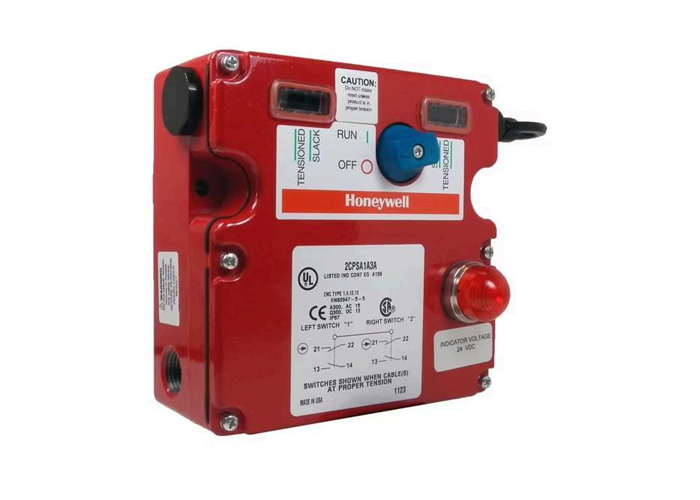

Name: Dual Head Cable Pull Safety Switch with IP67 Sealing NEMA 1 4 12 13 Rated for Long Cable Span Emergency Stop
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Série 2CPS
Price: 152.00 USD
Availability: InStock

À la maison > produits > Capteur de pression de précision >

Dual Head Cable Pull Safety Switch with IP67 Sealing NEMA 1 4 12 13 Rated for Long Cable Span Emergency Stop

IP67 Sealing Cable Pull Safety Switch

NEMA 1 4 12 13 Rated Emergency Stop Switch

Long Cable Span Safety Limit Switch

Nom de marque:

Honeywell

Numéro de modèle:

Série 2CPS

Nous contacter

Demandez un devis

Dual Head Cable Pull Safety Switch with IP67 Sealing NEMA 1 4 12 13 Rated for Long Cable Span Emergency Stop

Détails du produit

Force de commande de l'arbre d'actionnement:

1CPS et 2CPS : 40 lb*

Scellage:

IP67, NEMA 1, 4, 12, 13

Contacts:

Argent, plaqué or sur argent

Conduits/connecteurs:

1/2 NPT, PG 13,5, 20 mm, PF 1/2 ; Conducteur Brad Harrison à 10 broches

Mettre en évidence:

IP67 Sealing Cable Pull Safety Switch

NEMA 1 4 12 13 Rated Emergency Stop Switch

Long Cable Span Safety Limit Switch

Conditions de paiement et d'expédition

Quantité de commande min

1 PIÈCES

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

Moneygram, Western Union, T / T, D / P, D / A, L / C

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

Commutateur de sécurité miniature de la série Honeywell 24CE avec boîtier scellé IP66 SIL3 niveau de sécurité et contacts d'ouverture positifs

Obtenez le meilleur prix

Honeywell GKM Series Compact SIL3 Capable Key-Operated Safety Interlock Switch with IP66/IP67 Rating and NEMA 1, 12, 13 Compliance

Obtenez le meilleur prix

Dual Head Cable Pull Safety Switch with IP67 Sealing NEMA 1 4 12 13 Rated for Long Cable Span Emergency Stop

Obtenez le meilleur prix

GKN Series Key-Operated Safety Interlock Switch with Three Conduit Entries 20 mm or 0.5-14 NPT and 3NC or 2NC/1NO Contacts

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Interrupteur de sécurité à traction par câble à double tête série 2CPS

Certifié UL, CSA, CE, SIL3. Classé IP67. Conforme NEMA 1, 4, 12, 13. Comprend des contacts argentés et dorés.

Présentation du produit

Les interrupteurs de sécurité à câble MICRO SWITCH série CPS de Honeywell fournissent un signal d'arrêt d'urgence facilement accessible, offrant une alternative économique aux multiples boutons-poussoirs d'arrêt d'urgence. La série CPS est dotée d'un mécanisme interne qui se verrouille dans des conditions de câble détendu (poussé) et tiré.

La série 2CPS est conçue pour des longueurs de câbles allant jusqu'à 152 m (500 pieds), ce qui la rend idéale pour les applications telles que les systèmes de convoyeurs d'entrepôt. Une ligne visible dans la fenêtre de tension du câble indique une tension appropriée pour une installation facile.

Les contacts de l'interrupteur à ouverture directe restent fermés lorsque le câble est correctement tendu et que le bouton de réinitialisation est en position RUN. Toute traction, relâchement ou rupture de câble déclenche une came pour ouvrir positivement les contacts NC (normalement fermés), qui restent ouverts jusqu'à une réinitialisation manuelle.

Lorsque les contacts à ouverture directe s'ouvrent, les contacts auxiliaires s'actionnent également (les contacts ouverts se ferment). Ces contacts NO (normalement ouverts) sont électriquement isolés et peuvent être utilisés pour la surveillance ou la signalisation.

Principales fonctionnalités

Action d'ouverture directe des contacts NC (normalement fermés)
Configurations de contacts multiples : 2NO/2NC, 1NO/3NC ou 4NC
Portée de câble typique de 76 m (250 pi) avec une variation de température de ±17 °C (±30 °F)
Trois configurations d'actionneurs disponibles (2CPS)
Option bloc de contact amovible (2CPS)
Comprend un tendeur à crochet en J (2CPS)
Options de réinitialisation et d'indicateur à profil bas (2CPS)
Grande cavité de câblage avec câblage direct
Modèles en option sans détection de rupture de câble/câble détendu
Indicateurs d'état LED haute intensité 24 Vcc ou 120 Vca
Contacts plaqués or standard sur 2CPS (en option sur 1CPS)
Boîtier électrostatique en zinc moulé sous pression, revêtement époxy
Packs matériels en option disponibles

Spécifications techniques

Caractéristiques	Paramètre
Description	Interrupteurs de sécurité à câble
Options de commutation	1NO/1NC à action directe, 2NO/2NC à action directe, 1NO/3NC à action directe, 4NC à action directe
Scellage	IP67, NEMA 1, 4, 12, 13
Contacts	Argent, plaqué or sur argent
Conduits/connecteurs	1/2 NPT, PG 13,5, 20 mm, PF 1/2 ; Conducteur Brad Harrison à 10 broches
Force de maintien Arbre d'actionnement	1CPS et 2CPS : 25 lb*
Force de commande de l'arbre d'actionnement	1CPS et 2CPS : 40 lb*
Température de fonctionnement	-40°C à 80°C [-40°F à 176°F]
Température de stockage	1CPS : -40°C à 85°C [-40°F à 185°F]
Endurance mécanique	1 million d'opérations
Courant thermique nominal (Ith)	10 A
Tenue assignée aux chocs (Uimp)	2500 V
Tension nominale d'isolement (Ui)	300 V
Courant plaqué or utilisable	1 mA à 50 mA, 60 Vcc max./125 Vcc max.
Degré de pollution	3
Courant de court-circuit conditionnel	1000 A
Dispositif de protection contre les courts-circuits (Type/capacité maximale)	Fusible classe J (10 A/600 V)
Choc	15 g selon CEI 68-2-27
Vibration	10 Hz à 500 Hz, 5 g selon CEI 68-2-6
Approbations	UL, CSA, CE, UKCA, SIL
Normes	Répertorié UL selon le fichier E37138 par rapport à UL508 ; Certifié CSA selon le fichier 57323 par rapport à CSA C22.2 No. 14 ; Marquage CE, UKCA conforme à la directive basse tension 2014/30/UE et à la directive machines 2006/42/CE ; EN 60947-1 ; EN 60947-5-1 ; EN 60947-5-5 ; Capacité SIL : SIL3 (HFT : 1), CEI 61508-2 : 2010

* Mesures d'inclinaison et non typiques pour un voyage manuel

Caractéristiques électriques

CA	CC
A300UE AC15 c'est-à-dire Volts : 120, 240 Ampères : 6, 3	Q300 Ue DC13 c'est-à-dire Volts : 24, 125, 250 Ampères : 2,8, 0,55, 0,27

Ith = 10 A

Informations sur l'application de la distance température-étendue

Les interrupteurs à câble avec détection de rupture de câble nécessitent une pré-tension appropriée pour activer la condition RUN. Les changements de température affectent la longueur des câbles en acier, ce qui peut provoquer des arrêts intempestifs sur les longs trajets.

Pour une installation optimale, installez le système à mi-chemin des températures extrêmes attendues. Par exemple, dans un entrepôt avec des températures allant de 15,6°C (60°F) à 32,2°C (90°F), installez à 23,9°C (75°F).

Utilisez un ressort d'extrémité ou un CPS supplémentaire à l'extrémité opposée du câble pour doubler la tolérance de température et répondre aux exigences de la norme EN 418.

Numéros de pièces

Numéro de pièce	Description
2CCPA1A1A1A	INTERRUPTEUR DE LIMITE
2CCPA1A1A2A	INTERRUPTEUR DE LIMITE
2CCPA1A1B2B-F01	INTERRUPTEUR DE LIMITE
2CCPA1A1B2F	INTERRUPTEUR DE SÉCURITÉ
2CCPA1A1D1B	INTERRUPTEUR DE LIMITE
2CCPA1A2B1A	INTERRUPTEUR DE LIMITE
2CCPA1A2B2B	INTERRUPTEUR DE LIMITE
2CCPA1A2C1A	INTERRUPTEUR DE LIMITE
2CCPA1A2C2B	INTERRUPTEUR DE LIMITE
2CCPA1A3B1A	INTERRUPTEUR DE LIMITE
2CCPA1A3B2B	INTERRUPTEUR DE LIMITE
2CCPA1A3C1A	INTERRUPTEUR DE LIMITE
2CCPA1A3C2B	INTERRUPTEUR DE LIMITE
2CCPA1D1B2A	2CCPAA1D1B2A
2CCPA2A1B2B	INTERRUPTEUR DE LIMITE
2CCPA2A1B2D	INTERRUPTEUR DE LIMITE
2CCPA2A1C2A	INTERRUPTEUR DE LIMITE
2CCPA2A1C2B	INTERRUPTEUR DE LIMITE
2CCPA2A2B2A	INTERRUPTEUR DE LIMITE
2CCPA2A2B2B	INTERRUPTEUR DE LIMITE
2CCPA2A2B2D	INTERRUPTEUR DE LIMITE
2CCPA2A2C2A	INTERRUPTEUR DE LIMITE
2CCPA2A2C2B	INTERRUPTEUR DE LIMITE
2CCPA2A3B2A	INTERRUPTEUR DE LIMITE
2CCPA2A3B2B	INTERRUPTEUR DE LIMITE
2CCPA2A3B2D	INTERRUPTEUR DE LIMITE
2CCPA2A3C2A	INTERRUPTEUR DE LIMITE
2CCPA2A3C2B	INTERRUPTEUR DE LIMITE
2CCPB2A1A2A	INTERRUPTEUR DE LIMITE
2CCPB2A1B1A	INTERRUPTEUR DE LIMITE
2CCPB2A1B2A	INTERRUPTEUR DE LIMITE
2CCPB2A1B2B	INTERRUPTEUR DE LIMITE
2CCPB2A1C1A	INTERRUPTEUR DE LIMITE
2CCPB2A1C2A	INTERRUPTEUR DE LIMITE
2CCPB2A1D1A	INTERRUPTEUR DE LIMITE
2CCPB2A1D2A	INTERRUPTEUR DE LIMITE
2CCPB2A1D2B	INTERRUPTEUR DE LIMITE
2CCPB2A2A2A	INTERRUPTEUR DE LIMITE
2CCPB2A2B2A	INTERRUPTEUR DE LIMITE
2CCPB2A2B2B	INTERRUPTEUR DE LIMITE
2CCPB2A2D2A	INTERRUPTEUR DE LIMITE
2CCPB2A2D2B	INTERRUPTEUR DE LIMITE
2CCPB2A3A2A	INTERRUPTEUR DE LIMITE
2CCPB2A3B2A	INTERRUPTEUR DE LIMITE
2CCPB2A3B2B	INTERRUPTEUR DE LIMITE
2CCPB2A3D2A	INTERRUPTEUR DE LIMITE
2CCPB2A3D2B	INTERRUPTEUR DE LIMITE
2CPSA1A1	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA1A1A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA1A1B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 120 Vca
2CPSA1A2	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté gauche, pas d'actionnement côté droit, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA1A2A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté gauche, pas d'actionnement côté droit, ouverture directe 2NC2NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA1A2B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté gauche, pas d'actionnement côté droit, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA1A3	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, côté droit maintenu, côté gauche sans actionnement, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA1A3B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté droit, pas d'actionnement côté gauche, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 120 Vac
2CPSA1A4	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, sans détection de rupture de câble, ouverture directe 2NC2NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA1A5B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté gauche, pas d'actionnement côté droit sans détection de rupture de câble, ouverture directe 2NC2NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA1A6B	INTERRUPTEUR DE FIN DE SÉCURITÉ-TIRAGE DE CÂBLE
2CPSA1B1	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 3NC1NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or
2CPSA1B1B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 3NC1NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or, LED multicluster 120 Vac
2CPSA1B2	INTERRUPTEUR DE LIMITE
2CPSA1B2A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté droit, pas d'actionnement côté gauche, ouverture directe 3NC1NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA1B2B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté gauche, pas d'actionnement côté droit, ouverture directe 3NC1NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or, LED multicluster 120 Vac
2CPSA1B3	INTERRUPTEUR DE LIMITE
2CPSA1B3A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté droit, pas d'actionnement côté gauche, ouverture directe 3NC1NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA1B3B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté droit, pas d'actionnement côté gauche, ouverture directe 3NC1NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or, LED multicluster 120 Vac
2CPSA2A1	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or
2CPSA2A1A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA2A1B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 120 Vca
2CPSA2A2B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté gauche, pas d'actionnement côté droit, ouverture directe 2NC2NO (interrupteur 1, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 120 Vca
2CPSA2A3A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté droit, pas d'actionnement côté gauche, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA2A3B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, câble, maintenu côté droit, pas d'actionnement côté gauche, ouverture directe 2NC2NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 1NC1NO), 12 NPT, contacts plaqués or, LED multicluster 120 Vac
2CPSA2A4A	INTERRUPTEUR DE LIMITE
2CPSA2A4B	INTERRUPTEUR DE LIMITE
2CPSA2B1	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 3NC1NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or
2CPSA2B1A	MICRO SWITCH Série 2CPS Interrupteur de sécurité à tirette, câble, maintenu des deux côtés, ouverture directe 3NC1NO (interrupteur 2, gauche : 1NC1NO ; interrupteur 2, droite : 2NC), 12 NPT, contacts plaqués or, LED multicluster 24 Vdc
2CPSA2B1B	MICRO SWITCH Série 2CPS Interrupteur de sécurité à traction par câble, Câble, Maintenu des deux côtés, 3NC
