Name: Le débitmètre électromagnétique ABB WaterMaster FEF121 et FEF181
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: FEF121 et FEF181
Price: 2,540.00 USD
Availability: InStock

À la maison > produits > Compteur de débit électromagnétique >

Le débitmètre électromagnétique ABB WaterMaster FEF121 et FEF181

Débitmètre électromagnétique submersible IP68

Débitmètre WaterMaster vérifié OIML R49

Débitmètre magnétique avec diagnostics NAMUR NE107

Nom de marque:

ABB

Numéro de modèle:

FEF121 et FEF181

Nous contacter

Demandez un devis

Le débitmètre électromagnétique ABB WaterMaster FEF121 et FEF181

Détails du produit

Protection de l'environnement:

Indice de protection : IP68 (NEMA 6) jusqu'à 10 m (33 pi) de profondeur, boîte à bornes entièrem

Conductivité:

> 5µS/cm

Montage du transmetteur:

Intégré ou à distance

Connexions électriques:

Presse-étoupes 20 mm, ½ po NPT, presse-étoupes blindés 20 mm

Câble de capteur:

Câble ABB WaterMaster, standard ou blindé ; Longueur maximale 200 m (660 pi)

Mettre en évidence:

Débitmètre électromagnétique submersible IP68

Débitmètre WaterMaster vérifié OIML R49

Débitmètre magnétique avec diagnostics NAMUR NE107

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Détails d'emballage

Chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des packages standard

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 pièces / pièces par semaine négociables

Produits connexes

Débitmètre de Coriolis Proline Promass S 300

Obtenez le meilleur prix

Proline Promass P 500 débitmètre de Coriolis

Obtenez le meilleur prix

Proline Promass Q 300 débitmètre de Coriolis

Obtenez le meilleur prix

Débitmètre thermique de masse t de proline F 500

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

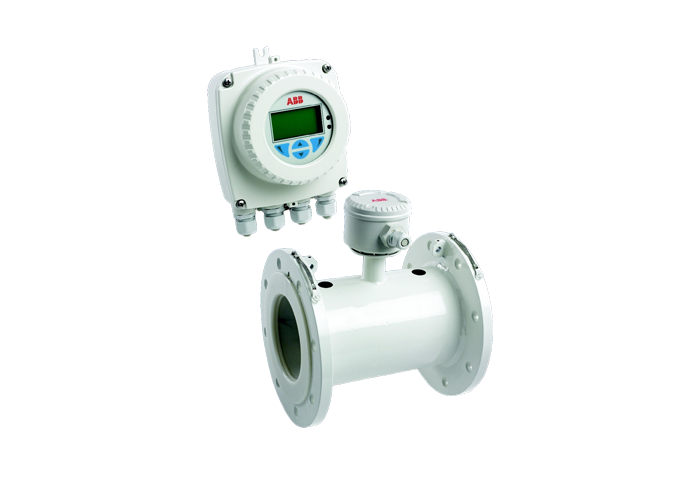

Débitmètre électromagnétique WaterMaster FEF121 et FEF181

FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

Présentation du produit

Maître de l'Eauest la dernière génération de débitmètres électromagnétiques d'ABB, conçue spécifiquement pour leindustries de l'eau et des eaux usées.
Il offre une précision, une stabilité et une fiabilité inégalées, ce qui en fait lesolution parfaite pour la mesure du débitdans les usines de traitement de l’eau, les réseaux de distribution et les systèmes d’égouts.

Avec sontransmetteur auto-étalonnant,conception de capteurs enterrables et submersibles, etdiagnostic avancé, WaterMaster établit la référence en matière de technologie moderne de mesure de débit, garantissantperformances à long terme avec un minimum d’entretien.

Principales fonctionnalités

L'émetteur le plus stable au monde
La conception auto-calibrante avec un coefficient de température ultra-bas garantit une précision et une répétabilité exceptionnelles.
Solution universelle pour l’industrie de l’eau
Conçu pour toutes les applications liées à l'eau et aux eaux usées – de l'eau brute et des effluents à l'eau traitée et à la distribution.
Remplacement de l'émetteur Plug-and-Play
Le stockage de données intégré permet l'échange de transmetteurs sans reconfiguration ni recalibrage.
Port de service infrarouge avancé
Prend en charge l'IHM à distance, la communication HART, le vidage des paramètres et la sortie de données cycliques pour les diagnostics à distance.
Conception innovante du capteur octogonal
Réduit la sensibilité du profil de débit, minimise les exigences de tuyauterie en amont/en aval et améliore la précision.
OIML R49 Type 'P' Vérifié
L'autovérification continue du capteur et du transmetteur garantit la stabilité et la conformité à long terme.
Diagnostic NAMUR NE107 complet
Fournit des indications d’état claires et standardisées pour la maintenance, les contrôles fonctionnels et les conditions d’alarme.
Construction submersible et enterrable (IP68)
Capteur entièrement enrobé et résistant à la corrosion, adapté aux installations enterrées directement ou inondées.
Traitement du signal numérique (DSP)
Immunité supérieure au bruit et stabilité du signal sous vibrations et turbulences hydrauliques.
Facilité d'utilisation
Grand écran rotatif avec contrôle à travers le verre et configuration intuitive « Easy Setup ».

Spécifications techniques

Catégorie	Article	Spécification
Spécification fonctionnelle – Capteur	Limites de pression	Selon la cote de la bride
	Limites de température	Température ambiante : Transmetteur distant −20 à 70 °C (−4 à 158 °F) ; Transmetteur intégré −20 à 60 °C (−4 à 140 °F)
	Limites de température	Température du processus : −6 à 70 °C (21 à 158 °F)
	Protection de l'environnement	Indice de protection : IP68 (NEMA 6) jusqu'à 10 m (33 pi) de profondeur, boîte à bornes entièrement enrobée
	Conductivité	> 5µS/cm
	Montage du transmetteur	Intégral ou déporté
	Connexions électriques	Presse-étoupes 20 mm, ½ po NPT, presse-étoupes blindés 20 mm
	Câble du capteur	Câble ABB WaterMaster, standard ou blindé ; Longueur maximale 200 m (660 pi)
Spécification physique – Pièces en contact avec le produit	Matériau de doublure	Polypropylène (DN40-200), Blasomer (DN250-2200) ; WRAS répertorié ; Approuvé ACS et NSF61 (tailles DN40–200 en attente)
	Matériau de l'électrode	Acier inoxydable 316, Hastelloy C, Titane (autres matériaux disponibles sur demande)
	Anneaux de mise à la terre	Non requis
	Plaques de protection	Non requis
	Conditions de pose	En amont ≥ 5D ; En aval ≥ 2D
	Perte de pression	< 0,25 bar à Q3 (DN40–200) ; Négligeable au 3ème trimestre (DN250-2200)
Pièces non mouillées	Matériau de la bride	Acier au carbone
	Matériau du boîtier	Acier au carbone (DN40-200 et DN700-2200) ; Plastique (DN15–600)
	Matériau de la boîte à bornes	Acier inoxydable ou aluminium
	Matériau du presse-étoupe	Plastique ou laiton
Spécification fonctionnelle – Émetteur	Alimentation	Secteur 85-265 V CA @ < 7 VA ; Basse tension 24 V AC ± 10 % / – 30 % @ < 7 VA ; 24 V CC ± 30 % @ < 0,4 A
	Sorties impulsions/fréquence	Un dédié, un configurable ; fréquence de sortie maximale 5,250 Hz ; Valeur nominale 30 V à 220 mA à collecteur ouvert ; Isolation galvanique
	Sorties alarme/logique	Un dédié, un configurable ; Valeur nominale 30 V à 220 mA à collecteur ouvert ; Isolation galvanique
	Sortie courant	4-20 mA ou 4-12/20 mA ; Résistance de boucle maximale 750 Ω ; Galvaniquement isolé ; Protocole HART v5.7
	Niveaux de signal	NAMUR NE 43 (3,8-20,5 mA) ; Alarme basse 3,6 mA ; Alarme haute 21,8 mA
	Précision supplémentaire	±0,1 % de la lecture
	Coefficient de température	Généralement < 20 ppm/°C
	Connexions électriques	Presse-étoupes 20 mm, ½ po NPT, presse-étoupes blindés 20 mm
	Limites de température	Température ambiante −20 à 60 °C (−4 à 140 °F) ; Coefficient < 10 ppm/°C @ Vel ≥ 0,5 m/s
	Protection de l'environnement	Humidité 0–100 % ; Indice IP67 (NEMA 4X) jusqu'à 1 m de profondeur
	Sécurité inviolable	Un interrupteur interne + un sceau de sécurité externe empêchent tout accès non autorisé
	Langues	Anglais, français, allemand, italien, espagnol
	Port de service infrarouge	Adaptateur USB (accessoire) ; Compatible USB 1.1 et 2.0 ; Logiciel pilote pour PC uniquement ; Compatible Windows 2000/XP/Vista

Applications

Systèmes de traitement et de distribution d'eau
Usines de traitement des eaux usées et des eaux usées
Projets d'irrigation et de dessalement
Systèmes de recyclage des eaux industrielles
Surveillance des rejets d'effluents

Informations de commande
Débitmètre électromagnétique WaterMaster FEF121 et FEF181

Variante chiffre nombre	1....6	7..9	10	11	12	13	14h15	16	17	18	19	20	21	22	23	24	25	26	27
Système de débitmètre, passage intégral, montage à distance	FEF121
Passage intégral, à utiliser avec WaterMaster émetteur / télécommande	FEF181
Diamètre d'alésage DN 250 (10 po) DN 300 (12 po) DN 350 (14 po) DN 400 (16 po) DN 450 (18 po) DN 500 (20 po) DN 600 (24 po) DN 700 (28 po) DN 760 (30 po) DN 800 (32 po) DN 900 (36 po) DN 1000 (40 po) DN1050 (42 po) DN 1100 (44 po) DN 1200 (48 po) DN 1400 (54 po) DN 1500 (60 po) DN 1600 (66 pouces) DN 1800 (72 pouces) DN 2000 (80 po) DN 2200 (84 po) Autres		250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999
Conception des électrodes Élastomère Élastomère avec approbation ACS Autres			K L Z
Conception des électrodes Standard Autres – FEF181 uniquement				1 9
Matériau des électrodes de mesure Acier inoxydable 316Ti (1.4571) Hastelloy C-276 (FEF121 – DN350 à DN2200 uniquement) Autres					S E Z
Accessoires de mise à la terre Standard Une plaque de mise à la terre Deux plaques de mise à la terre Autres						1 3 4 9
Type de connexion au processus Brides ASME classe 150 Brides AWWA classe B Brides AWWA classe D Brides AS 4087 classe 16 OIN 7005 PN16							A1 C1 C2 E1 S2
Matériel de connexion au processus Brides en acier au carbone Autres								B Z
Certifications d'utilisation Standard (sans DESP) Surveillance des matériaux avec certificat d'inspection 3.1 selon. EN 10204 Autres									1 2 9
Type d'étalonnage Précision standard 0,4 % Précision améliorée 0,2% Étalonnage en usine assisté Transaction commerciale pour eaux froides/eaux usées (étalonnage devant témoin) (FEF181 uniquement) UKAS/NAMAS (FEF181 uniquement) Autres										UN B M. N U Z
Plage de température Installation / Plage de température ambiante Exécution standard / –20 … 60 °C (–4 … 140 °F)											1
Langue Anglais Allemand Français Espagnol italien												UN D G K N
Sans câble de signal – FEF181 uniquement Câble de 5 m (15 pi) Câble de 10 m (30 pi) Câble de 20 m (60 pi) Câble de 30 m (100 pi) Câble de 50 m (165 pi) Câble de 80 m (260 pi) Câble de 100 m (325 pi) Câble de 150 m (490 pi) Longueur spéciale > 150 m (> 490 pi) (et/ou câble armé – FEF181 uniquement)													0 1 2 3 4 5 6 7 8 9
Certification de protection contre les explosions Usage général (conception non Ex) Autres (FEF181 uniquement)														UN Z
Transmetteur de classe de protection / Capteur de classe de protection IP67 (NEMA 4X) / IP68 (NEMA 6X) – câble non installé et non enrobé IP67 (NEMA 4X) / IP68 (NEMA 6X) – câble installé et enrobé Autres (FEF181 uniquement)															2 3 9
Conduits de câbles * M20 x 1,5 NPT 1/2 po M20 SWA blindé Autres (FEF181 uniquement)																UN B D Z
Alimentation Sans (FEF181 seulement) 100... 230 V CA, 50 Hz (FEF121 uniquement) 24 V CA ou 24 V CC, 50 Hz (FEF121 uniquement) 100 ... 230 V CA, 60 Hz (FEF121 uniquement) 24 V CA ou 24 V CC, 60 Hz (FEF121 uniquement)																	0 1 2 3 4
Type de signal d'entrée et de sortie HART + 20 mA + impulsion + sortie contact (FEF121 uniquement) Sans (FEF181 seulement)																		UN Oui
Type de configuration/Type de diagnostic Paramètres d'usine/diagnostics standard																			1
