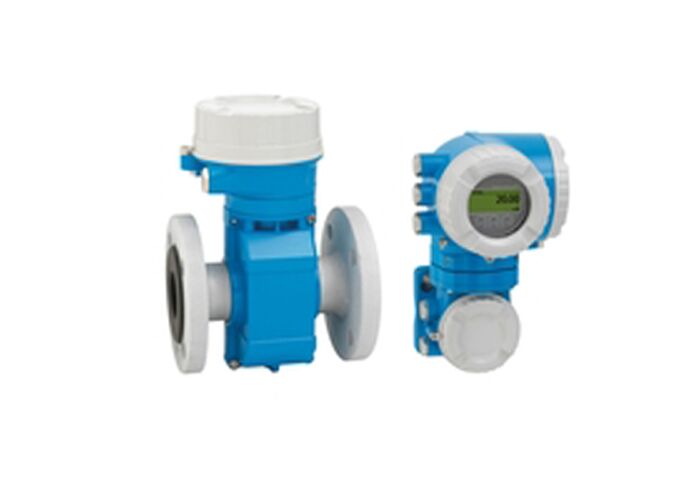

Proline Promag W 500 débitmètre électromagnétique
Spécialisé pour les applications exigeantes en eau et eaux usées en version à distance avec jusqu'à 4 I/O. Mesure fiable à précision constante avec 0 x DN de débit d'entrée et aucune perte de pression.Dedicés à la mesure des eaux industrielles ou municipales et des eaux usées.
Principales spécifications
| Principe de mesure |
électromagnétique |
| Plage de diamètre nominal |
DN 25 à 3000 (1" à 120") |
| Plage de mesure |
0.5 m3/h à 263.000 m3/h (2,5 gal/min à 1.665 Mgal/j) |
| Max. erreur de mesure |
Débit de volume (standard): ±0,5% de roulement ± 1 mm/s (0,04 pouce/s)
Débit de volume (optionnel): ±0,2% o.r. ± 2 mm/s (0,08 pouce/s), spécification plate |
| Max. Pression du procédé |
PN 40, classe 300, 20K |
| Variables mesurées |
Débit de volume, conductivité, débit de masse |
Plage de température
| Température moyenne |
Couche en caoutchouc dur: de 0 à + 80 °C (+32 à + 176 °F)
Couche en polyuréthane: -20 à +50°C (-4 à +122°F)
Pour les produits de base, la teneur en PTFE doit être supérieure ou égale à: |
| Température ambiante |
Flanche en acier au carbone: -10 à +60°C (+14 à +140°F)
Flanche en acier inoxydable: -40 à +60°C (-40 à +140°F) |
Principales caractéristiques et avantages
Caractéristiques du capteur
- Ingénierie flexible avec connexions fixes ou à joints de la hanche
- EN ISO 12944 Protection contre la corrosion pour les installations souterraines ou sous-marines
- Conformité aux exigences spécifiques de l'industrie pour une meilleure disponibilité des installations
- Approbation internationale de l'eau potable
- Niveau de protection IP68 (boîtier de type 6P)
Caractéristiques de l'émetteur
- Accès complet aux informations de processus et de diagnostic avec de nombreuses E/S
- La fonctionnalité d'E/S librement configurable réduit la complexité
- Vérification intégrée par la technologie Heartbeat
- Version à distance avec jusqu'à 4 entrées/sorties
- Affichage rétroéclairé avec contrôle tactile et accès WLAN
- Cable standard entre capteur et émetteur
Bénéfices opérationnels
- Mesure fiable avec une précision constante avec 0 x DN de débit d'entrée et sans perte de pression
- Principe de mesure bidirectionnel indépendant de la pression, de la densité, de la température et de la viscosité
- Conçu pour les zones dangereuses et les conditions difficiles
Spécifications techniques
Matériaux humides
Matériaux de doublure: caoutchouc dur, polyuréthane, PTFE
Électrodes: 1,4435 (316L); alliage C22, 2,4602 (UNS N06022); tantale
Matériaux de logement
Casque du capteur: AlSi10Mg (enduit), acier au carbone (lac protecteur)
Résistant à l'oxydation et à l'oxydation
Inputs et sorties
4 sorties: 4 à 20 mA HART, 4 à 20 mA, Pulse/fréquence/interrupteur, double impulsion, relais
Entrées: entrée d'état, entrée de 4 à 20 mA
Communication numérique
Les données sont fournies par les fournisseurs d'accès.
Énergie
DC 24 V, AC 100-230 V, AC 100-230 V / DC 24 V (zone non dangereuse)
Approbation et certification
ATEX
IECEx
cCSAus
Le groupe INMETRO
Népsi
La CAE
Pour la CE
C-tick
Sécurité fonctionnelle CEI 61508
La norme ISO/CEI 17025 est modifiée
LR
Nom de la marque
ABS
BV
Nom de la banque
ACS
Le numéro de la compagnie est le numéro de la compagnie.
NFN 61
Le niveau de sécurité de l'appareil doit être supérieur à:
