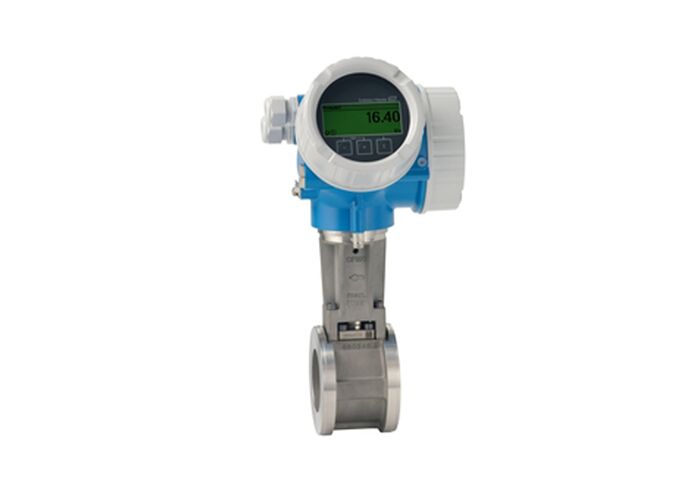

Proline Prowirl D 200 débitmètre de vortex
Le débitmètre à plaquette rentable est disponible en version compacte ou à distance avec mesure de température intégrée pour le débit de masse/énergie de la vapeur saturée.Idéal pour les applications de base et le remplacement 1 à 1 des plaques d'orifice.
Les principaux avantages
- Mesure intégrée de la température pour le débit de masse/énergie de la vapeur saturée
- Alignement facile du capteur avec les anneaux de centralisation inclus
- Haute disponibilité avec une robustesse et une résistance aux vibrations prouvées
- Stabilité à long terme grâce à un capteur capacitif robuste sans dérive
- câblage pratique de l'appareil avec un compartiment de connexion séparé
- Fonctionnement sécurisé avec affichage à commande tactile et éclairage de fond
- Vérification intégrée par la technologie Heartbeat
Spécifications techniques
Performance de mesure
Débit en volume (liquide):
± 0,75%
Débit en volume (vapeur, gaz):
± 1,00%
Débit de masse (liquide):
± 0,85%
Débit de masse (vapeur, gaz):
±1,7%
Distances de mesure
Liquide:
0.25 à 625 m3/h (0,15 à 365 pi3/min)
Vapeur, gaz:
2.1 à 8335 m3/h (1,2 à 4906 pi3/min)
Indicateurs de température et de pression
Température moyenne (norme):
-40 à +260 °C (-40 à +500 °F)
Max. pression du procédé:
PN 40, classe 300, 20K
Spécifications physiques
Diamètre nominal:
DN 15 à 150 (1⁄2 à 6")
Longueur face à face:
65 mm (2.56 pouces)
Matériaux et construction
Le tube de mesure:
1.4408 (CF3M)
Capteur DSC:
1.4435 (316/316L)
Applications et caractéristiques
Domaine d'application
Le capteur Prowirl D s'installe directement entre les brides, servant de dispositif fonctionnel pour les processus auxiliaires avec un coût d'installation minimal.Une technologie authentique alimentée par boucle permet une intégration rentable dans les infrastructures existantes avec la plus grande sécurité opérationnelle dans les zones dangereuses.
Principe de mesure
Le tourbillon
Variables mesurées
Débit de volume, débit de masse, débit de volume corrigé, débit d'énergie, différence de débit thermique, température
Communication et connectivité
| Communication numérique |
HART, PROFIBUS PA, FOUNDATION Fieldbus, PROFINET sur Ethernet-APL, Modbus TCP sur Ethernet-APL, et les autres services de télécommunications qui sont fournis par le réseau |
| Produits |
La fréquence de sortie de l'interrupteur doit être supérieure ou égale à la fréquence de sortie de l'interrupteur. |
| Les entrées |
Courant d'entrée 4-20 mA (passif) |
Certifications et approbations
Zones dangereuses:
Les États membres doivent fournir aux autorités compétentes les informations nécessaires pour les contrôler et les contrôler.
Sécurité du produit:
Le code de l'établissement est le code de l'entreprise.
Marine:
Les produits doivent être soumis à un contrôle de conformité.
Précipitation:
PED, CRN
