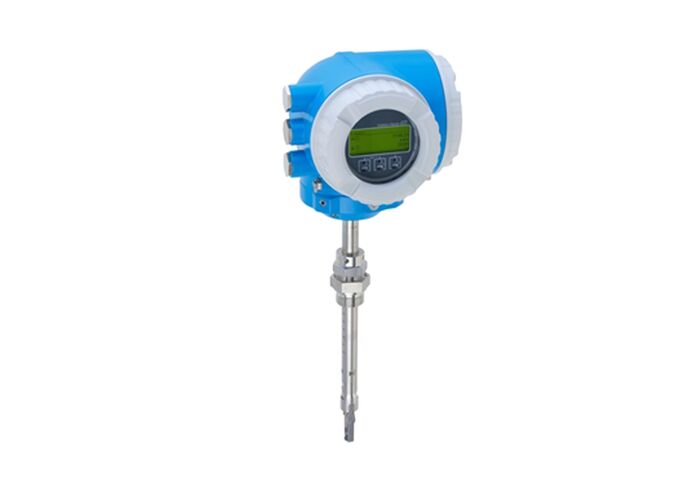

Débitmètre de masse thermique de proline t-mass I 300
Mètre de débit d'insertion avec stabilité à long terme et un émetteur compact et facilement accessible.Conçus pour la mesure des gaz d'utilité publique et des gaz de procédés dans des conduites circulaires ou des conduits rectangulaires.
Principales caractéristiques et avantages
Les avantages des capteurs
- Une précision de mesure et une répétabilité supérieures pour un contrôle de processus élevé
- Surveillance fiable avec détection des perturbations du processus et de l'inversion du débit
- Installation flexible adaptée à une large gamme de dimensions (DN 80 à 1500)
- Mesure bidirectionnelle avec des performances élevées
- Capteur sans dérive breveté avec certification SIL 2
Capacités des émetteurs
- Accès complet à l'information sur les procédés et les diagnostics
- Nombreuses entrées/sorties et bus de terrain librement combinables
- Réduction de la complexité avec une fonctionnalité d'E/S librement configurable
- Vérification intégrée par la technologie Heartbeat
- Casse compacte à deux compartiments avec jusqu'à 3 entrées/sorties
- Affichage rétroéclairé avec contrôle tactile et accès WLAN
- Option d'affichage à distance disponible
Spécifications techniques
Principe de mesure
La chaleur
Plage de diamètre nominal
DN 80 à 1500 (3" à 60")
Max. erreur de mesure
Gaze: 1,0% v.r. (10 à 100% v.r.), 0,1% v.r. (1 à 10% v.r.)
Plage de mesure
20 à 733,501 kg/h (44 à 1,669,340 lb/h)
Température moyenne
-40°C à +180°C (-40°F à +356°F)
Max. Pression du procédé
-0,5 à 20 bar_g (-7,25 à 290 psi_g)
Température ambiante
-40°C à 60°C (-40°F à 140°F)
Niveau de protection
IP66/67, boîtier de type 4X
Variables mesurées
Débit de masse, température, débit de volume standard, débit de volume, débit d'air libre, vitesse, débit de chaleur, débit d'énergie, densité
Matériaux humides
Connexions de tube d'insertion et de procédé
Acier inoxydable, 1.4404 (316/316L)
Élément de détection
Unidirectionnel: acier inoxydable 1.4404, alliage C22 2.4602
Bi-directionnel: acier inoxydable 1.4404
Détection de débit inverse: acier inoxydable 1.4404
Composants d'étanchéité
Les anneaux de fixation: PEEK, PVDF, 1.4404
Sceaux à anneaux plats: EPDM, FKM
Électricité et communication
Énergie
DC 24V ou AC 100-240V
Produits
3 sorties: 4 à 20 mA HART, 4 à 20 mA Pulse/Frequence/Switch, relais
Les entrées
Entrée d'état, entrée de 4 à 20 mA
Communication numérique
HART, Modbus RS485 Pour les véhicules à moteur
Affichage/opération
Affichage rétroéclairé à 4 lignes avec commande tactile, affichage à distance disponible
Réservoir de l'émetteur
Aluminium (AlSi10Mg, revêtu) ou polycarbonate
Certifications et approbations
Zone dangereuse:Les États membres doivent fournir aux autorités compétentes les informations nécessaires pour que les autorités compétentes puissent prendre les mesures nécessaires.
Sécurité du produit:CE, marque C
Sécurité fonctionnelle:IEC 61508, applicable conformément à la CEI 61511
Pour la mesure:Étalonnage ISO/CEI 17025, technologie des battements de cœur conforme à la norme ISO 9001:2015
Précipitation:Nom de la banque
Matériau:3.1 certificat de matériau, NACE MR0175/MR0103
