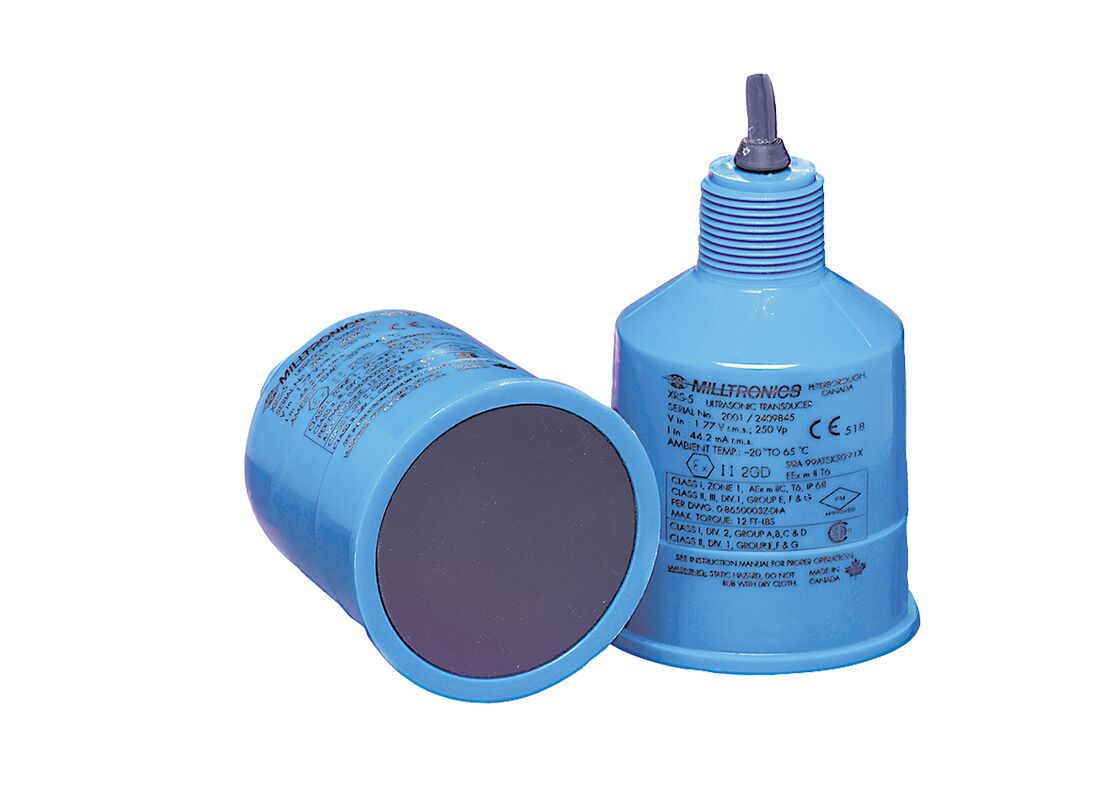

Transducteur à ultrasons EchoMax XRS-5
Le transducteur à ultrasons EchoMax XRS-5 assure une surveillance fiable et continue du niveau des liquides et des boues dans les stations de relevage/puits humides étroits, les déversoirs, les canaux et les lits filtrants, en utilisant un angle de faisceau de seulement 10° et une face en caoutchouc CSM.
Modèles de produits
| Numéro de pièce |
Description |
| 7ML1105-.....-.. |
TRANSDUCTEUR ECHOMAX XRS-5C |
| 7ML1106-.....-.. |
TRANSDUCTEUR ECHOMAX XRS-5 |
Accessoires et composants
| Numéro de pièce |
Description |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIUM, 3/4 POUCE NPT AVEC RACCORD PVC 3/4 - 1 POUCE |
| 7ML1830-1BL | SUPPORT DE CANAL, MONTAGE MURAL, FMS-210 |
| 7ML1830-1BM | SUPPORT DE CANAL ÉTENDU, MONTAGE MURAL FMS-220 |
| 7ML1830-1BN | SUPPORT DE CANAL, MONTAGE AU SOL FMS-310 |
| 7ML1830-1BP | SUPPORT DE CANAL ÉTENDU, MONTAGE AU SOL, FMS-320 |
| 7ML1830-1BQ | SUPPORT DE CANAL DE PONT, MONTAGE AU SOL, FMS-350 |
| 7ML1830-1AU | EASY AIMER II, 304, BRIDE AVEC FILETAGE NPT, AVEC RACCORD, 1 POUCE |
| 7ML1830-1AX | Bride Easy Aimer II, Aluminium avec adaptateur M20, raccord en aluminium 1" et 1-1/2" BSP |
| 7ML1830-1BH | PROTECTION, SUBMERSION, KIT, pour capteurs XPS10/XRS-5 |
| 7ML1830-1BK | SUPPORT DE BOÎTIER UNIVERSEL, FMS-200 |
| 7ML1830-1DN | ÉCROU DE BLOCAGE, 1"BSP, À BRIDE, PLASTIQUE |
| 7ML1830-1DR | Écrou de blocage, 1" BSP, uni |
| 7ML1830-1DS | ÉCROU DE BLOCAGE, 1"NPT, PLASTIQUE |
| 7ML1830-1EA | ADAPTATEUR 1" BSP - 20MM |
| 7ML1830-1EF | ADAPTATEUR 1"NPT/M20 |
| 7ML1830-1GN | Kit adaptateur Easy Aimer, 304, M20 vers 1"NPT, 1"NPT vers 1"BSP, 1"NPT vers 1.5"BSP |
| 7ML1930-1BJ | ÉTIQUETTE, acier inoxydable, fournie avec trou, 12 X 45MM, une ligne de texte |
| 7ML1930-1FX | KIT, ISOLATION, 1" NPT, XDUCTEURS |
Principaux avantages
- Angle de faisceau étroit de seulement 10°
- Boîtier en copolymère PVDF résistant aux produits chimiques et face en caoutchouc CSM
- Plage de mesure : 8 m (26 pi) pour la mesure des liquides et des boues
- Entièrement submersible : degré de protection IP68
- Installation facile avec raccord 1" NPT ou R 1" BSPT
Applications
Le XRS-5 est sans contact avec une plage de mesure de 0,3 à 8 m (1 à 26 pi). Le traitement avancé de l'écho garantit des données fiables, même dans des conditions avec des obstructions, des turbulences et de la mousse.
La face en caoutchouc CSM hermétiquement scellée et le boîtier en copolymère PVDF sont conçus pour une résistance maximale au méthane, à l'eau salée, aux produits caustiques et aux produits chimiques agressifs courants dans les installations de traitement des eaux usées. Avec un degré de protection IP68, ce capteur robuste est entièrement submersible en cas d'inondation. Utilisez un écran de submersion si une submersion complète est possible dans l'application. Un écran de submersion maintiendra une lecture de sortie de niveau élevé pendant les conditions de submersion.
Le transducteur XRS-5 à faible coût est compatible avec une gamme complète de contrôleurs Siemens, d'un système de base pour l'alarme haute/basse ou le contrôle simple de la pompe, jusqu'aux systèmes de contrôle avancés avec des capacités de communication, de télémétrie et d'intégration SCADA.
Applications clés :
Puits humides, canaux, déversoirs, lits filtrants
Spécifications techniques
Mode de fonctionnement
Transducteur à ultrasons
Principe de mesure
Transducteur à ultrasons
Plage de mesure
0,3 ... 8 m (1 ... 26 pi), selon l'application
Erreur de température
Compensée par un capteur de température intégré
Pression du récipient
Pression atmosphérique normale
Température ambiante
-20 ... +65 °C (-4 ... +149 °F)
Température de stockage
-20 ... +65 °C (-4 ... +149 °F)
Poids (poids d'expédition approximatif)
1,2 kg (2,6 lb)
Matériau (boîtier)
Boîtier en copolymère PVDF et face CSM
Matériau (bride)
CPVC (Option : face en PTFE avec bride en CPVC)
Raccordement process
1" NPT [(Conique), ANSI/ASME B1.20.1] ou R 1" [(BSPT), EN 10226]
Degré de protection
IP65/IP68
Raccordement du câble
2 conducteurs blindés/torsadés, 0,5 mm2 (20 AWG), gaine en PVC
Câble (longueur max.)
365 m (1 200 pi) avec câble coaxial RG 62 A/U ou paire torsadée à 2 conducteurs, blindage en feuille, 0,5 mm2 (20 AWG), gaine en PVC (uniquement pour MultiRanger 100/200)
Options et certifications
Version bride
Bride d'usine avec face en PTFE pour configuration ASME, EN ou JIS
Écran de submersion
Pour les applications avec possibilité d'inondation
Certifications et homologations
CE, UKCA, RCM, KC, EAC Ex CSA Classe I, Div. 2, Groupes A, B, C, D, Classe II, Div. 1 Groupes E, F, G FM Classe I, Zone 1, AEx m IIC, T6 Classe II, III, Div. 1, Groupes E, F, G T6 ATEX II 2GD / UKEX II 2GD / IECEx / INMETRO Ex mb IIC T6 Gb, Ex tb IIIC T85°C Db VLAREM II
RoHS, China RoHS, DEEE, REACH, NSF/ANSI/CAN 61- 20221) 1) Disponible uniquement sur les commandes fournies du Canada. Déclaration environnementale des produits (EPD) Métrologie du Kazakhstan
