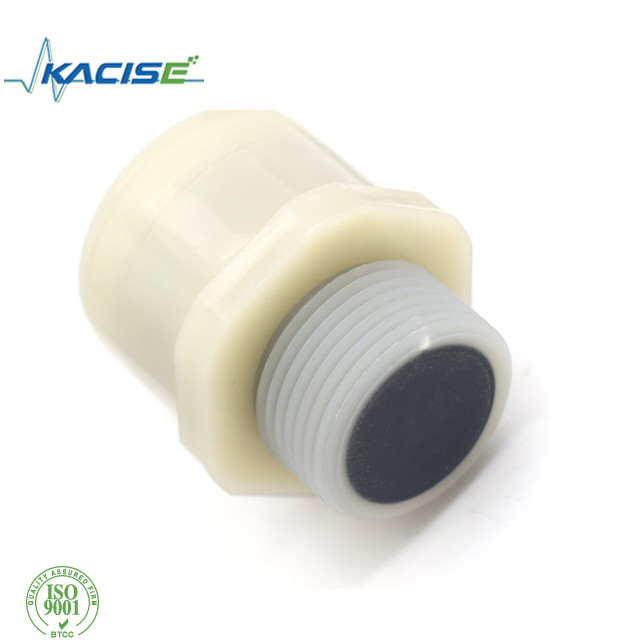

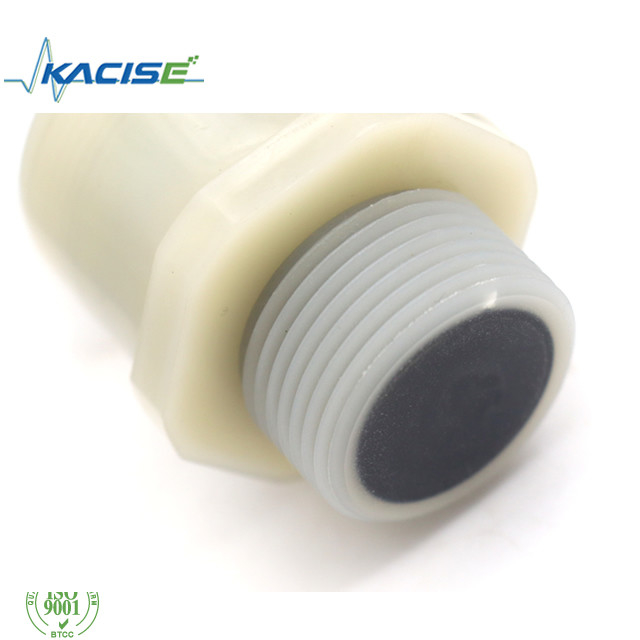

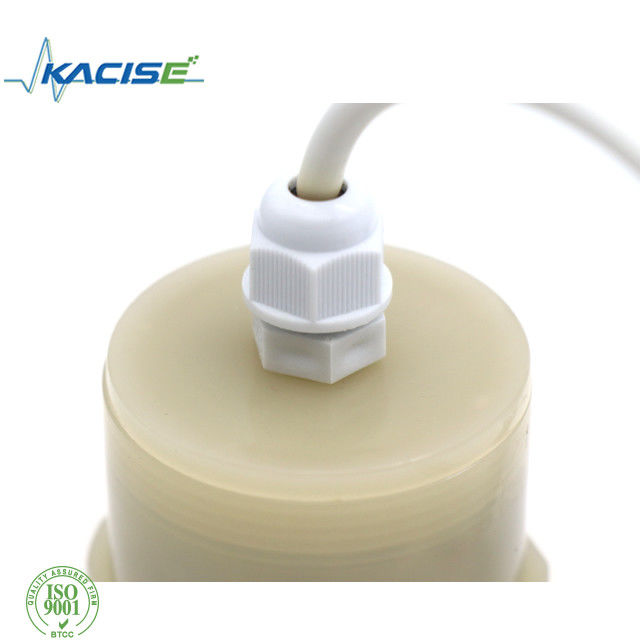

Transducteur de niveau à ultrasons résistant à la corrosion en PTFE avec une plage de détection de 200 mm à 3000 mm et une sortie RS485.

Ce capteur permet une détection et une portée très courte à longue portée, dans un boîtier en PVC compact et robuste, conçu pour répondre à la norme IP65.

• Haute sensibilité.
• Structure compacte et robuste.
• Indice de protection élevé IP65.
• Boîtier résistant à la corrosion, adapté aux milieux et applications corrosifs

• Mesure du niveau du réservoir
• Mesure du niveau des bacs
• Détection de zone de proximité
• Détection de personnes
• Capteur de télémétrie robot
• Navigation autonome
• Navigation multi-capteurs
• Mesure de distance
• Détection d'objets à longue portée
• Automatisation industrielle

Réglage de la sortie analogique.

La sortie analogique peut être programmée selon les souhaits de l'utilisateur. Comme travailler à la sortie du commutateur ou travailler à la sortie du revêtement, tous les paramètres peuvent être définis par l'interface RS485.

Il existe 8 types de fonctions de sortie pouvant être programmées.

Toute la routine de réglage comme suit,

étape 1, définissez une distance pointue par le RS485,

Étape 2 : définissez une autre distance pointue par le RS485.

Étape 3 : définissez le type de sortie ou le commutateur et définissez les options de sortie associées.

Étape 4, redémarrez le capteur.

1. Fonction de sortie de pente positive en mode fenêtre normalement ouverte et en mode doublure.
2. Mode fenêtre normalement fermée et fonction de sortie à pente négative en mode doublure.
3. Point de commutation unique, fonction normalement ouverte.
4. Point de commutation unique, fonction normalement fermée.
5. Point de commutation unique avec fonction normalement ouverte avec espace d'hystérésis.
6. Point de commutation unique avec fonction d'hystérésis normalement fermée.
7. Détection de présence d'objet-fonction ouverte normale.
8. Détection de présence d'objet-fonction ouverte fermée.

Point de commutation, réglage de la distance uniquement après la mise sous tension. L'horloge interne peut garantir qu'elle ne peut pas être modifiée après 5 minutes après la mise sous tension. Si vous souhaitez modifier le point de commutation, l'utilisateur ne peut définir la distance demandée qu'après le redémarrage de l'alimentation.

Pour le type de sortie RS485.

Il existe 2 types de styles de travail,

Un pour la mesure automatique, le capteur mesurera la distance ou le niveau à plusieurs reprises, et la période de mesure peut être définie par l'UART. Le résultat de la mesure peut être récupéré à chaque fois.

L'autre style est le mode d'économie d'énergie lorsque le capteur est en veille, jusqu'à ce que le capteur reçoive la commande d'enquête avec pré-code. Le protocole de communication est Modus-RTU.

Par exemple, le résultat de la mesure peut être lu en accédant au registre 0x101 par le protocole Modbus.

Pour plus d’informations, veuillez nous contacter pour obtenir le guide de génie logiciel.
