Lieu d'origine:
Chine
Nom de marque:
Kacise
Numéro de modèle:
Série de KUS

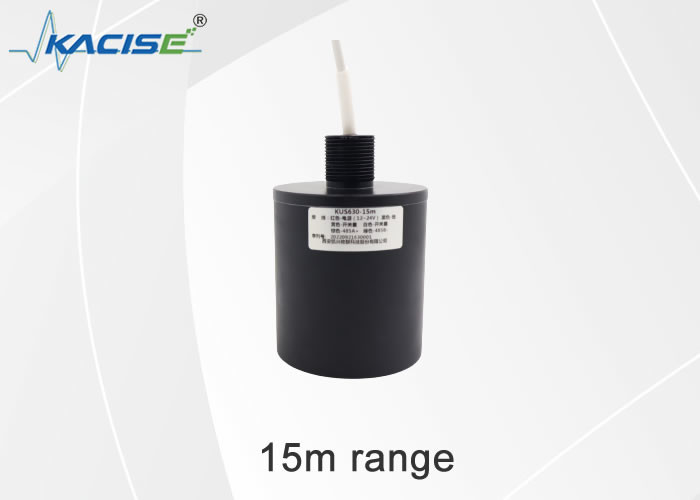

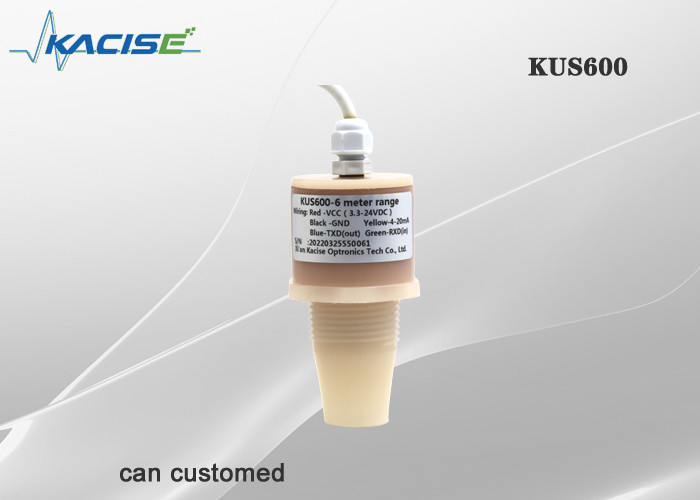

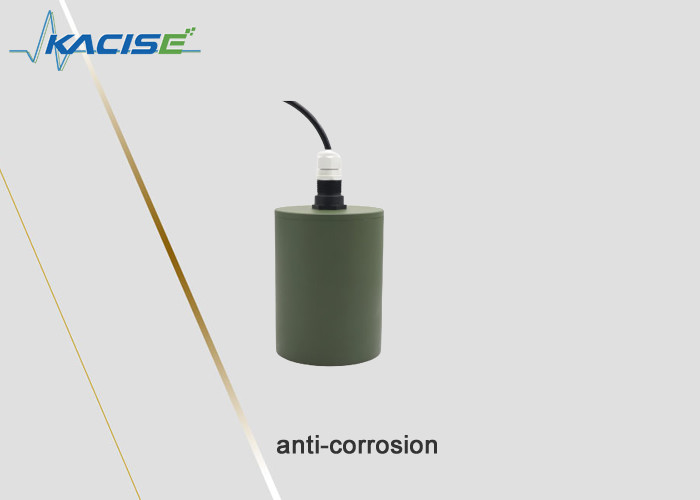

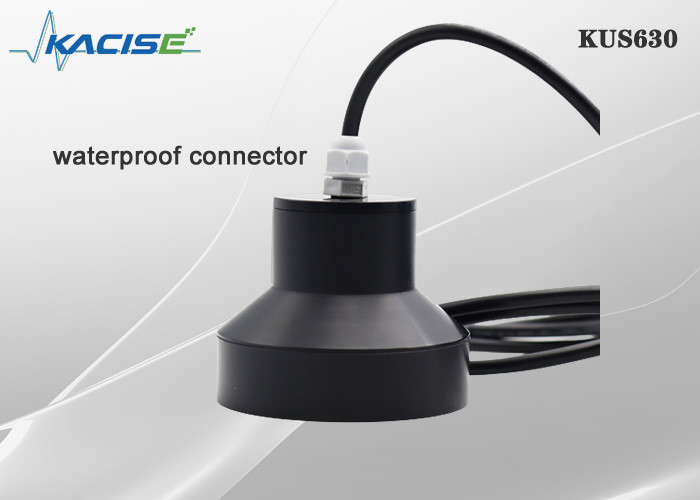

Transducteur ultrasonique le plus petit ou miniature de la série KUS, capteur de niveau de liquide ultrasonique, matériau PVDF
1. Caractéristiques
2. Description
Le capteur ultrasonique de niveau d'objet/liquide est installé sur la partie supérieure du récipient, et sous le contrôle fonctionnel de l'unité combinée et des composants électroniques, la sonde émet un faisceau d'impulsions ultrasoniques vers l'objet mesuré. L'onde sonore est réfléchie par la surface de l'objet, et une partie de l'écho réfléchi est reçue par la sonde et convertie en signal électrique. Le temps entre l'émission ultrasonique et la re-réception est proportionnel à la distance entre la sonde et l'objet mesuré. L'unité électronique détecte ce temps et calcule la distance mesurée à partir de la vitesse connue du son afin que la valeur du niveau puisse être calculée. Étant donné que la température a un effet sur la vitesse du son, l'appareil de mesure doit mesurer la température pour corriger la vitesse du son. Il existe de nombreuses options pour le système à quatre fils, qui peuvent prendre en charge simultanément la communication 4-20 mA et RS485.
Le PVDF (fluorure de polyvinylidène) possède la ténacité la plus élevée, un faible coefficient de frottement, une forte résistance à la corrosion, une résistance au vieillissement, une résistance aux intempéries et une bonne résistance aux radiations parmi les plastiques fluorés. Il convient à une utilisation dans divers endroits extérieurs, à la détection à distance, à l'affichage du niveau/niveau de liquide sur site.
3. Mode faible consommation d'énergie
Le mode de travail réglé sur 2 est un mode de travail à faible consommation d'énergie.
Comment réaliser le capteur de niveau et de distance ultrasonique à faible consommation d'énergie
a) Utilisez des circuits intégrés à faible consommation
Nous utilisons des circuits intégrés presque neufs dont la consommation électrique est normalement faible.
b) Contrôler la puissance de chaque circuit du capteur.
Il y a trois parties du circuit dans le capteur, le circuit de transmission, le circuit de réception et le circuit de base du MCU. Le MCU réalise la gestion de la consommation d'énergie en permettant le contrôle du travail de chaque partie du circuit, puis contrôle la consommation d'énergie.
c) Lorsque le microcontrôleur lui-même ne fonctionne pas, il passe en mode veille pour réduire davantage la consommation d'énergie.
4.Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0 ℃, il devrait bien respecter les mesures de protection. En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.
5.Informations de commande
| KNOUS | Modèle | Ôsortie | Portée maximale | Description |
| 550/600/630 | ||||
| Personnalisé | ||||
| SW-1 | Sortie de commutation, SW-1 pour une sortie de commutation, SW-2 pour 2 sorties de commutation | |||
| mA | Sortie 3 fils 4-20 mA | |||
| 5V | La sortie est Vout 0-5V | |||
| 3V | La sortie est Vout 0-3V | |||
| RS485 | La sortie est RS485 | |||
| Durée de vie | Sortie UART TTL | |||
| XX mois |
XX m est la portée maximale pouvant être détectée, la portée maximale est de 5 mètres La valeur par défaut est 2,5 m |
|||
| KUS | 550 | RS485 | 2m | |
![]()
