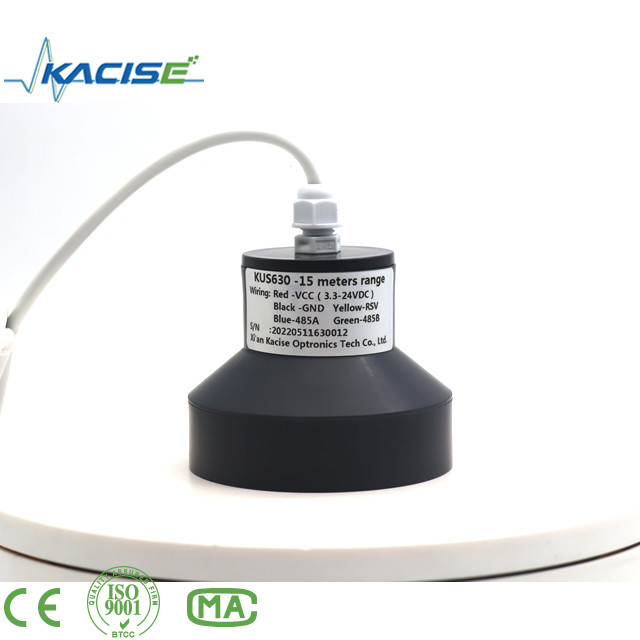

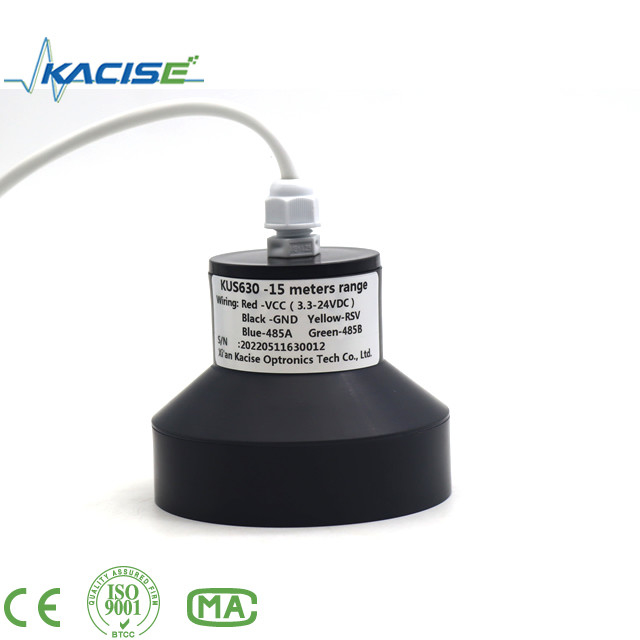

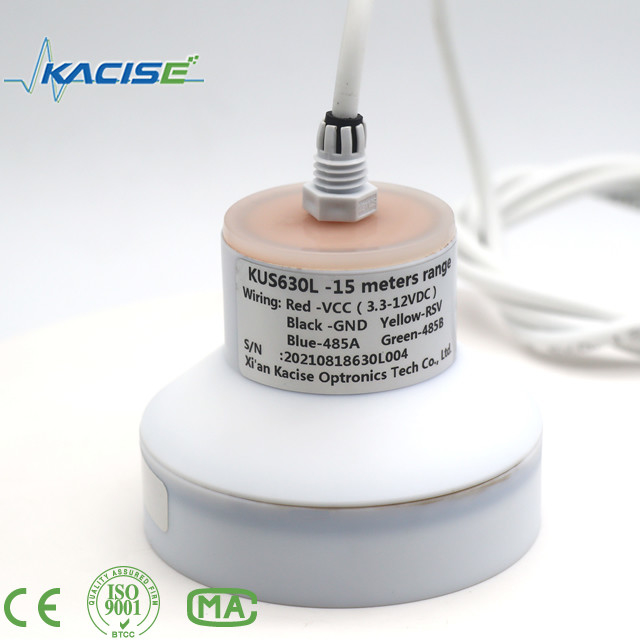

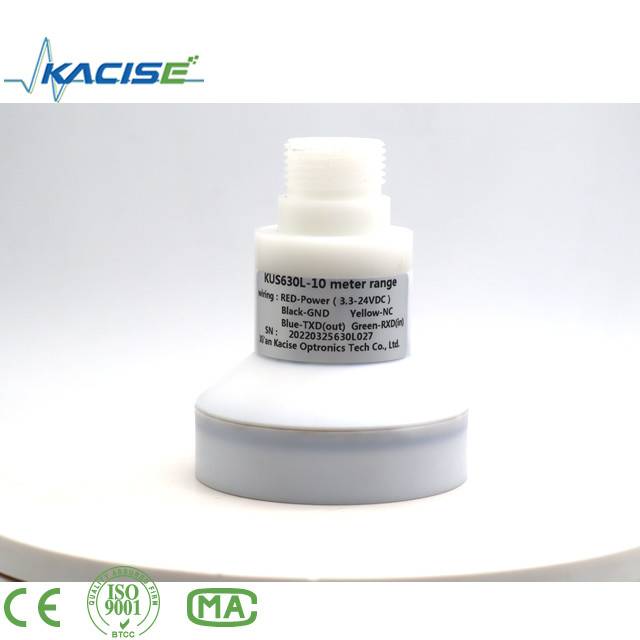

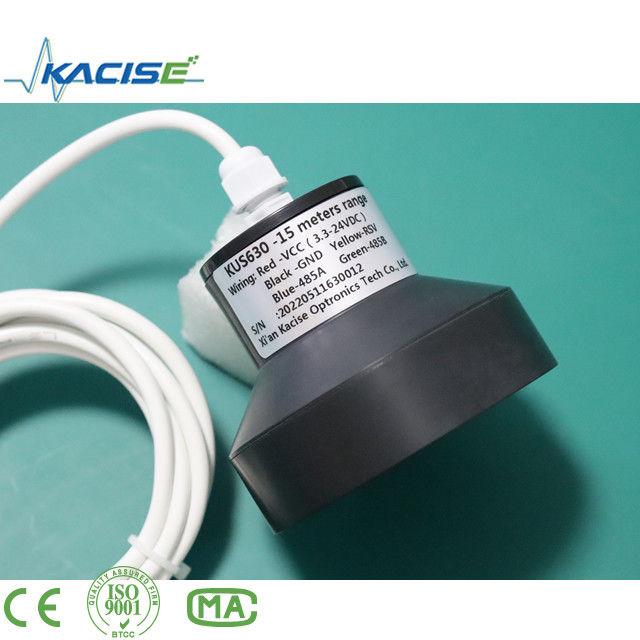

Capteur ultrasonique pour la distance et la mesure de niveau de KUS630

Lieu d'origine:

porcelaine

Nom de marque:

kacise

Certification:

Numéro de modèle:

KUS630

Nous contacter

Demandez un devis

Capteur ultrasonique pour la distance et la mesure de niveau de KUS630

Détails du produit

Chaîne de mesure:

0.6m-15m

Tache aveugle:

0… 600 millimètres

Tension d'alimentation:

3,3… 24 VOLTS CONTINU

Courant fonctionnant:

la version de consommation de puissance faible du ≤ 45 mA, puissance de sommeil est moins que 0.3mA,

Le signal de sortie:

0-10V. 0-3V 0-5V /4-20mA/NPN/PNP

Exactitude de mesure:

≤ 1 %

La température fonctionnante:

-25… 70℃ (248… 343K)

Niveau de protection:

IP68

Shell Material:

PVC /PVDF/PTFE

Conditions de paiement et d'expédition

Quantité de commande min

Prix

850 RMB

Détails d'emballage

chaque unité a la boîte individuelle et toutes les boîtes sont emballées dans des demandes de forfai

Conditions de paiement

D/A, D/P, T/T, Western Union, MoneyGram, L/C

Capacité d'approvisionnement

100+

Produits connexes

Sensor de distance sous-marine KUS-W80 200 kHz Transducteur de fréquence et de faible courant sans charge pour la mesure de la distance sous-marine

Obtenez le meilleur prix

Sensor de distance sous-marine KUS-W50 Protection contre la polarité inverse et zone aveugle de 0,6 m pour une surveillance sous-marine transparente

Obtenez le meilleur prix

Sensor de communication sous-marine par ultrasons KWD200

Obtenez le meilleur prix

Sonar de balayage à 360° KWD400 à haute précision Consommation d'énergie ≤ 12 W

Obtenez le meilleur prix

Nous contacter

86--17719566736

Contactez-nous maintenant

Description du produit

Mètre de niveau ultrasonique de la série KUS630

1.Features

Sensibilité élevée.
Entièrement scellé
Classe de la protection IP68
Logement, appropriés anticorrosion aux médias et aux applications corrosifs

2. Dimensions

L'unité dans le diagramme est millimètre.
Capteur ultrasonique pour la distance et la mesure de niveau de KUS630 0

3. Connexions et définitions électriques de signal

Ligne ordre	Couleur	Définition
1	Rouge	La puissance est positive
2	Noir	au sol de retour de puissance
3	Jaune	Sortie analogique, sortie de tension, sortie de commutateur de sortie actuelle
4	Bleu	RS485 A+ ou uart TXD
5	Vert	RS485 b ou uart RXD

Couleur de câble	Ligne ordre	Décrivez	Remarque
rouge	1	actionné par	Entrée large de la tension 3.3V-30V
noir	2	LA terre
jaune	3	Sortie de commutateur	Le terminal de commutateur, la capacité de charge 1A 60V, soutient jusqu'à deux sorties de commutateur avec la logique indépendante, les deux terminaux sont les deux contacts du commutateur, ne distinguent pas les poteaux positifs et négatifs, et peuvent être reliés à volonté.
Blanc	4	Sortie de commutateur
brun	4	RS485A+
vert	5	RS485B-

description 4.Parameter

Travail actuel	≤ 45 mA (la vitesse de mesure la plus rapide) La version de basse puissance, puissance de sommeil est moins que 0.3mA, l'envoi de la puissance est 20mA (moins que 2ms), et la réception de la puissance n'est pas plus que 8mA (moins que 150ms)
Le signal de sortie	1 : Sortie analogique programmable 0-10V. 2 : Sortie RS485. 3 : Sortie périodique d'Uart sortie 4:4-20mA 5 : Sortie de commutateur
Exactitude de mesure	≤ 1 %
Compensation de température	oui

conditions de travail

La température fonctionnante	-25… 70℃ (248… 343K)
Température de stockage	-40… 85℃ (233… 358K)

d'autres instructions

Connexion électrique	câble 5-core (sortie analogique), câble de 6 noyaux (sortie de commutateur) ;
Classe de protection	IP68
Matériel de Shell	PVC /PVDF/PTFE/ABS

5. Fonction de capteur

analogue

La sortie analogique peut être placée par RS485, et le capteur peut fonctionner en 8 modes. La référence spécifique est comme suit :

Étape 1 : Reliez à l'ordinateur serveur par l'assistant de correction de porte série ou l'assistant d'élimination des imperfections de modus.

Étape 2, a placé un point de distance de référence de point proche.

Étape 3, a placé un point de référence de point lointain

Étape 4, a placé la tension de sortie ou le courant du point de référence proche point.

Étape 5, a placé la tension de sortie ou le courant du point de référence de point lointain.

Étape 6, a placé la sortie analogique pour commuter la sélection caractéristique.

Étape 7, a placé la sortie analogique en tant que sortie linéaire ou commute l'option de sortie.

Étape 8, a remis à zéro le capteur pour faire les nouveaux paramètres entrer en vigueur.

8 modes fonctionnants du capteur.

1 : Mode de fenêtre ouverte par défaut

2 : Le mode de Windowed est arrêté par défaut

3 : Le mode unique est allumé par défaut

4 : Le mode unique est arrêté par défaut

5 : Le mode unique d'hystérésis est allumé par défaut

6 : Le mode unique d'hystérésis est arrêté par défaut

7 : La présence ou l'absence du mode de détection est allumée par défaut

8 : La présence ou l'absence du mode de détection est arrêtée par défaut

485 données de production

485 données de production sont dans le format de MODBUS-RTU. Référez-vous au manuel d'instruction de logiciel pour des détails.

port 6.Serial plaçant l'exemple de forme de sortie

7. L'information de commande

KUS	Modèle	Sortie	Gamme	Décrivez
	630A	Le modèle et la forme de série de produit, la livraison de défaut est TypeA, personnalisation de soutien
	630B
	630C
	Fait sur commande
		0-10V	Sortie 0-10V analogue
		0-5V	Sortie 0-5V analogue
		0-3V	Sortie 0-3V analogue
		4-20mA	Sortie 4-20mA analogue
		Commutateur	Sortie de commutateur
		Uart	Protocole périodique de la sortie MODBUS RTU d'Uart
		RS485	RS485 protocole de la sortie MODBUS RTU
			XXX millimètre	Mmmeans XXX la distance maximum de mesure (default1000mm)
KUS	550	RS485	10000mm
