Name: Capteur de distance par ultrasons de type M30 avec protection IP65 et haute précision ≤ 1% pour la mesure précise du niveau
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M30-Type1
Price: 1,000.10 USD
Availability: InStock

À la maison > produits > capteur ultrasonique de transducteur >

Capteur de distance par ultrasons de type M30 avec protection IP65 et haute précision ≤ 1% pour la mesure précise du niveau

Capteur ultrasonique du transducteur KUS3000

Capteur ultrasonique de transducteur pour la distance

Capteur de proximité du niveau KUS3000

Lieu d'origine:

La Chine

Nom de marque:

Kacise

Certification:

Numéro de modèle:

KUS3000 M30-Type1

Document:

KUS3000 Ultrasonic Level Me....1.pdf

Nous contacter

Demandez un devis

Détails du produit

Gamme:

200...2000 mm

Tache aveugle:

200 millimètres

Temps de réponse:

10 ms

Tension d'alimentation:

13...30 V CC

Courant à vide:

≤ 45 mA

Répétabilité:

≤ 1 %

Mettre en évidence:

Capteur ultrasonique du transducteur KUS3000

Capteur ultrasonique de transducteur pour la distance

Capteur de proximité du niveau KUS3000

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

15*20*15cm, 0.3kg

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

100+

Produits connexes

Vidéo

Capteur de niveau sans fil de réservoir à ultrasons KUS650 avec protection IP65 et plage de détection de 200 mm ~ 3000 mm pour le traitement des eaux usées

Obtenez le meilleur prix

Vidéo

Sensor de niveau du réservoir de carburant à ultrasons KUM2500C avec résolution de mesure de 0,1 mm, protection IP67 et interface RS232/RS485/TTL/4-20mA

Obtenez le meilleur prix

Vidéo

Capteur de niveau d'eau à ultrasons sans contact de 15 m avec sortie RS485 protection IP68 résistant à la corrosion haute sensibilité

Obtenez le meilleur prix

Vidéo

Matériel ultrasonique du capteur PVDF de transducteur de niveau liquide le plus petit ou miniature

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

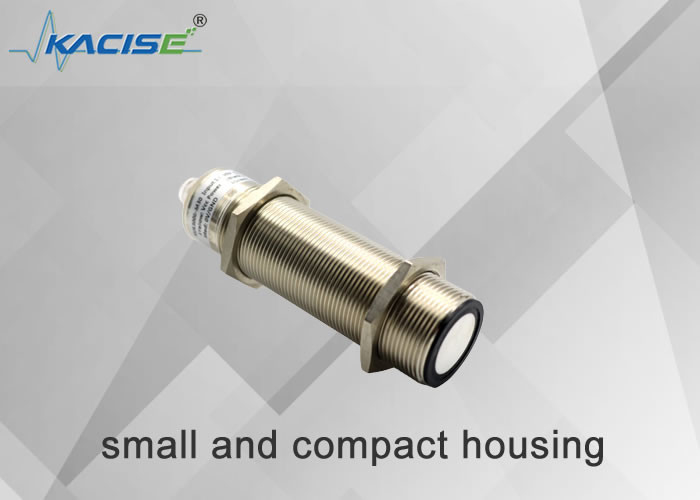

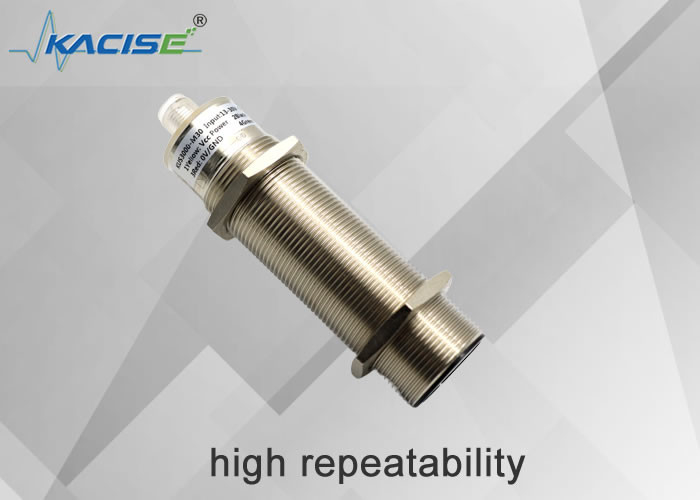

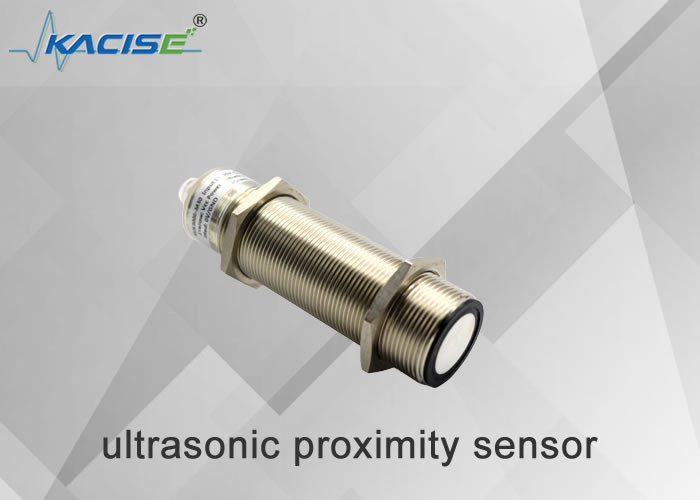

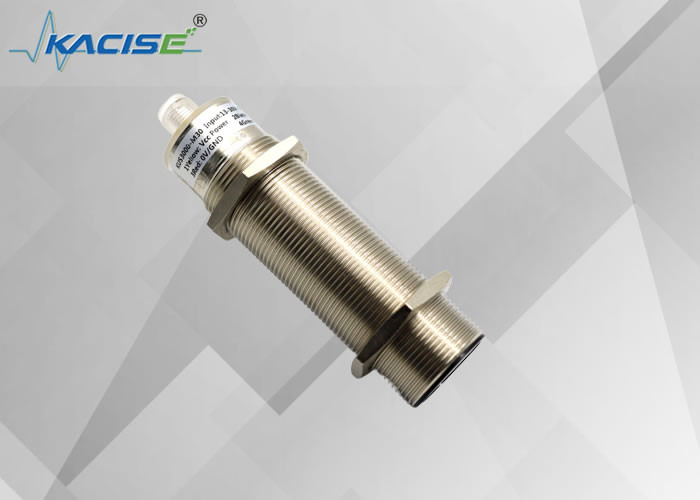

Capteur de distance ultrasonique KUS3000 M30 petit et très précis

Le capteur de distance ultrasonique KUS3000 M30 offre des dimensions compactes avec des performances de haute précision, ce qui le rend idéal pour diverses applications industrielles nécessitant une mesure précise de la distance.

Structure dimensionnelle

Les dimensions sont en millimètres.

Interface électrique

Le mélange de câbles par défaut est basé sur les spécifications reçues par le client.

Cable de type A	Cable de type B
Pin1: brun	Pin1: Jaune
Pin2: Blanc	Pin2: Noir
Pin3: bleu	Pin3: rouge
Pin4: Noir	Pin4: Vert

Paramètres techniques

Portée	200... 2000 mm
Plage d'intervalle réglable	200... 2000 mm
Point mort	0... 200 mm
Temps de réponse	Environ 10 ms.

Feux d'indicateur

Lumière LED bleue	La lumière bleue clignote pour indiquer que l'étalonnage peut être effectué. La lumière bleue constante indique l'alimentation normale. La lumière bleue clignote dans les 5 minutes suivant l'allumage.indiquant la capacité de réglage et d'étalonnage de la sortieAprès 5 minutes, une lumière bleue constante indique que les commandes d'étalonnage ne peuvent pas être reçues.
Lumière LED jaune	Indique si l'objet mesuré a été détecté. Pendant l'étalonnage, une lumière jaune clignotante indique que l'état d'étalonnage actuel est verrouillé et peut être basculé vers l'état suivant.
Lumière LED rouge	La lumière rouge indique un défaut, la lumière rouge clignote pendant l'étalonnage, le capteur a bloqué la perte d'écho ou l'état d'infini.permettant à l'utilisateur de passer à l'état d'étalonnage suivant.

Paramètres électriques

Voltage d'alimentation	13...30 V de courant continu (des exigences spéciales de grande tension peuvent être personnalisées)
courant sans charge I0	≤ 45 mA

Modèles spécifiques à l'IOT

Voltage d'alimentation	3.3-12 V de courant continu, ondulation 10% SS
Consommation d'énergie I0	≤ 15 mA, mode veille ≤ 1 mA, réveil en série

Produits

Type de sortie	PNP de sortie du commutateur (normalement ouvert/long fermé, calibrable) NPN de sortie du commutateur (normalement ouvert/long fermé, programmable) Voltage de sortie analogique de 0 à 10 V (programable) Sortie analogique de 4 à 20 mA (programable) Sortie RS485 E4 (programable)
Surtension de courant	200 mA (protection contre la polarité inverse, protection contre le court-circuit)
Par défaut	M18: point de changement A1: 150 mm, point de changement A2: 1000 mm M30 Type 1: point de changement A1: 200 mm, point de changement A2: 2000 mm M30 Type 2: point de changement A1: 300 mm, point de changement A2: 4000 mm M30 Type 3: point de commutation A1: 500 mm, point de commutation A2: 6000 mm
Réduction de la tension de sortie	≤ 2,5 V
Répétabilité	≤ 1%
Fréquence de niveau allumée/éteinte	≤ 13 Hz (haute fréquence peut être personnalisée)
Amplitude caractéristique d'hystérésis par défaut	5% de la valeur définie (des exigences particulières peuvent être personnalisées)
Plage de compensation de la température	-40°C à 85°C

Exigences en matière de température

Température de fonctionnement	-25°C à 70°C (248K à 343K)
Température de stockage	-40°C à 85°C (233K à 358K)

Spécifications mécaniques

Même machine	connecteur V1 (M12×1), à 4 broches
Classe de protection	IP65 (d'autres peuvent être personnalisés)
Matériau de la coquille	D'une épaisseur n'excédant pas 1 mm

Note de connexion importante

Lorsque les produits M18 et M30 ont une sortie analogique de 4 à 20 mA, la méthode de connexion du compteur diffère de celle des produits 550/600.Étant donné que le terminal de sortie des produits M18 et M30 est alimenté par VDD (comme indiqué à la figure 1), le compteur doit être connecté entre le port d'alimentation et le terminal de sortie.

Figure 1: Diagramme du circuit d'alimentation de sortie

Figure 2: Schéma schématique de la méthode de raccordement
