Résolution ultrasonique de mesure du capteur de niveau 0.1mm de réservoir de carburant de KUM2500C

Capteur de niveau d'huile d'onde ultrasonique de KUM2500C

1. Aperçu de production
Le capteur de niveau ultrasonique d'huile est l'équipement de surveillance de quantité d'huile conçu pour le personnel de gestion du cortège de voitures d'entreprise. Il peut empêcher le vol d'essence par des conducteurs, optimiser le coût de transport, l'action motrice du conducteur et aider la décision statistique, etc. Le capteur emploie la sonde ultrasonique pour détecter la taille de niveau d'huile et suit le traitement futé pour le signal de taille de la quantité d'huile par le programme intégré du principal organisme. Alors il envoie l'information de quantité d'huile à la plate-forme de système par GPS pour produire du rapport de quantité d'huile après analyse. Le capteur soutient la porte série et la sortie analogique et peut se relier à GPS de la plupart de marques/de machine tout-en-un de Beidou. Par conséquent, le capteur peut être relié au système de contrôle des coulisses facilement.
Les produits adoptent la mesure de non contact la technologie des sondes d'onde qu'ultrasonique a développée indépendamment par notre société et d'abord créé domestiquement et est très utilisée dans la consommation de carburant surveillant des projets pour des véhicules et vendus à l'étranger.

2.Features

• Essai ultrasonique à haute fréquence

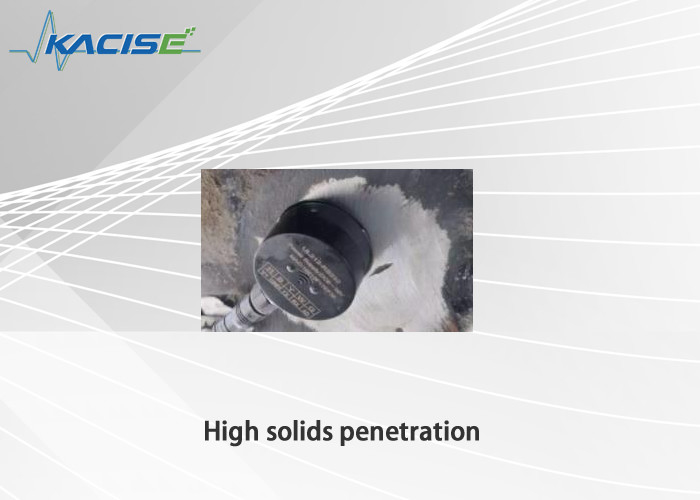

• Pénétration élevée de solides
• Approprié aux conteneurs de divers matériaux tels que le métal et le plastique
• Sortie de forte stabilité de mesure
• Modèle informatique anti-brouillage intégré
• Résolution de mesure de millimètre

3. Introduction au produit

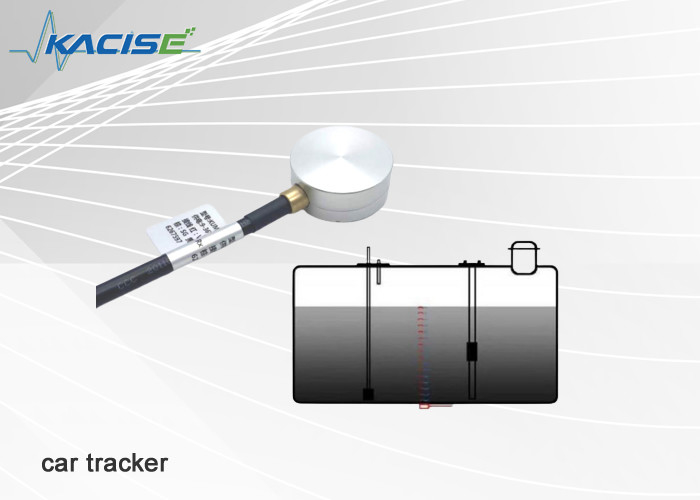

3.1. L'image du produit réel est montrée dans la figure suivante.

3.2. Liste de configuration de produit

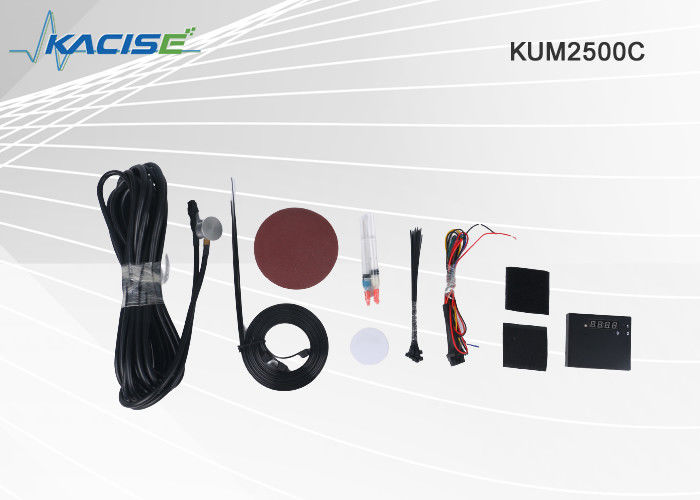

Liste standard de configuration :

Liste facultative de configuration :

3.3. Paramètres techniques

3,4 caractéristiques de produit
1. Haute précision : Le rapport de résolution de la mesure de taille de niveau d'huile du capteur de niveau d'huile est 0.1mm et l'exactitude de mesure est ±0.5%. L'exactitude élevée de mesure peut être garantie à l'environnement externe froid à hautes températures et élevé.
2. bonne stabilité à long terme : Le capteur de niveau d'huile adopte la méthode de mesure d'onde ultrasonique et effectue non la mesure de contact. Il est différent du de type flotteur, type de pression, les méthodes coulissantes magnétiques de mesure de système qui adoptent des méthodes de mesure de contact direct actuellement généralement afin d'éviter la corrosion et la pollution du capteur de niveau d'huile par le fioul et maintenir la stabilité à long terme.
3. installation et entretien faciles : Il doit seulement installer la sonde de capteur à la partie plus inférieure du réservoir de carburant extérieur. Il n'y a aucun besoin de changer le système de mesure existant du réservoir de carburant, aucun besoin au forage et d'apporter la modification sur le réservoir de carburant. En même temps, il peut garantir le fonctionnement normal de l'ancien mètre d'huile de véhicules.
4. bruit environnemental, petite consommation d'énergie. Non la mesure de contact le rend inutile pour ennuyer le trou dessus ou pour modifier le réservoir de carburant. Aucune saleté et pollution ne seront apportées au fioul.
5. fiabilité forte : Travaillez toujours normalement à l'environnement hostile ; retard anti-humide, antiacide, s'enflammant, anti-parasitage et intelligent.
Le produit peut être employé indépendamment à l'aide de l'écran de visualisation auxiliaire. Il peut également être employé avec l'équipement de GPS en transférant les données à l'équipement traversant des coulisses de GPS pour des statistiques de données, l'analyse de déclaration et la question.
2,5. Portée applicable
Le capteur de niveau ultrasonique d'huile est adapté à tous les types de véhicules (tels que les véhicules de logistique, le taxi, les autobus et les voitures de tourisme, etc.) pour enregistrer le ravitaillement, consommation pétrolière des véhicules avec la numérisation pour empêcher l'occurrence du vol de carburant, pour éviter des ressources pour gaspiller, pour améliorer l'efficacité de gestion et la sécurité routière et pour accroître le niveau de gestion d'opération.

4.Wiring
1. arrangez la ligne d'extension dans la cabine. Le câblage devrait suivre la traverse du véhicule à l'heure du câblage. Il ne devrait pas affecter l'individu original déchargeant la trémie, la réparation principale, etc. et d'autres fonctions originales.
2. La ligne d'extension devrait être à partir du moteur du véhicule pour éviter de produire la perturbation électromagnétique produite par le moteur.
3. Le terminal de la ligne de sonde et de la ligne d'extension devrait convolved correctement pour empêcher tomber.
4. La ligne d'extension devrait être au moins distance de 20cm aux pièces de chauffage du véhicule. Le ruban de réparation est employé pour fixer la ligne d'extension chaque 50cm. Arrangez le fil à la position d'installation du véhicule raisonnablement.


5. Reliez les véhicules et confirmez les données de plate-forme
1. débranchement avec l'alimentation d'énergie et fixer le principal organisme à la position près de GPS (où la fuite de l'eau ne se produira pas) et le fixer correctement ;
2. Le fil rouge et noir de la ligne d'interface utilisateurs est relié à l'alimentation d'énergie publique en véhicule au fil rouge reliant le rôle positif et au fil noir reliant le poteau négatif.
Choisissez le mode d'interface selon l'interface de consommation pétrolière de collection de GPS.
Quantité analogue d'A. : La Ligne Verte est reliée au port analogue de collection de GPS. Le fil noir est relié à la terre analogue de collection de GPS ;
B. RS232 Communication : Le fil jaune (TX) est relié à GPS RX et le fil bleu (RX) est relié à GPS TX. Le fil noir (la terre) est relié à l'au sol de GPS.
C. RS485 Communication : Le fil brun (b) est relié à B de GPS ; le fil pourpre (a) est relié à A de GPS et le fil blanc est relié à l'au sol de GPS.

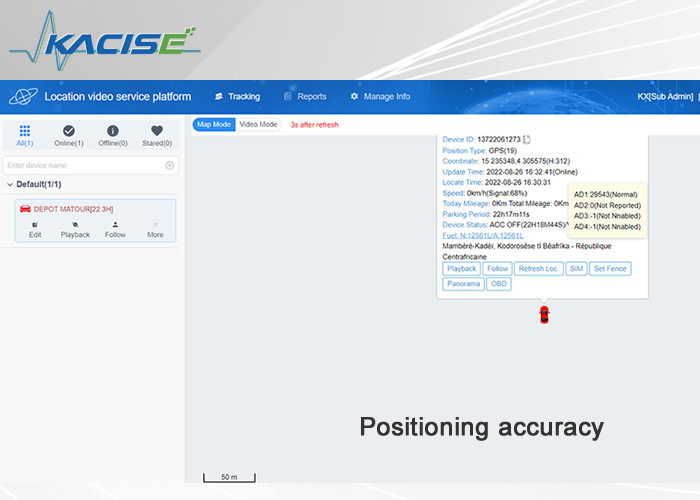

3. mettez sous tension et vérifiez si la plate-forme fournit des données de consommation pétrolière.
