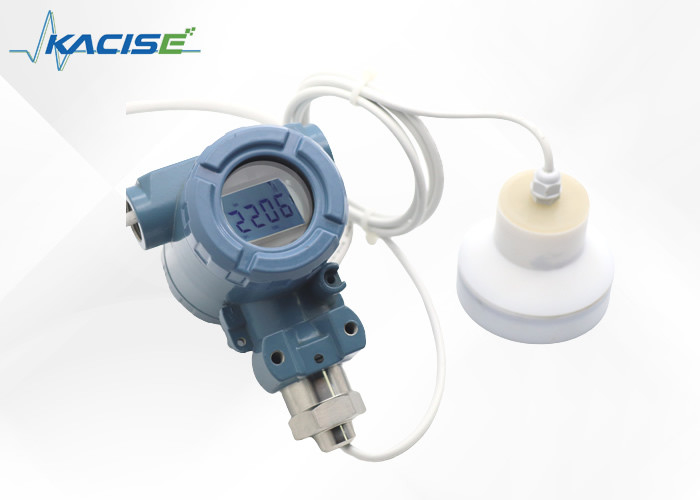

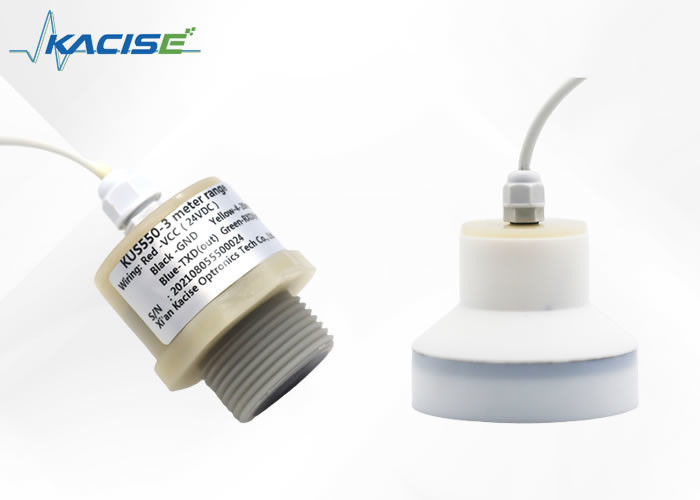

Capteur de niveau de liquide à ultrasons de 12 mètres Matériau PVDF

Capteur à ultrasons série KUS

1. Caractéristiques

• Divers paramètres de laboratoire tels que la précision et la résolution sont qualifiés
• Capteur multicouche étanche à l'eau et à la poussière avec élément piézoélectrique
• Bague d'étanchéité et sonde entièrement fermée
• Niveau de protection IP68
• Imperméable et anticorrosion

2. Descriptif

Le capteur de niveau objet/liquide à ultrasons est installé sur la partie supérieure du conteneur, et sous le contrôle fonctionnel de l'unité combinée et des composants électroniques, la sonde émet un faisceau d'impulsions ultrasonores vers l'objet mesuré.L'onde sonore est réfléchie par la surface de l'objet et une partie de l'écho réfléchi est reçue par la sonde et convertie en un signal électrique.Le temps entre l'émission ultrasonore et la re-réception est proportionnel à la distance entre la sonde et l'objet mesuré.L'unité électronique détecte ce temps et calcule la distance mesurée à partir de la vitesse connue du son afin que la valeur du niveau puisse être calculée.Étant donné que la température a un effet sur la vitesse du son, le compteur doit mesurer la température pour corriger la vitesse du son.Il existe de nombreuses options pour le système à quatre fils, qui peut prendre en charge la communication 4-20mA et RS485 en même temps.

Le PVDF (fluorure de polyvinylidène) a la ténacité la plus élevée, un faible coefficient de frottement, une forte résistance à la corrosion, une résistance au vieillissement, une résistance aux intempéries et une bonne résistance aux radiations parmi les fluoroplastiques.Il convient à une utilisation dans divers endroits extérieurs, à la détection à distance, à l'affichage du niveau/niveau de liquide sur site.

3.Mode de faible consommation d'énergie

Le mode de travail réglé sur 2 est un mode de travail à faible consommation d'énergie.

Comment réaliser le capteur de niveau et de distance à ultrasons à faible consommation d'énergie

a) Utiliser des circuits intégrés basse consommation

Nous utilisons des circuits intégrés presque neufs grâce auxquels la consommation d'énergie est normalement faible.

b) Contrôler la puissance de chaque circuit dans le capteur.

Il y a trois parties du circuit dans le capteur, le circuit de transmission, le circuit de réception et le circuit de base du mcu.Le mcu réalise la gestion de la consommation d'énergie en permettant le contrôle du travail de chaque partie du circuit, puis contrôle la consommation d'énergie.

c) Lorsque le mcu lui-même ne fonctionne pas, il passe en mode veille pour réduire davantage la consommation d'énergie.

4.Conditions d'installation
Si le capteur est installé à une température ambiante inférieure à 0 ℃, il devrait bien fonctionner sur les mesures de protection.En cas de montage direct du capteur dans un trou traversant à l'aide des écrous en acier, il doit être fixé au milieu du filetage du boîtier.

5. Informations de commande
